Opis produktu: Portability Shield - nakładka z wyświetlaczem OLED 1,3'' i joystickiem - SparkFun DEV-27510

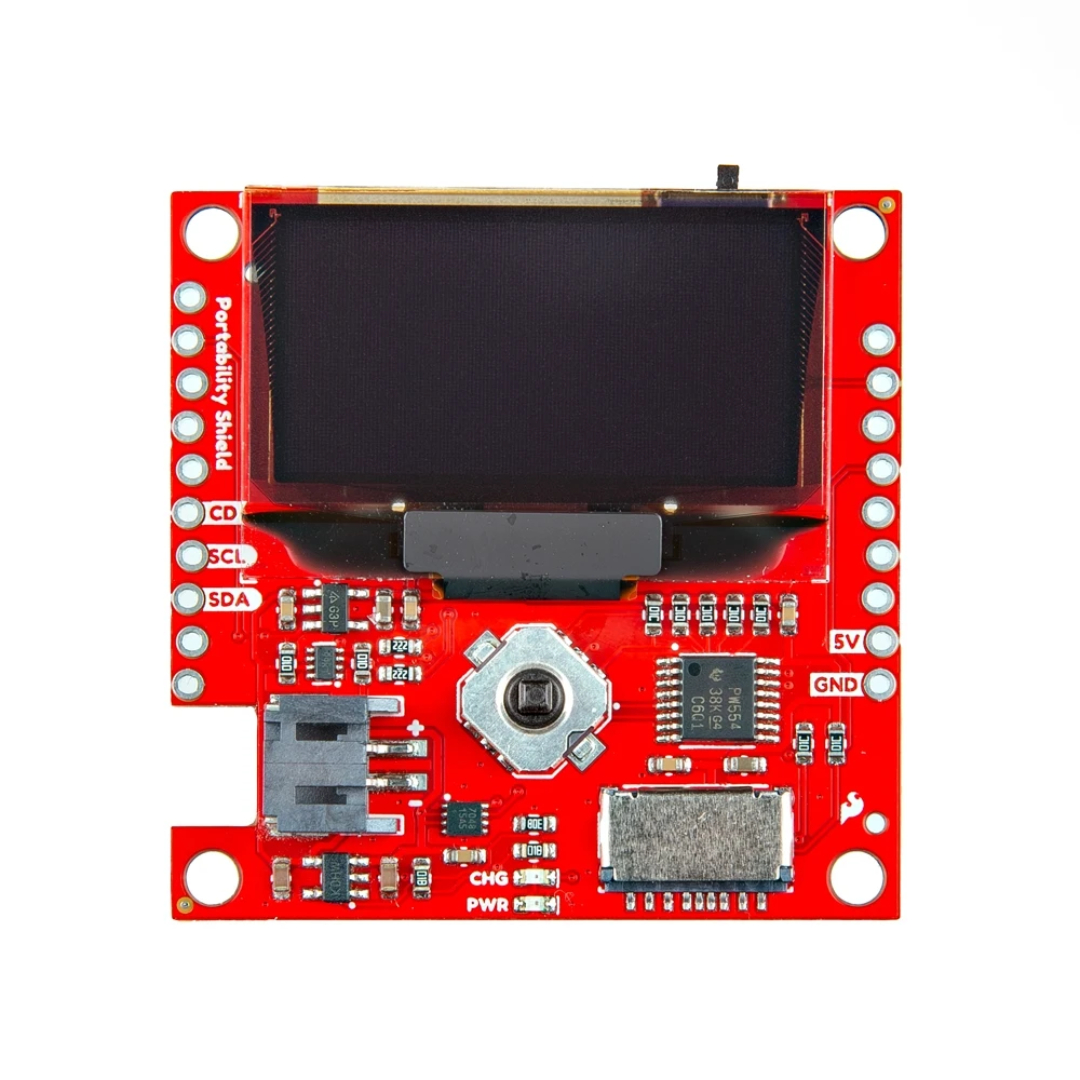

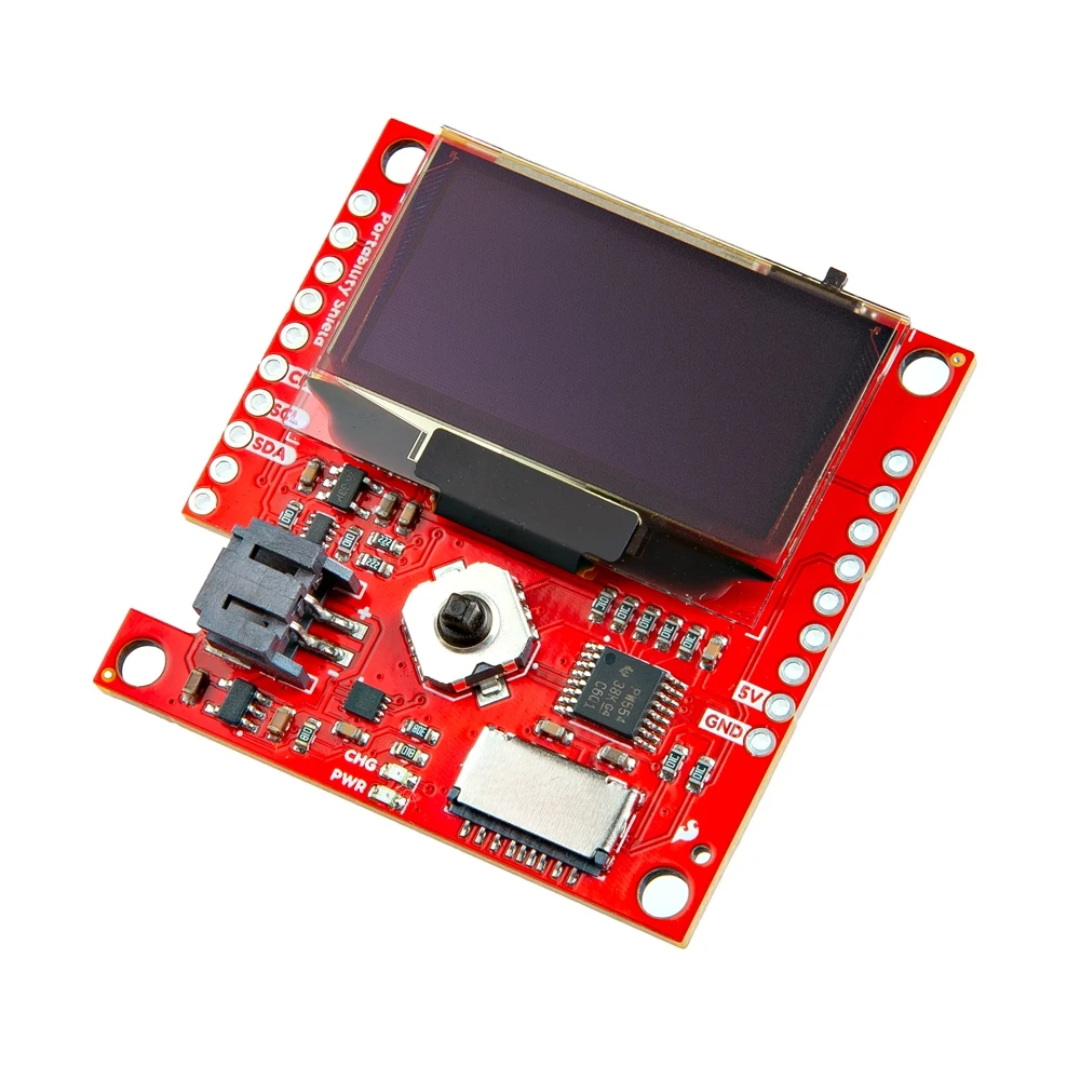

Portability Shield firmy SparkFun to kompletna nakładka interfejsowa, która dodaje do kompatybilnych płytek rozwojowych zestaw funkcji przydatnych w aplikacjach terenowych. Na pokładzie znajdziemy gniazdo akumulatora Li-Pol, ładowarkę MCP73831T z prądem ładowania ok. 500 mA, wskaźnik poziomu baterii MAX17048 oraz przełącznik zasilania z diodą LM66200 zapewniającą niski pobór prądu w trybie uśpienia (~4 μA). Dzięki wyświetlaczowi OLED 1,3", pięciokierunkowemu joystickowi oraz gnieździe microSD możliwe jest tworzenie pełnych interfejsów użytkownika, rejestracja danych i obsługa menu. Komunikacja z komponentami odbywa się przez I2C (dla OLED, joysticka i wskaźnika akumulatora) oraz SPI (dla karty microSD). Moduł został zaprojektowany z myślą o kompatybilności z wieloma płytkami - w tym RTK Postcard, z którą tworzy kompletny zestaw mobilny.
Portability Shield - nakładka z wyświetlaczem OLED 1,3'' i joystickiem - SparkFun DEV-27510.
Portability Shield firmy SparkFun to kompletna nakładka interfejsowa, która dodaje do kompatybilnych płytek rozwojowych zestaw funkcji przydatnych w aplikacjach terenowych.Cechy szczególne
- 1,3-calowy wyświetlacz OLED - działa na magistrali I2C, domyślnie pod adresem 0x3D (możliwa zmiana na 0x3C)
- Joystick 5-kierunkowy - obsługiwany przez ekspander portów GPIO PCA9554, zapewnia intuicyjną nawigację w interfejsie
- Gniazdo microSD typu friction-fit - umożliwia zapisywanie danych z użyciem interfejsu SPI
- Zasilanie z akumulatora Li-Pol lub przez linię VIN (5 V) - zintegrowana ładowarka MCP73831T z maksymalnym prądem 500 mA
- Wbudowany wskaźnik poziomu naładowania akumulatora - układ MAX17048 z komunikacją I2C
- Przełącznik ON/OFF - zrealizowany z wykorzystaniem diody LM66200, zapewnia minimalny pobór prądu w trybie uśpienia (~4 μA)
Zastosowania w praktyce
SparkFun Portability Shield idealnie sprawdza się w projektach, które wymagają przenośności, zasilania bateryjnego i interakcji z użytkownikiem w terenie. Może być wykorzystywany do mobilnego zbierania danych, urządzeń lokalizacyjnych, systemów diagnostycznych i kontrolerów terenowych. Doskonały jako interfejs dla płyt takich jak RTK Postcard oraz innych zgodnych z formatem SparkFun.
Na pokładzie znajdziemy gniazdo akumulatora Li-Pol, ładowarkę MCP73831T, wskaźnik poziomu baterii MAX17048 oraz przełącznik zasilania z diodą LM66200.
Moduł został zaprojektowany z myślą o kompatybilności z wieloma płytkami - w tym RTK Postcard, z którą tworzy kompletny zestaw mobilny.Specyfikacja techniczna nakładki
- Zasilanie: 5 V (poprzez złącze VIN lub akumulator LiPo)
- Wyświetlacz OLED: 1,3'', interfejs I2C, adres 0x3D (domyślny) / 0x3C
- Układ ładowania Li-Pol: MCP73831T, prąd ładowania ok. 500 mA
- Wskaźnik poziomu naładowania akumulatora: MAX17048, komunikacja przez I2C (adres 0x36)
- Przełącznik zasilania: oparty na układzie LM66200, pobór prądu w trybie OFF ~4 μA
- Stabilizator napięcia: AP2112K - napięcie wyjściowe 3,3 V
- Pięciokierunkowy joystick: sterowany przez ekspander PCA9554 (adres I2C: 0x20)
- Gniazdo karty microSD: montaż friction-fit, komunikacja przez SPI

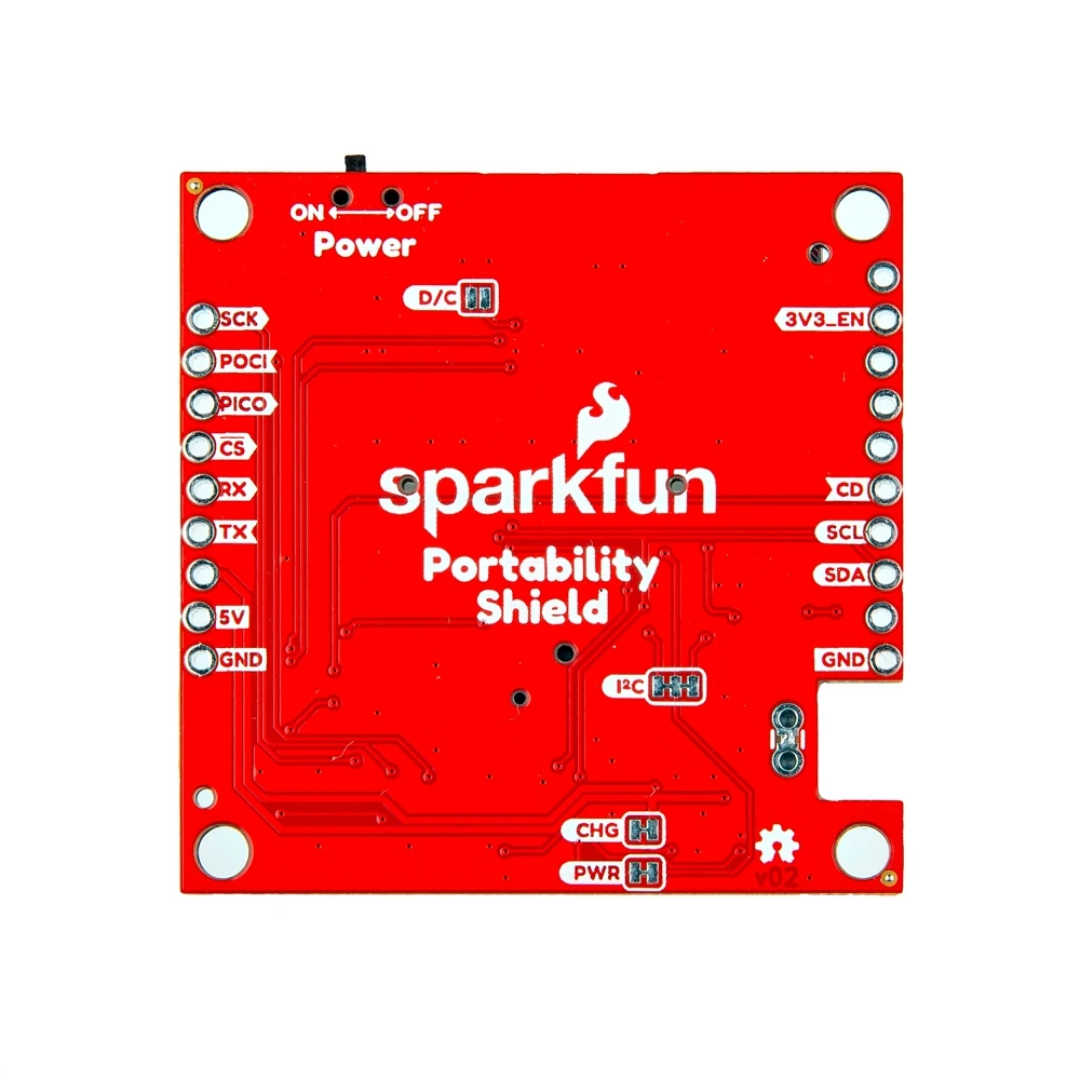

- Zworki konfiguracyjne:
- zmiana adresu wyświetlacza OLED (D/C)
- aktywacja rezystorów podciągających I2C
- dioda LED zasilania (PWR)
- dioda LED statusu ładowania (CHG)

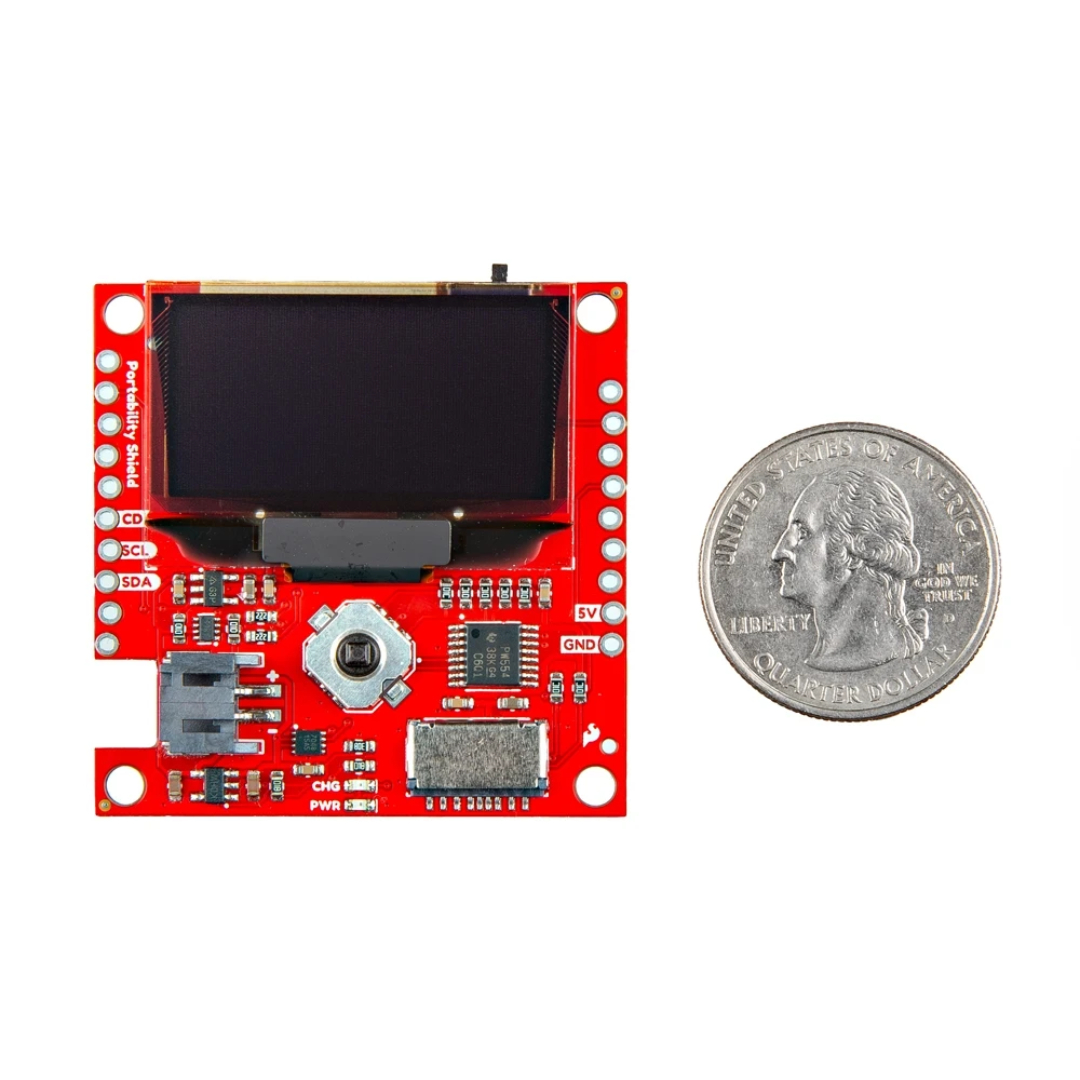

- Wymiary płytki: 43 mm x 43 mm
