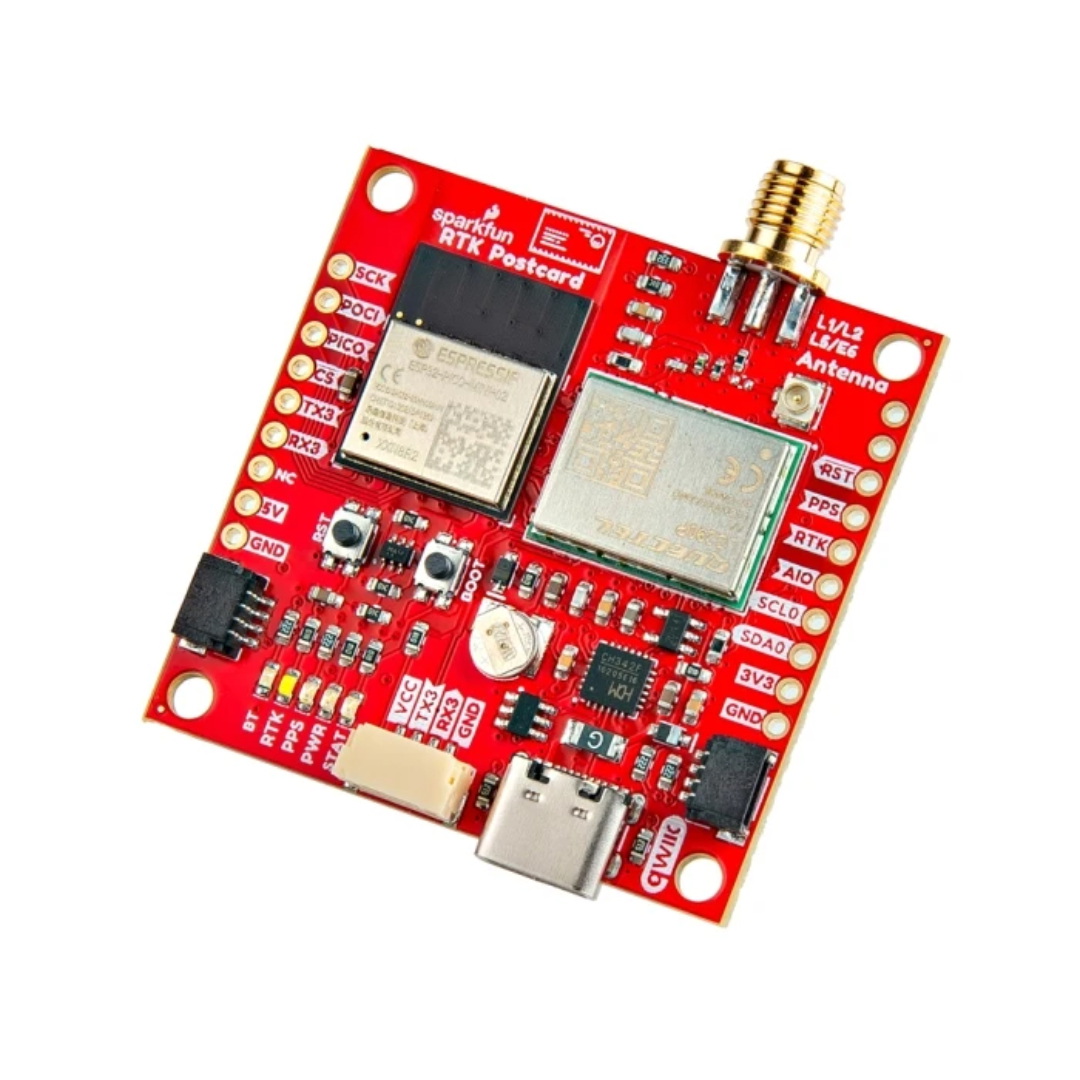

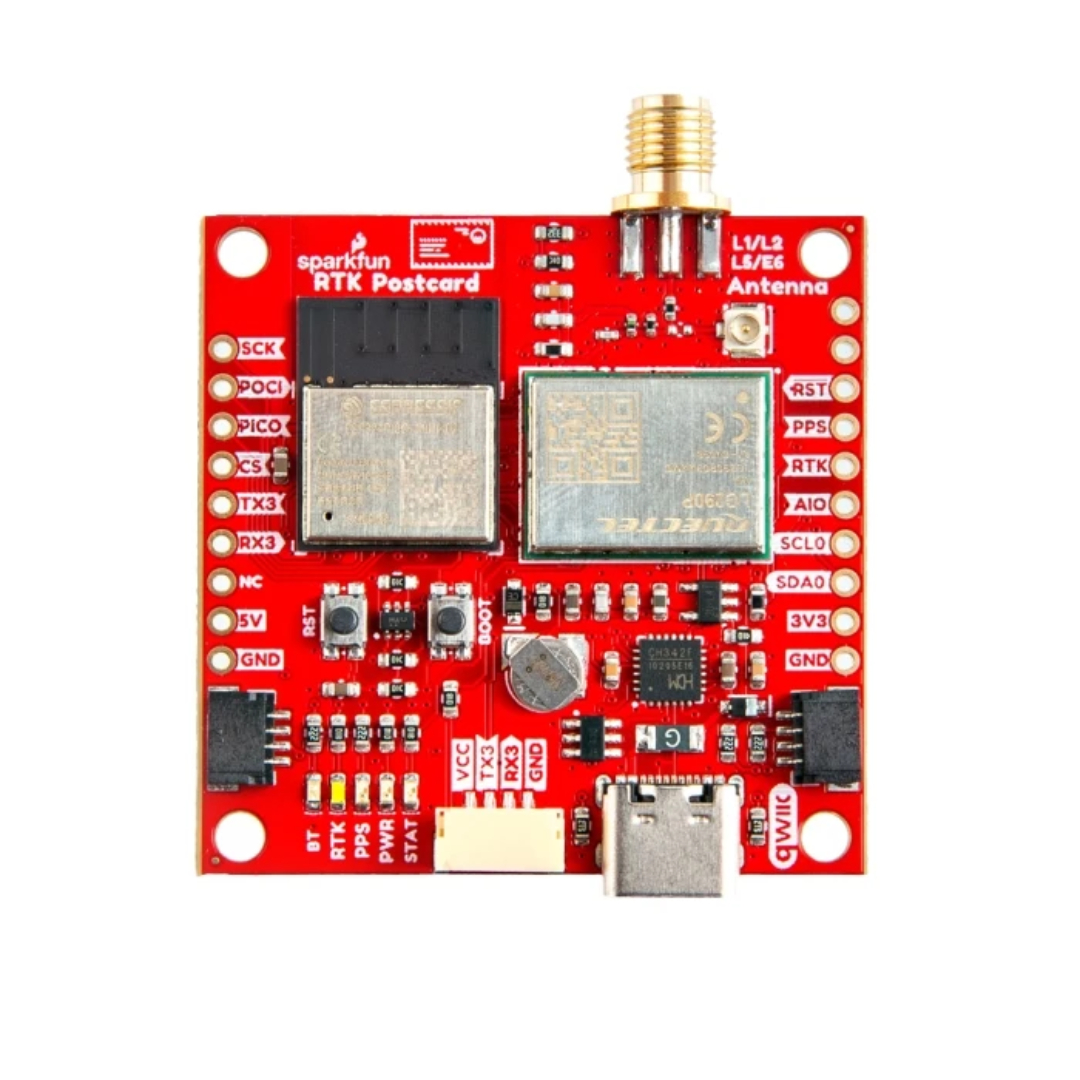

Opis produktu: Moduł RTK Postcard - GNSS-RTK Quectel LG290P - ESP32-PICO-MINI-02 - SparkFun GPS-26916
SparkFun RTK Postcard to profesjonalny moduł lokalizacji satelitarnej RTK, zaprojektowany z myślą o niezawodnej i precyzyjnej nawigacji w czasie rzeczywistym. Wyposażony w odbiornik Quectel LG290P obsługujący RTK i PPP, umożliwia jednoczesne śledzenie wielu pasm (L1, L2, L5, L6/E6) oraz konstelacji GNSS. Wbudowany mikrokontroler ESP32-PICO-MINI zapewnia bezprzewodową komunikację przez WiFi i Bluetooth, a preinstalowane oprogramowanie RTK Everywhere umożliwia łatwą konfigurację jako stację bazową, klient NTRIP lub nadajnik RTCM. Moduł idealnie współpracuje z opcjonalnym Portability Shield, oferującym wyświetlacz OLED, przyciski sterujące, ładowarkę Li-Pol i slot microSD. To kompaktowe, ale niezwykle wszechstronne rozwiązanie do zastosowań wymagających dokładności na poziomie centymetra.
Moduł RTK Postcard - GNSS-RTK Quectel LG290P - ESP32-PICO-MINI-02 - SparkFun GPS-26916.
SparkFun RTK Postcard to moduł lokalizacji satelitarnej RTK, zaprojektowany z myślą o niezawodnej i precyzyjnej nawigacji w czasie rzeczywistym.Cechy szczególne
- Obsługa wielu konstelacji GNSS - moduł LG290P umożliwia jednoczesny odbiór sygnałów z systemów GPS, GLONASS, Galileo, BeiDou (BDS), QZSS oraz NavIC. Obsługuje także systemy wspomagające SBAS, takie jak EGNOS, WASS, MSAS i GAGAN, co przekłada się na wysoką dokładność i niezawodność lokalizacji w każdych warunkach terenowych
- Wielopasmowy odbiór sygnału - obsługa pasm L1, L2, L5 i E6/L6 zwiększa odporność na zakłócenia, skraca czas uzyskania pozycji oraz zapewnia większą stabilność działania, szczególnie w środowiskach miejskich i zalesionych
- Precyzja pozycjonowania RTK - urządzenie oferuje dokładność na poziomie 0,8 cm + 1 ppm w poziomie oraz 1,5 cm + 1 ppm w pionie. Czas konwergencji w trybie RTK wynosi zaledwie 5 sekund, co czyni moduł idealnym do zastosowań w geodezji, rolnictwie precyzyjnym, robotyce i systemach autonomicznych
- Łączność bezprzewodowa - wbudowany układ ESP32-PICO-MINI zapewnia dostęp do sieci WiFi (802.11b/g/n) oraz Bluetooth 4.2 (BR/EDR i BLE). Umożliwia to działanie jako klient lub serwer NTRIP, przesyłanie danych RTCMv3 oraz komunikację z aplikacjami mobilnymi
- Nowoczesny mikrokontroler ESP32-PICO-MINI-02 - wydajny układ z dwoma rdzeniami taktowanymi do 240 MHz, z 8 MB pamięci Flash i 2 MB PSRAM. Obsługuje liczne interfejsy peryferyjne, takie jak UART, SPI, I2C, SDIO, ADC, DAC, PWM, CAN i Ethernet MAC, umożliwiając rozwój zaawansowanych funkcji
Zastosowania w praktyce
SparkFun RTK Postcard to niezastąpione narzędzie w projektach wymagających wysokiej precyzji pozycji - takich jak pojazdy autonomiczne, rolnictwo precyzyjne, geodezja, pomiary GIS czy robotyka mobilna. Dzięki kompaktowym rozmiarom i otwartemu oprogramowaniu jest idealny do integracji w przenośnych urządzeniach i systemach wbudowanych. Możliwość transmisji RTCMv3 przez WiFi, Bluetooth lub ESP-NOW pozwala łatwo tworzyć rozproszone systemy RTK oparte o bezprzewodowe przesyłanie danych.
Moduł idealnie współpracuje z opcjonalnym Portability Shield, oferującym wyświetlacz OLED, przyciski sterujące, ładowarkę LiPo i slot microSD.
To kompaktowe, ale niezwykle wszechstronne rozwiązanie do zastosowań wymagających dokładności na poziomie centymetra.Specyfikacja techniczna modułu RTK Postcard
- Moduł GNSS: Quectel LG290P
- Obsługiwane konstelacje: GPS, GLONASS, Galileo, BDS, QZSS, NavIC, SBAS
- Pasma GNSS: L1, L2, L5, E6/L6
- Precyzja RTK: pozioma 0,8 cm + 1 ppm, pionowa 1,5 cm + 1 ppm
- Czas do pierwszego fixu:
- Cold start: 28 s
- Hot start: 1,7 s
- Pobór prądu GNSS:
- Praca: 91 mA
- Tryb uśpienia: 12 µA
- ESP32-PICO-MINI:
- Procesor: dwurdzeniowy Xtensa 32-bit LX6, do 240 MHz
- Pamieć: 8 MB Flash, 2 MB PSRAM
- Pobór prądu: do 368 mA (szczytowo), 5 µA (deep sleep)
- Łączność: WiFi, Bluetooth, BLE
- Złącza:
- USB typu C
- JST-GH 4-pin (RTCM)
- JST-Qwiic x2
- SMA + u.FL antenowe

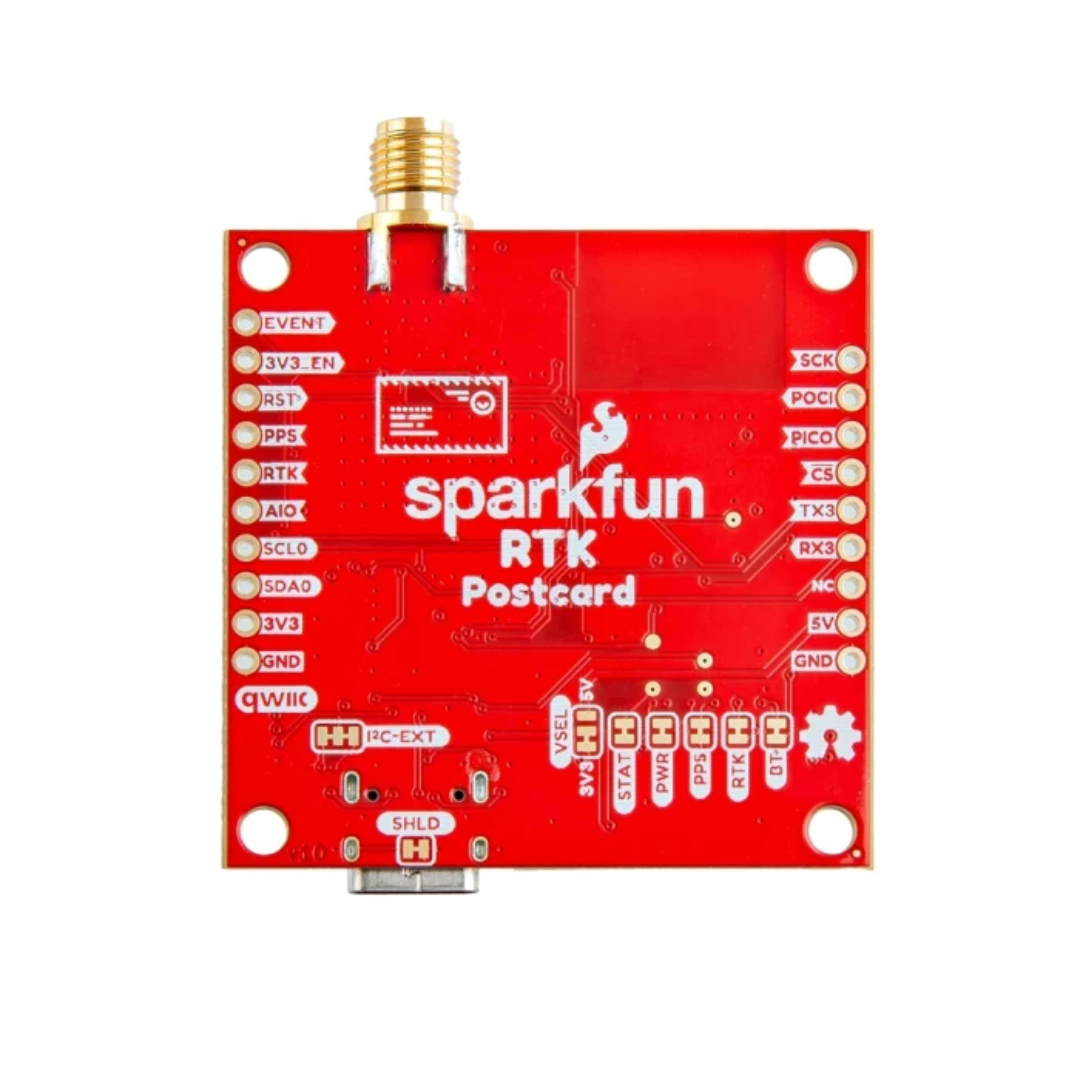

- 19 pinów PTH (2,54 mm)
- Zasilanie: od 3 V do 5,5 V
- Temperatura pracy: od -40°C do 85°C

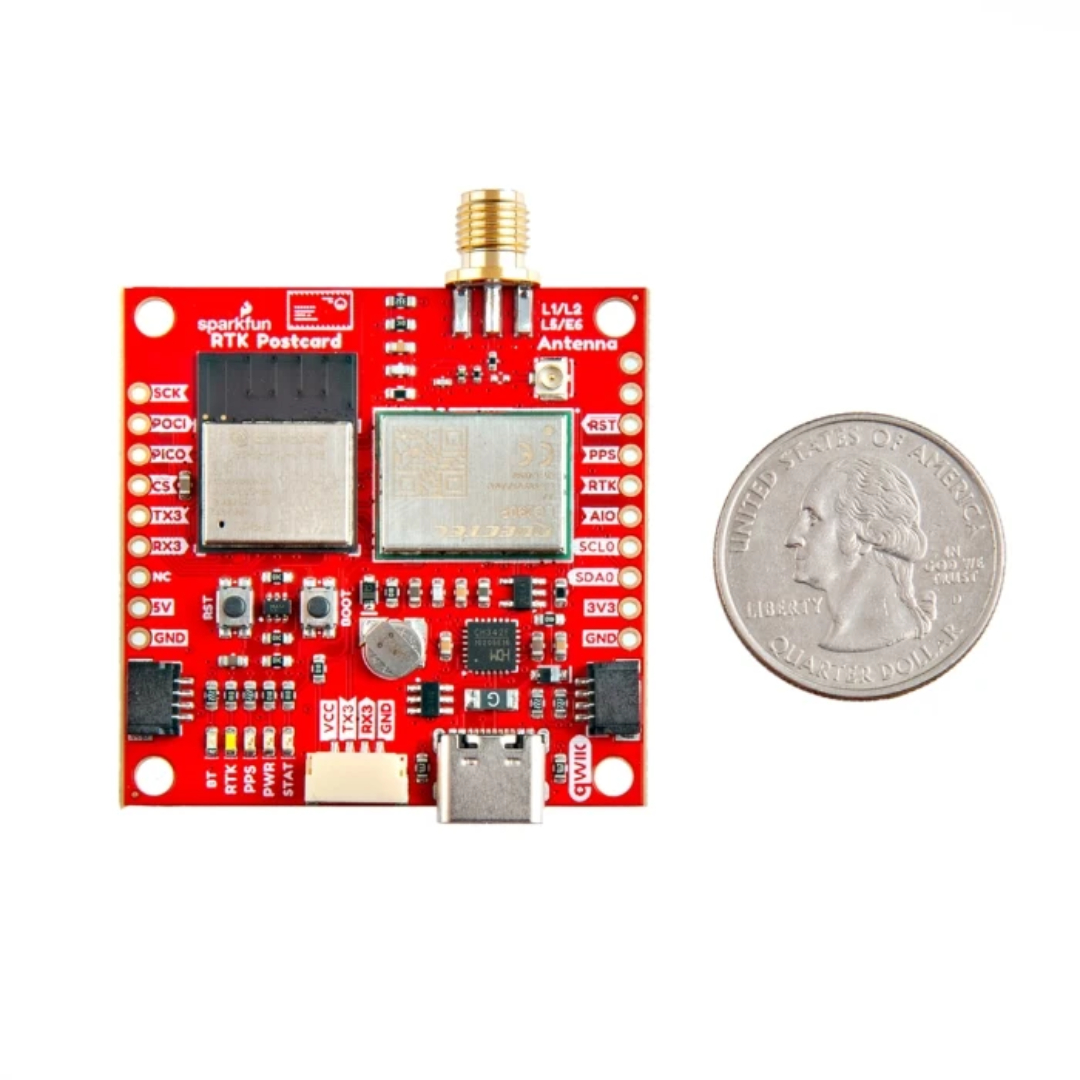

- Wymiary płytki: 43,2 x 43,2 x ok. 10 mm
- Masa: ~ 0,9 g
Zawartość zestawu
- Moduł SparkFun RTK Postcard
- Złącza
