Opis produktu: DFRobot Gravity: cyfrowy izolator sygnał IB05_XT-W75R3 I2C

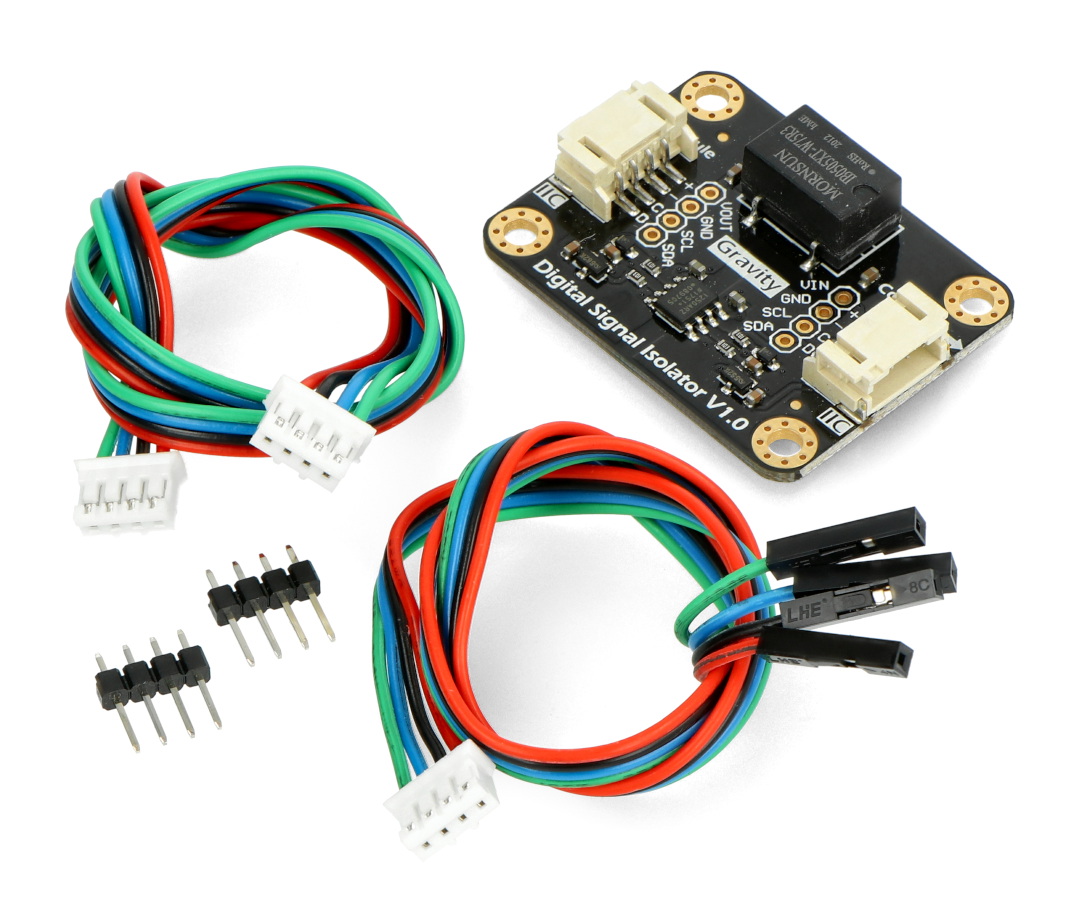

Cyfrowy izolator sygnału I2C z serii Gravity. Zabezpiecza czujniki przed elektrycznymi zakłóceniami powodującymi błędy odczytu poprzez izolację sygnału I2C oraz zapewniając izolowane zasilanie czujnika. Zakłócenia tego typu mogą wystąpić na przykład w przypadku użycia kilku czujników czystości wody lub pompy gdzie medium jest przewodząca ciecz. W zestawie znajdują się 2 4-pinowe złącza goldpin i 2 przewody przystosowane do nakładki DFRobot Gravity IO Expansion Shield oraz modułów serii Gravity. W naszej ofercie posiadamy również izolator analogowy.
|
Uwaga:
|

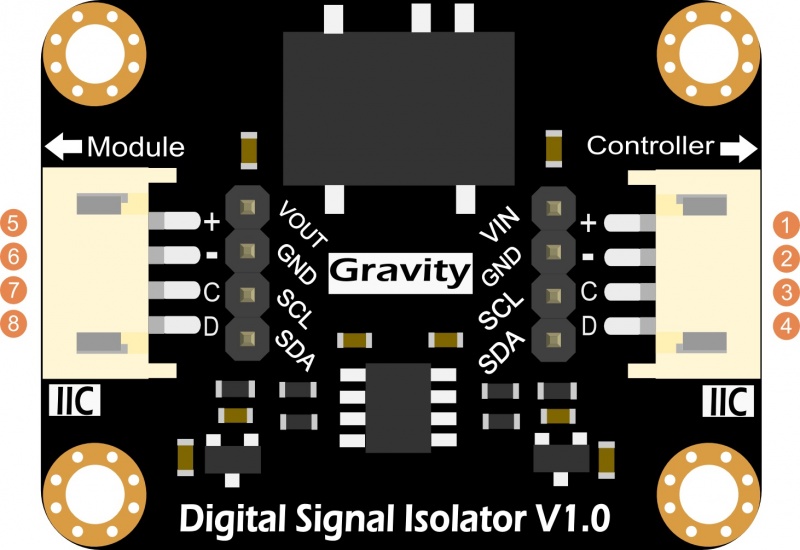

Wyprowadzenia czujnika i opis wyprowadzeń
Układ posiada po cztery wyprowadzenia na specjalnych złączach do których przewody znajdują się w zestawie.
| Nr | Pin | Opis |
|---|---|---|
| 1 | + | Napięcie zasilania: 5 V. |
| 2 | - | Masa układu. |
| 3 | C | Linia zegarowa interfejsu I2C. |
| 4 | D | Linia danych interfejsu I2C. |
| 5 | + | Izolowane napięcie zasilania: 5 V. |
| 6 | - | Izolowana masa układu. |
| 7 | C | Izolowana linia zegarowa interfejsu I2C. |
| 8 | D | Izolowana linia danych interfejsu I2C. |
Specyfikacja techniczna modułu od DFRobot
- Napięcie pracy: 5 V
- Typ złącza: PH2.0-4P
- Interfejs: I2C (IIC)
- Wymiary: 42 x 32 mm
- Koniec nieizolowany (strona Arduino)
- Napięcie zasilania: 5 ± 0,15 V
- Pobór prądu bez obciążenia: 15 mA
- Koniec izolowany (strona czujnika)
- Napięcie wyjściowe: 5 ± 0,15 V
- Maksymalny prąd wyjściowy: 150 mA
