Opis produktu: Gravity - konwerter sygnału RS485 na UART - DFRobot DFR0845
Moduł konwertujący sygnał transmisji z protokołu RS485 na interfejs szeregowy UART. Posiada wbudowany układ TDH541S485H. Jest kompatybilny z większością kontrolerów, w tym między innymi Arduino. Charakteryzuje się dużą prędkością transmisji (wynoszącą maksymalnie 1 Mb/s), stabilną i niezawodną pracą, a także wysoką wydajnością i bezpieczeństwem, które zapewnia izolacja linii zasilania i TVS. Konwerter może być stosowany z różnymi czujnikami przemysłowymi, urządzeniami sterującymi lub aplikacjami wymagającymi konwersji sygnału RS485 na interfejs UART.
Produkt kompatybilny z Arduino!
Na stronie producenta dostępny jest przewodnik użytkownika. Zawiera on między innymi opis elementów na płytce, instrukcje podłączenia czy przykładowy kod programu. Sprawdź!
Konwerter sygnału RS485 na UART w zestawie z dedykowanym przewodem ze złączem Gravity.

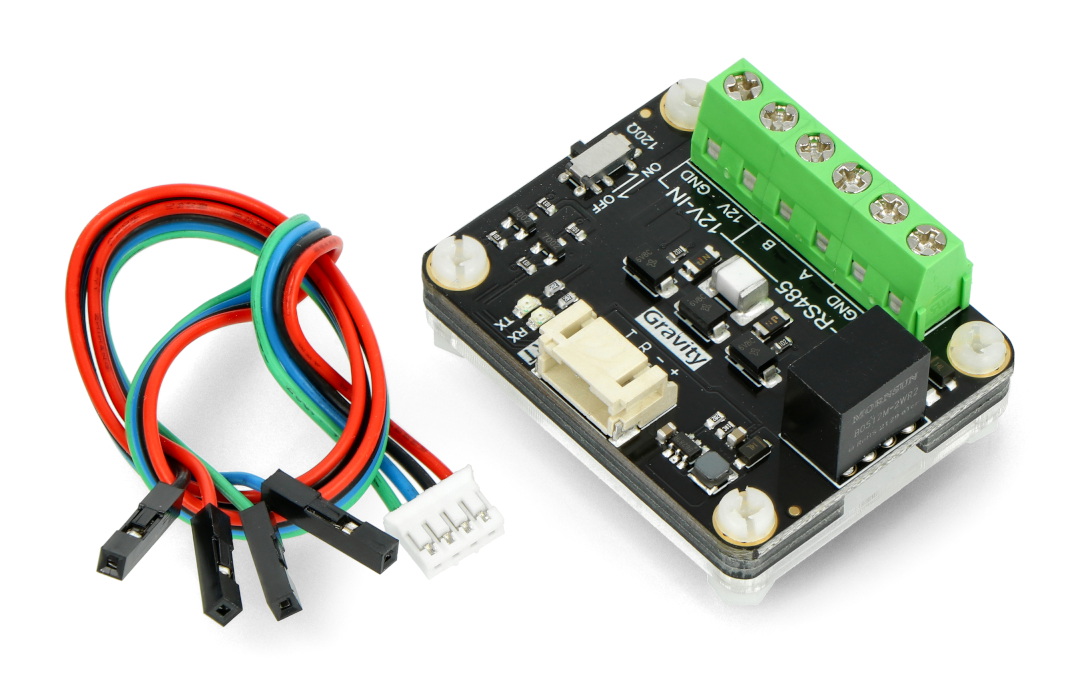

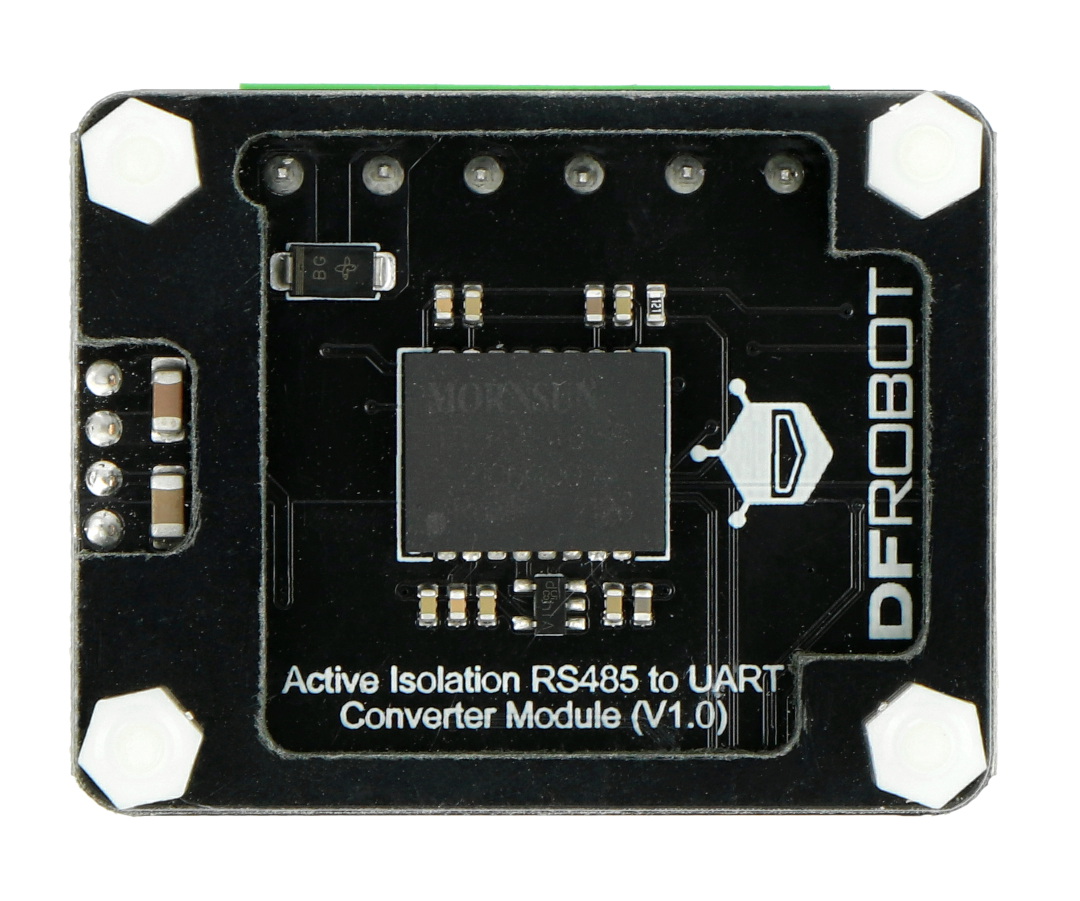

Gravity - konwerter sygnału RS485 na UART - DFRobot DFR0845.
Cechy szczególne konwertera
- Wyposażony w złącze śrubowe ułatwiające podłączanie przewodów
- Moc wyjściowa wynosi 12 V, a maksymalny prąd wyjściowy to około 160 mA, przez co moduł jest wygodny do testowania urządzenia RS485 o małym obciążeniu
- Kompatybilny z kontrolerami pracującymi z napięciem 3,3 V i 5 V
- Wbudowana rezystancja dopasowująca zacisk 120 Ω, którą można podłączać i odłączać za pomocą przełącznika sterującego
- Obsługuje zewnętrzne źródło zasilania 12 V
Zawartość zestawu
- Gravity - konwerter sygnału RS485 na UART - DFRobot DFR0845
- Dedykowany przewód połączeniowy ze złączem Gravity

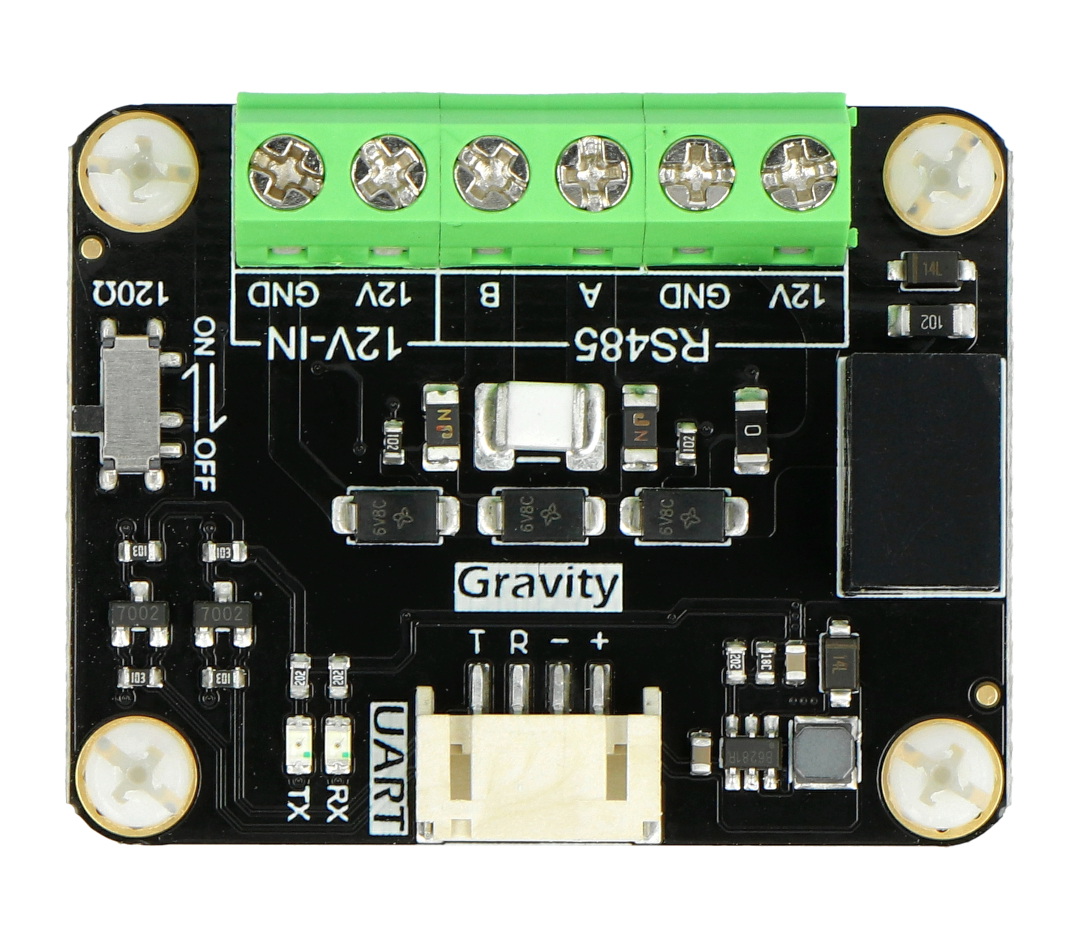

Opis wyprowadzeń
- Złącze Gravity
- T - transmisja danych UART-TX
- R - odbiór danych UART-RX
- "-" - masa układu
- "+" - zasilanie układu
- Złącze śrubowe RS485
- 12V - wyjście 12 V / 2 W
- GND - izolowana masa układu
- A - zacisk sygnału RS485 A
- B - zacisk sygnału RS485 B
- Złącze śrubowe 12V-IN
- 12V - wejście zasilania zewnętrznego 12 V
- GND - masa zewnętrzna

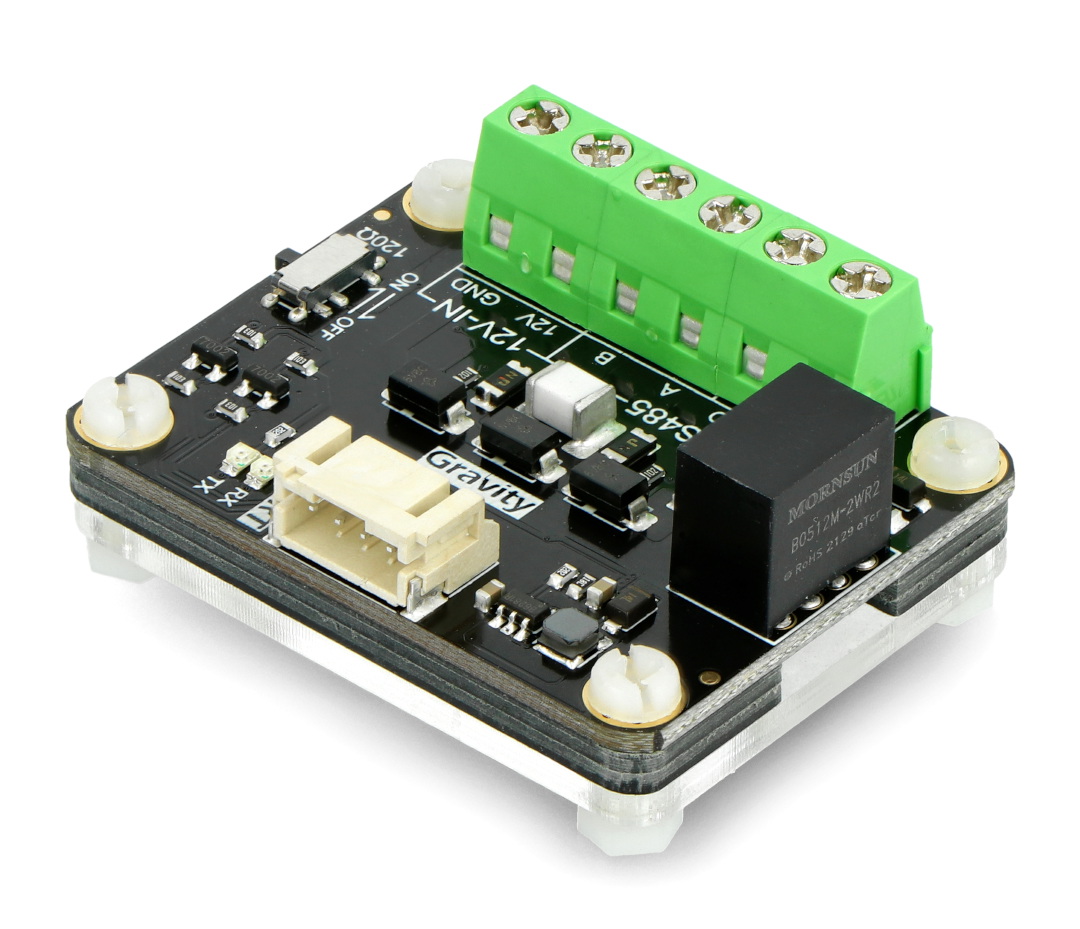

Wyposażony z złącze śrubowe i złącze Gravity.
Specyfikacja techniczna konwertera sygnału
- Wbudowany układ: TDH541S485H
- Zakres napięcia zasilania: od 3,3 V do 5 V
- Maksymalna prędkość transmisji: do 1 Mb/s
- Maksymalna moc wyjściowa: do 2 W przy 12 V (prąd wyjściowy: około 160 mA)
- Zabezpieczenia: obwody zabezpieczające, izolacja zasilania, TVS
- Zabezpieczenie elektrostatyczne magistrali: do 15 kV
- 1/8 obciążenia jednostkowego, obciążalność magistrali do 256 węzłów
- Złącze: Gravity, śrubowe
Wysokiej jakości konwerter do magistral szeregowych
Kompaktowy konwerter sygnału RS485 na UART w postaci modułu DFRobot Gravity (DFR0845) to propozycja dla konstruktorów systemów pomiarowych i sterujących, opartych na popularnej w aplikacjach przemysłowych szynie różnicowej RS485.
Ponieważ moduł obsługuje tryb half-duplex (linie różnicowe A i B służą w danym momencie do przesyłu danych do lub z konwertera), konieczny jest aktywny wybór kierunku transmisji. Wbudowana elektronika umożliwia automatyczny wybór trybu pracy pomiędzy nadawaniem i odbieraniem danych.
Zabezpieczenia sprzętowe
W odróżnieniu od prostych, tanich konwerterów, opisywany model posiada pełne zabezpieczenia przeciwprzepięciowe i przeciwzwarciowe, wymagane od układów stosowanych w automatyce przemysłowej (transile i termistory PTC).
Dodatkowo, konwerter sygnału RS485 na UART (DFRobot Gravity DFR0845) ma wbudowane dwie przetwornice DC-DC – jedną podwyższającą napięcie zasilania po stronie kontrolera (np. Arduino) i drugą - izolowaną – służącą do zasilania strony wtórnej konwertera TD541S485H (również posiadającego wewnętrzną izolację galwaniczną). Sprawdź inne, należące do serii DFRobot Gravity konwertery i przetworniki danych.
