Opis produktu: Gravity URM09 - ultradźwiękowy czujnik odległości 2-500cm analogowy - DFRobot SEN0307
Moduł z utradźwiękowym czujnikiem odległości URM09, o zakresie pomiarowym od 2 cm do 500 cm. Napięcie zasilania wynosi od 3,3 V do 5,5 V. Częstotliwość pomiarowa może osiągnąć do 30 Hz. Komunikuje się za pomocą interfejsu analogowego. Czujnik ultradźwiękowy mierzy dystans używając fal dźwiękowych. Wysyła falę o określonej częstotliwości i nasłuchuje kiedy fala odbija się od obiektu i wraca z powrotem do czujnika.

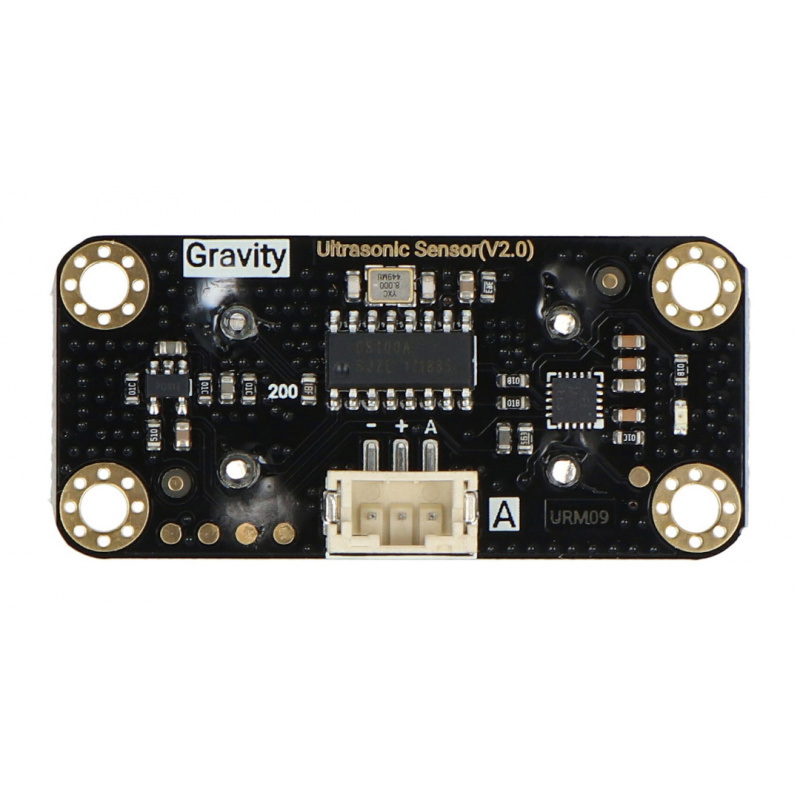

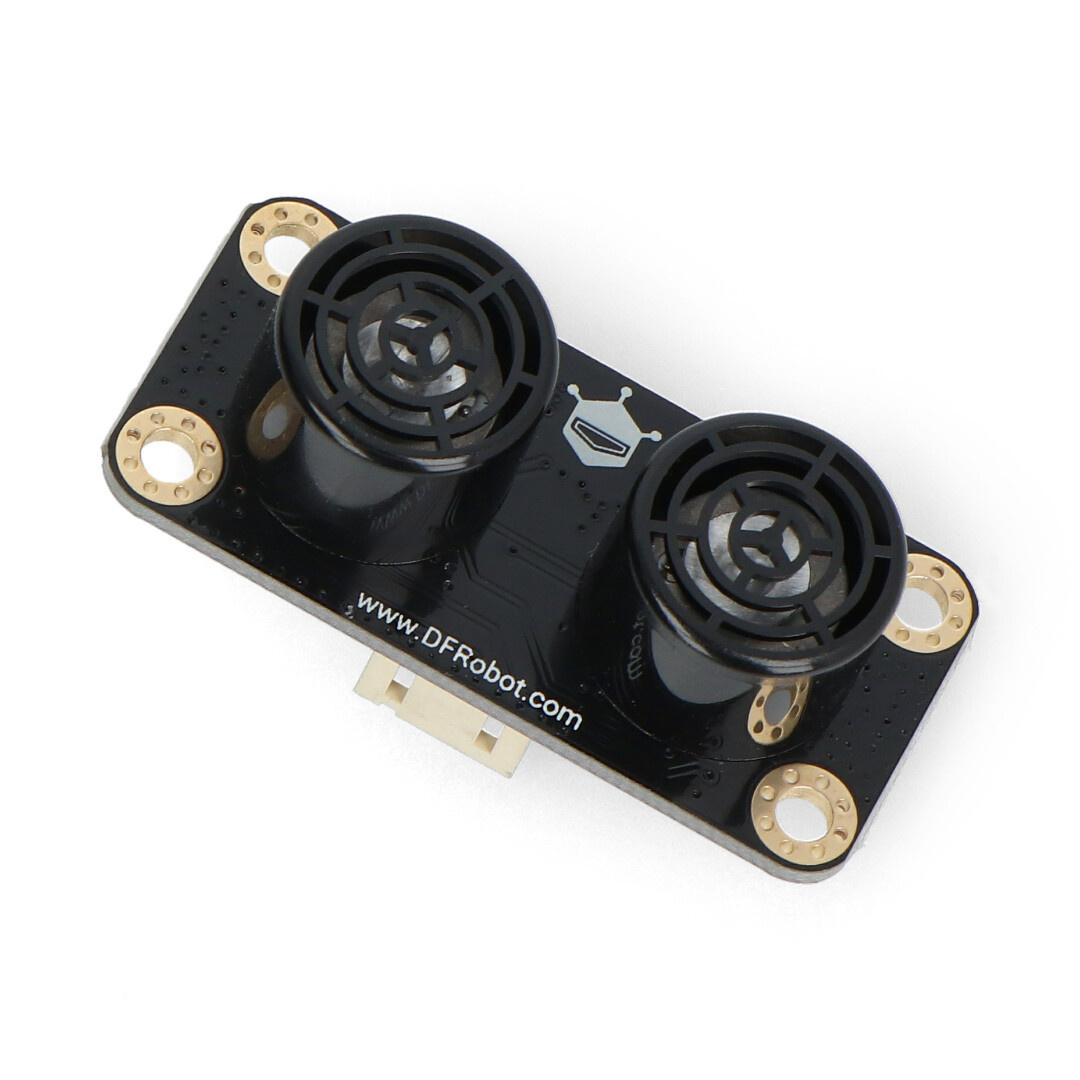

Ultradźwiękowy czujnik odległości URM09.
|
Produkt kompatybilny z Arduino Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika. |
Podłączenie ultradźwiękowego czujnika odległości URM09
Moduł współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia analogowe. W celu odczytania danych wystarczy podłączyć zasilanie oraz piny wyjściowe do odpowiednich wejść mikrokontrolera.
Przykład podłączenia z Arduino.
Specyfikacja czujnika URM09
- Napięcie zasilania: od 3,3 V do 5,5 V
- Pobór prądu: 20 mA
- Zakres pomiarowy: od 2 cm do 500 cm
- Rozdzielczość: 1 cm
- Dokładność: 1%
- Częstotliwość: maks. 30 Hz
- Temperatura pracy: od -10°C do 70°C
- Wymiary: 47 x 22 mm
- Wzór obliczania odległości: Distance = Vout (mV) x 520 / Vin (mV)
Kąt pomiaru.

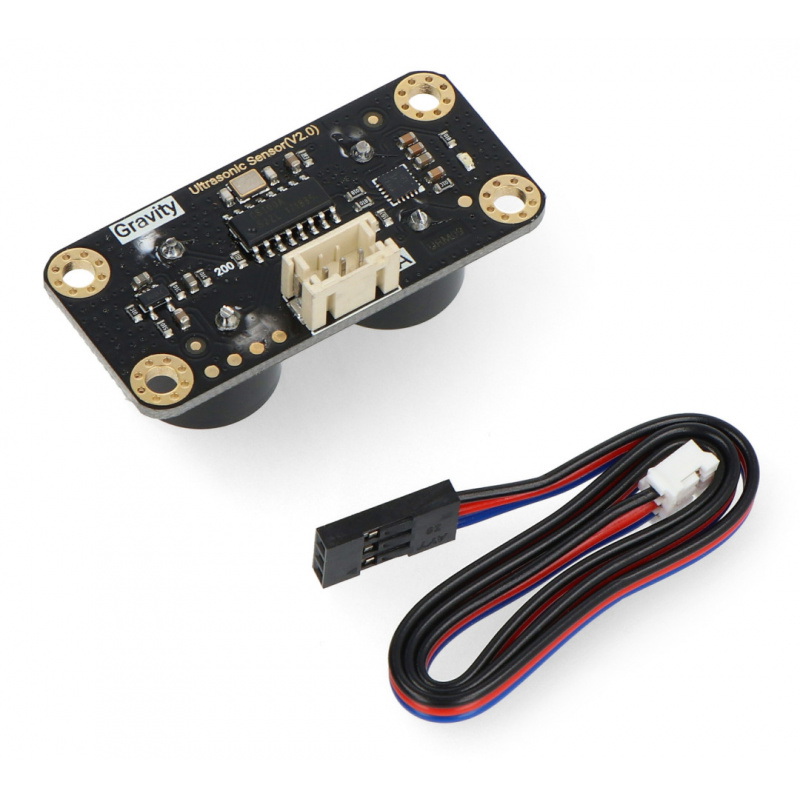

Zawartość zestawu czujnika URM09
- Czujnik analogowy URM09
- Przewód Gravity
