Opis produktu: AN831 - moduł audio z kodekiem WM8731 do płytek FPGA i SoC

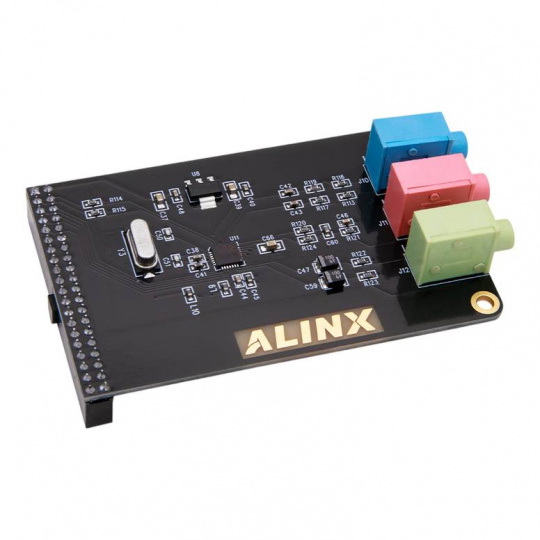

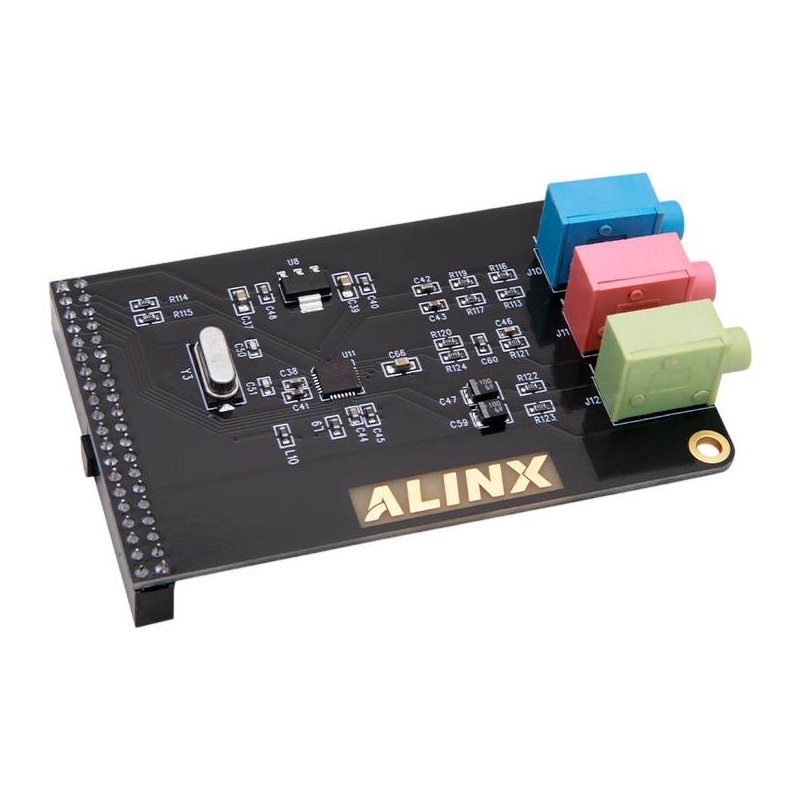

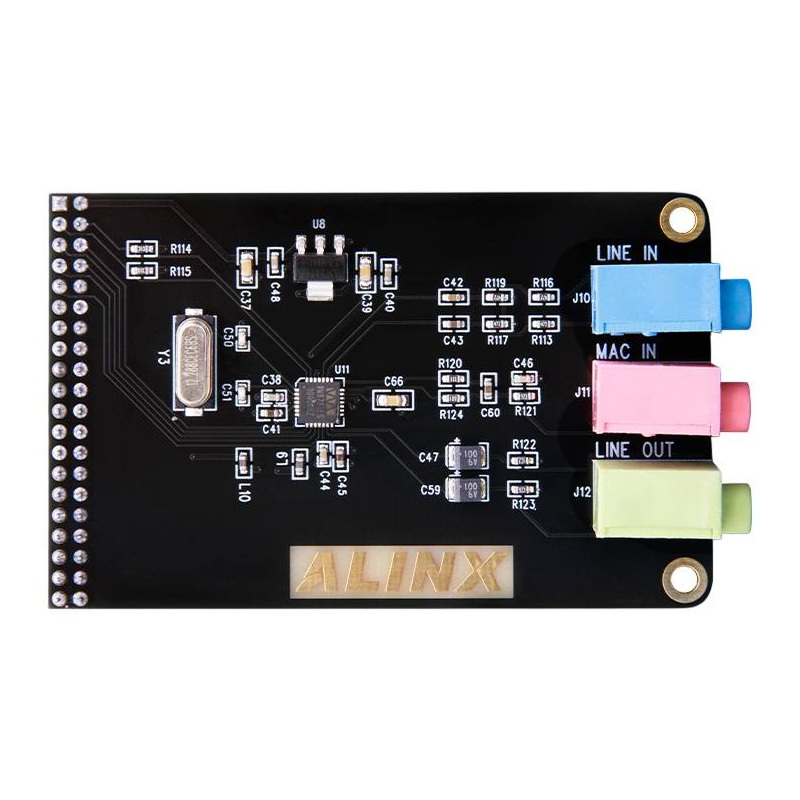

ALINX AN831 to moduł rozszerzeń oparty na stereofonicznym kodeku audio WM8731. Układ odpowiada za przetwarzanie analogowo-cyfrowe i cyfrowo-analogowe sygnałów dźwiękowych, dzięki czemu moduł może służyć zarówno do akwizycji audio, jak i jego odtwarzania. Na płytce znajdują się złącza przeznaczone do podłączenia mikrofonu, zewnętrznego źródła sygnału audio oraz słuchawek lub innego odbiornika dźwięku. Moduł komunikuje się z kompatybilną płytką rozwojową za pośrednictwem 40-pinowego złącza. Konfiguracja kodeka odbywa się przez magistralę I2C, natomiast cyfrowe dane audio są przesyłane za pomocą dedykowanych sygnałów zegarowych i danych. AN831 sprawdzi się podczas tworzenia rejestratorów dźwięku, odtwarzaczy audio, systemów komunikacji głosowej oraz projektów cyfrowego przetwarzania sygnałów realizowanych w układach FPGA i SoC.
Specyfikacja techniczna modułu
- Model kodeka: WM8731
- Funkcje kodeka: przetwarzanie A/C i C/A
- Wejście mikrofonowe: tak
- Wejście liniowe audio: tak
- Wyjście audio: tak
- Zakres częstotliwości próbkowania: od 8 kHz do 96 kHz
- Interfejs konfiguracyjny: I2C
- Sygnały audio: DACDAT, ADCDAT, BCLK, DACLRC i ADCLRC

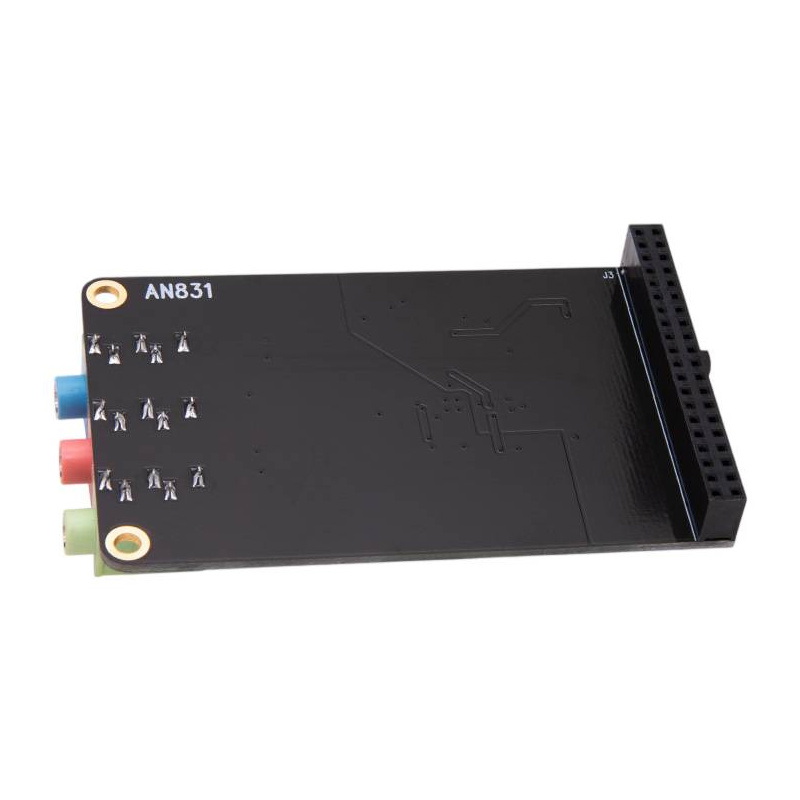

- Złącze komunikacyjne: 40-pinowe
- Linie zasilające dostępne na złączu: 3,3 V i 5 V
- Przeznaczenie: płytki rozwojowe FPGA i SoC
- Temperatura pracy: od -25°C do 85°C
- Wymiary: 81 x 51 mm
Zawartość zestawu
- Moduł audio ALINX AN831
