Opis produktu: Fermion - moduł z rejestratorem głosu - DFRobot DFR0745
Prosty w obsłudze i praktyczny moduł z rejestratorem głosu wyprodukowany przez DFRobot. Umożliwia użytkownikowi wielosegmentowe nagrywanie dźwięku. Moduł posiada wbudowaną pamięć 16 MB, która mieści do ok. 40 minut nagrań. Posiada dwa przyciski funkcyjne oraz złącze USB typu C.
Przegląd funkcji
- Możliwość sterowania na 4 sposoby: poprzez płytkę Arduino, za pomocą komend AT, przy użyciu przycisków funkcyjnych znajdujących się na module lub poprzez klucz ADKEY
- Umożliwia wielosegmentowe nagrywanie głosu
- Możliwość nagrywania i odtwarzania głosu bez użycia kontrolera
- Wbudowane 16 MB pamięci mieszczące ok. 40 minut nagrań
- Złącze USB typu C przeznaczone do połączenia modułu z komputerem
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem. Zawiera między innymi tutorial kompilacji, schemat połączeń oraz przykładowe kody programu.

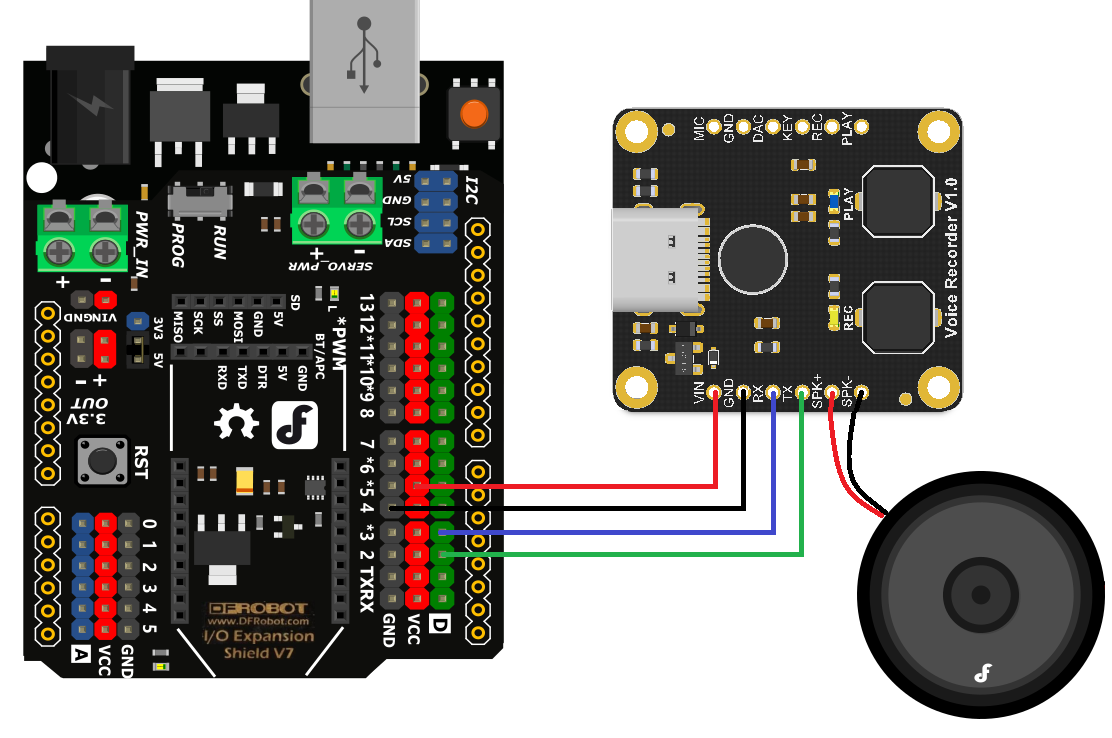

Schemat podłączenia modułu. Płytka DFRduino i głośnik nie wchodzą w skład zestawu, można je nabyć osobno w naszym sklepie.

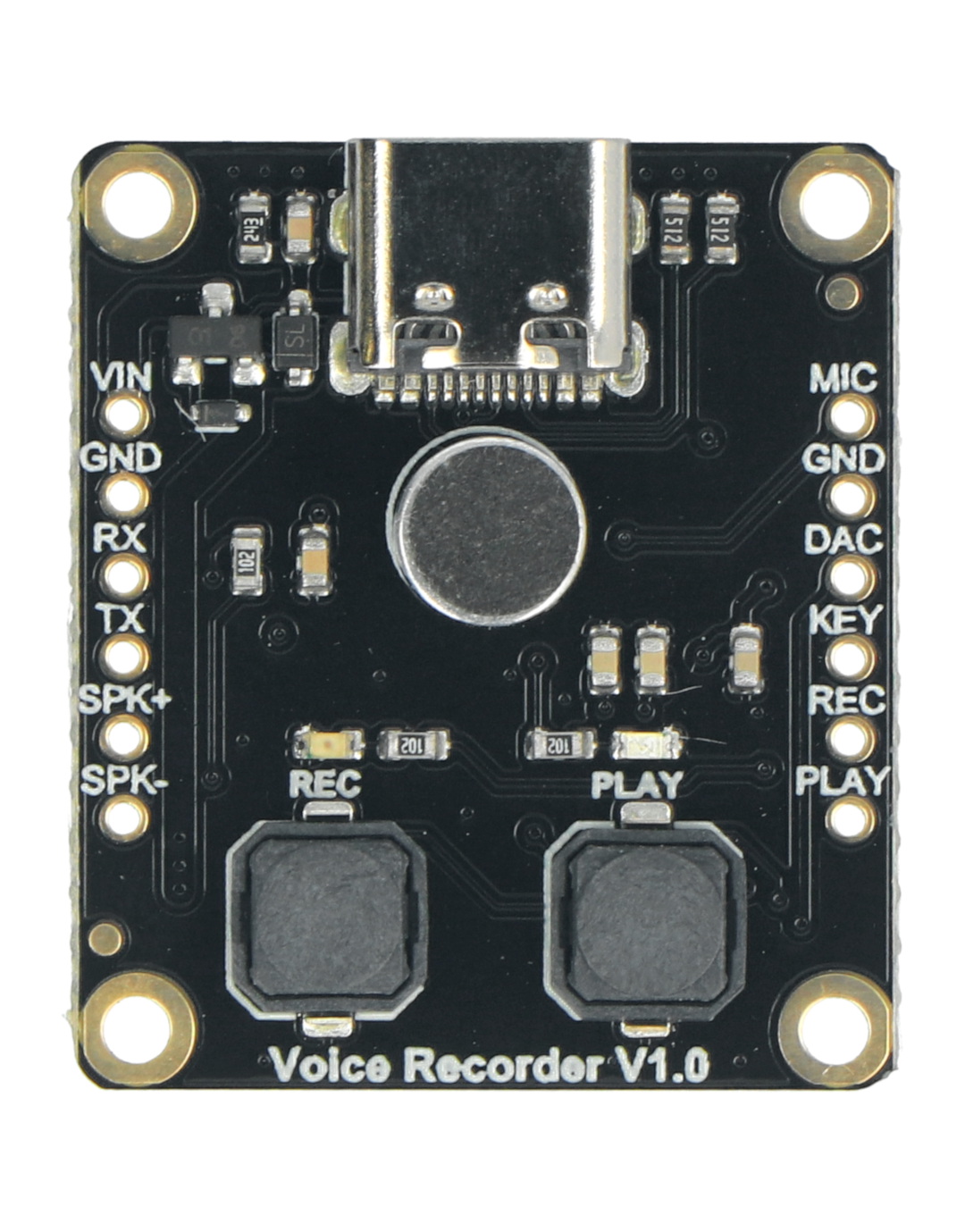

Opis wyprowadzeń i schemat połączeń
- VIN - pin zasilania w zakresie do 3,3 V do 5 V
- GND - masa układu
- RX - pin odbioru danych UART
- TX - pin transmisji danych UART
- SPK+ - wyjście głośnikowe +
- SPK- - wyjście głośnikowe -
- PLAY - przycisk funkcyjny PLAY
- REC - przycisk funkcyjny REC
- KEY - wyprowadzenia ADAKY
- DAC - wyjście przetwornika DAC
- MIC - pin wejściowy mikrofonu
Specyfikacja techniczna modułu
- Typ: rejestrator głosu
- Zakres zasilania: od 3,3 V do 5 V
- Prąd roboczy: > 10 mA
- Pamięć: 16 MB
- Złącze: USB typu C (do przesyłania danych do komputera)
- Wbudowany wzmacniacz: 5 W
- Częstotliwość próbkowania: 48 kb/s
- Interfejs komunikacyjny: UART
- Sterowanie: Arduino / komendy AT / przyciski funkcyjne / klucz ADKEY
- Wymiary modułu: 26 x 30 mm

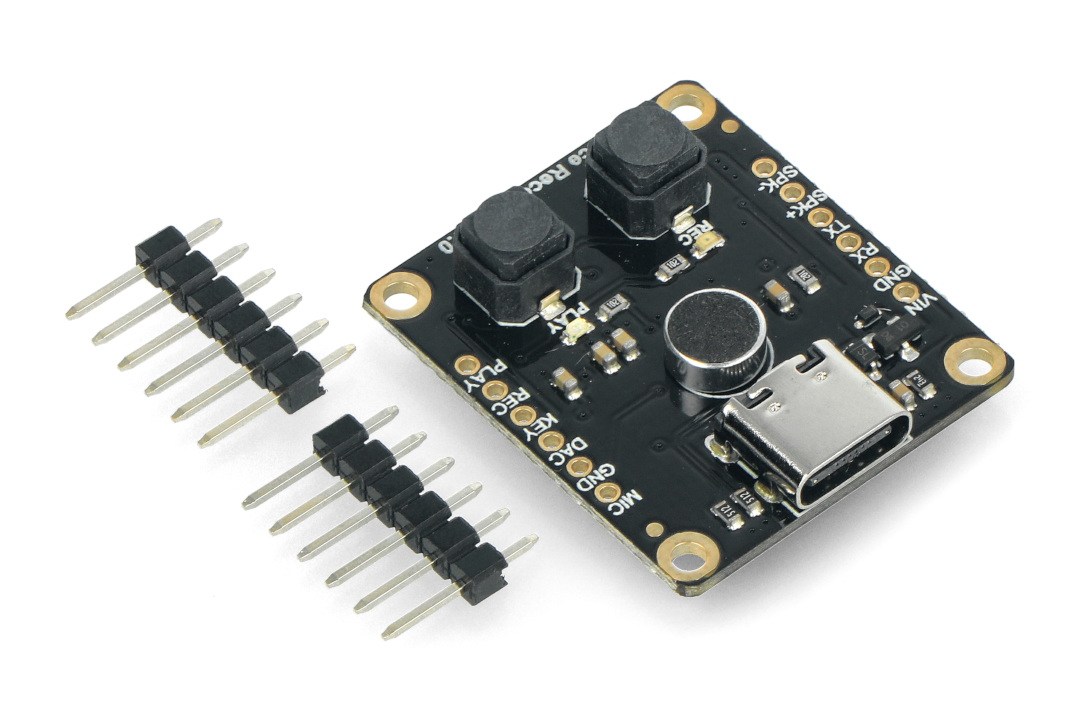

Zawartość zestawu
- Moduł z rejestratorem głosu - 1 szt.
- Listwa goldpin 1 x 6 - raster 2,54 mm - 2 szt.
