Opis produktu: Moduł z mikrofonem elektretowym i wzmacniaczem OPA344 - SparkFun
Moduł z mikrofonem elektretowym i wzmacniaczem operacyjnym. Dzięki zastosowanemu układowi op-amp (OPA344), sygnał napięciowy pochodzący z mikrofonu wzmacniany jest 100-krotnie. Pozwala to na bezpośrednie podłączenie modułu do pinów wejściowych przetwornika analogowo-cyfrowego (np. wejść analogowych Arduino). Układ zasilany jest napięciem z zakresu od 2,7 V do 5,5 V.
Sposób podłączenia
Zasilanie należy podłączyć pomiędzy wyprowadzenia VCC (od 2,7 V do 5,5 V) oraz GND (masę). AUD jest wyjściem wzmocnionego sygnału analogowego. Należy go podłączyć do pinów wejściowych przetwornika analogowo-cyfrowego (np. wejść analogowych Arduino) za pomocą przewodów lub z wykorzystaniem płytki stykowej. Wyprowadzeniami pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm).

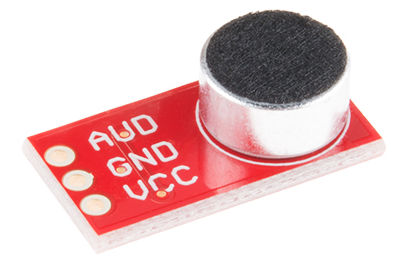

Moduł z mikrofonem elektretowym i wzmacniaczem OPA344 - SparkFun BOB-12758.

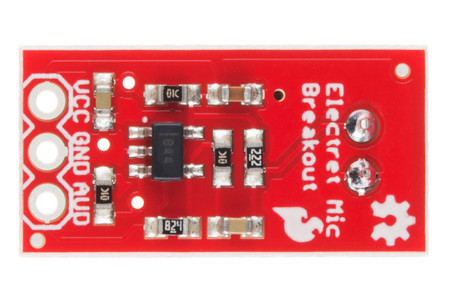

Specyfikacja techniczna:
- Napięcie zasilania: od 2,7 V do 5,5 V
- Pobór prądu: maks 0,5 mA
- Zakres częstotliwości: od 100 Hz do 10 000 Hz
-
Zestaw nie zawiera listwy goldpin, można ją nabyć osobno
- Wymiary modułu: 17 x 11 x 8 mm
