Opis produktu: SPH0645LM4H - mikrofon MEMS I2S - Adafruit 3421

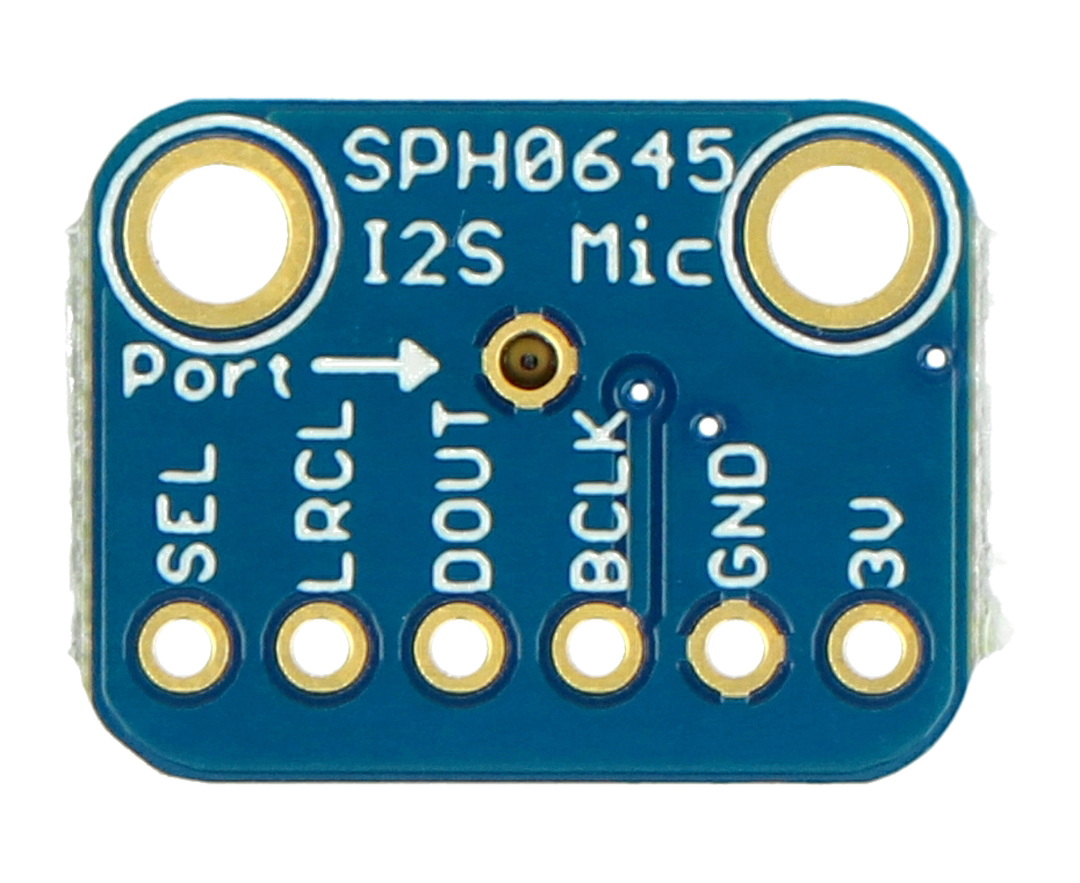

Moduł wyposażony w cyfrowy mikrofon o zakresie od 50 Hz do 15 kHz wyposażony w a magistralę I2S. Napięcie pracy jest równe od 1,6 V do 3,6 V. Wejście mikrofonu jest umieszczone w dolnej części płytki, dlatego należy pamiętać o odpowiednim obróceniu płytki w kierunku dźwięku. Urządzenie działa z magistralą I2S i działa tylko z urządzeniami wyposażonymi w tę magistralę, np. Arduino M0, Feather M0 lub Raspberry Pi.
Podłączenie i opis wyprowadzeń
Moduł posiada proste złącza goldpin do samodzielnego wlutowania - raster 2,54 mm, komunikuje się poprzez I2S. Opis poszczególnych wyprowadzeń znajduje się w tabeli.
| Pin | Symbol | Opis |
|---|---|---|
| 1 | 3V | Zasilanie układu od 1,6 V do 3,6 V. |
| 2 | GND |
Masa układu. |
| 3 | BCLK |
Bit Clock. Wejście pochodzące od mikrokontrolera informujące mikrofon o czasie przesyłania danych. |
| 4 | DOUT | Wyjście danych z mikrofonu. |
| 5 | LRCL |
Left/Right Clock. Informuje kiedy rozpocząć transmisję. W stanie niskim transmituje lewy kanał, a w stanie wysokim - prawy. |
| 6 | SEL |
Wybór kanału. Domyślnie w stanie niskim czyli nadawanie odbywa się na lewym kanale. Po podłączeniu do stanu wysokiego transmituje prawy kanał. |
Specyfikacja techniczna SPH0645LM4H
- Napięcie pracy: od 1,6 V do 3,6 V V
- Zakres pracy: od 50 Hz do 15 kHz
- Mikrofon cyfrowy
- Komunikacja: I2S
- W zestawie goldpiny do samodzielnego wlutowania
- Wymiary: 17 x 13 x 2 mm
