Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - Modbus RS485 - Waveshare 17658

Indeks: WSR-16406 EAN: 5904422325992

Moduł wyposażony w 8 przekaźników potrafiącymi przełączać urządzenia o napięciu 230 V AC lub 30 V DC i maksymalnym prądzie 10 A. Cewka przekaźników zasilana jest napięciem 5 V. Moduł komunikuje się poprzez protokół Modbus RS485. Całość została zamknięta w obudowie ABS z możliwością montażu na szynie DIN.

Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - Modbus RS485 -...
139,00 zł
113,01 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V - Modbus RS485

Moduł wyposażony w 8 przekaźników mechanicznych potrafiącymi przełączać urządzenia o napięciu 230 V AC lub 30 V DC i maksymalnym prądzie 10 A. Cewka przekaźników zasilana jest napięciem 5 V. Moduł komunikuje się poprzez protokół Modbus RS485. Wyprowadzeniami modułu są złącza śrubowe. Całość została zamknięta w obudowie ABS z możliwością montażu na szynie DIN.

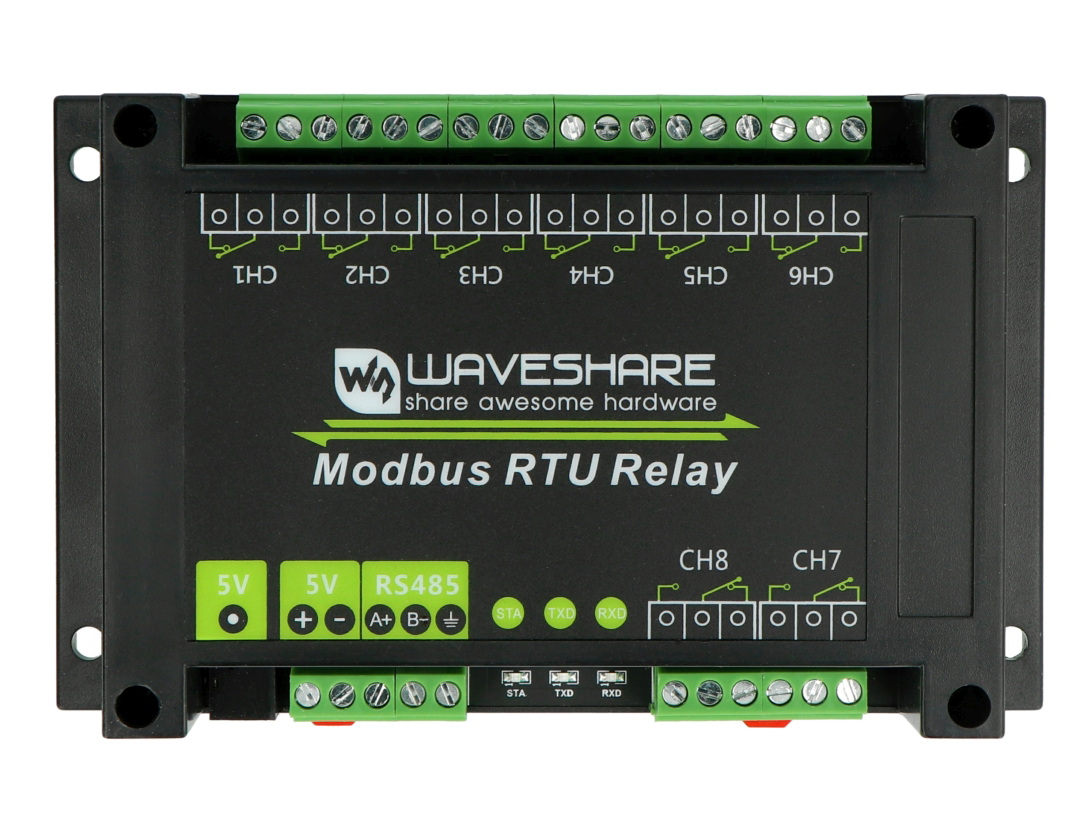

Moduł przekaźników 8-kanałów Modubus RS485

 Moduł przekaźników 8-kanałów Modubus RS485.

Elementy na płytce

Opis elementów na płytce.

Opis płytki

Na płytce znajdują się wysokiej jakości przekaźniki z szeregiem zabezpieczeń, tory połączeniowy zostały specjalnie pogrubione dla zapewnienia przepływu większej ilości prądu.

Zestaw zawiera

  • Moduł przekaźników Modbus
  • Zasilacz 5 V / 2 A z wtykiem DS 5,5 / 2,1 mm

Przykład podłączenia

Przekaźniki potrafią przełączać napięcie 230 V AC lub 30 V DC o maksymalnym prądzie 10 A. Cewka przekaźników zasilana jest napięciem 5 V.

Specyfikacja modułu przekaźników

  • Napięcie zasilania cewki: 5 V
  • Interfejs komunikacyjny: RS485
  • Prędkość transmisji: 4800, 9600, 19200, 3840, 57600, 128000, 256000
  • Domyślny format komunikacji: 9600, N, 8, 1
  • Ilość przekaźników: 8
  • Złącza: 1NO 1NC
  • Protokół komunikacyjny: standardowy protokół Modbus RTU
  • Adres RS485: od 1 do 255
  • Ochrona złącz RS485: odgromowe i przeciwprzepięciowe 600 W, zabezpieczenie ESD 15 kV
  • Wskaźnik LED:
    • STA: wskaźnik MCU, miga gdy MCU działa normalnie
    • TXD: wskaźnik TX, miga podczas wysyłania danych
    • RXD: wskaźnik RX, miga podczas odbierania danych
  • Wymiary: 145 x 90 mm
Przykład podłączeniaPrzykład podłączenia.



Ilość kanałów 8
Interfejs USB / RS485
Szerokość opakowania 20.8 cm
Wysokość opakowania 14.8 cm
Głębokość opakowania 5.1 cm
Masa opakowania 0.417 kg

Jakub

09/09/23

Pytanie: Czy ten przekaźnik może działać na zewnątrz? Jaką ma tolerancję temperatury i wilgotności?
Odpowiedź: Moduł przeznaczony jest do montażu wewnątrz budynku, w rozdzielnicy na szynie DIN. Nie posiada on klasy IP. Producent nie podaje informacji odnośnie temperatury i wilgotności pracy.
