Opis produktu: EcoDuino - automatyczna podlewaczka roślin - DFRobot KIT0003
Inteligentne urządzenie do automatycznego podlewania roślin. Dzięki czujnikom wilgotności podłączonym do kontrolera zgodnego z Arduino moduł wykrywa kiedy należy uruchomić pompę, która podlewa roślinę przy pomocy wężyka.
Programowanie
Urządzenie jest kompatybilne z Arduino Leonardo co oznacza, że może być programowane poprzez darmowe środowisko Arduino IDE z wykorzystaniem przewodu microUSB.
EcoDuino - automatyczna podlewaczka roślin - zestaw.
|
W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu microUSB (w zestawie) oraz wybrać w środowisku Arduino IDE płytkę Arduino Leonardo. Przewodnik użytkownika wraz z przykładowym programem dla Arduino można znaleźć w systemie Wiki Doc. |

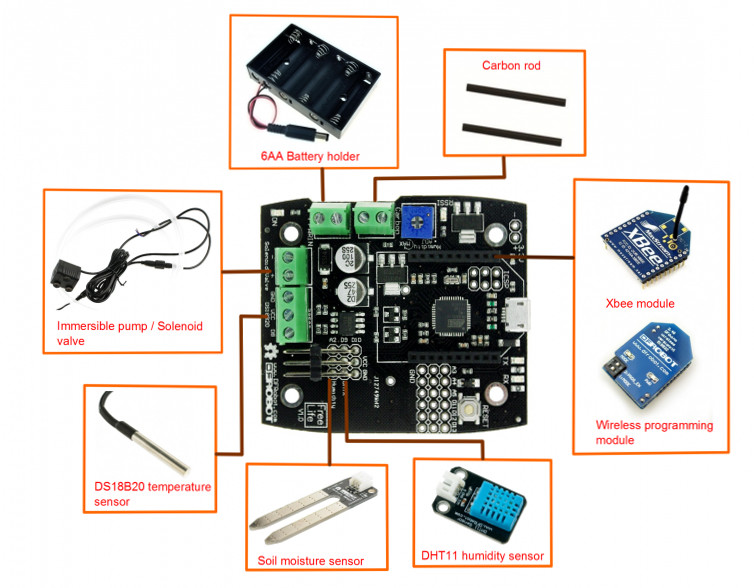

Rozkład podłączenia elementów, szczegółowy opis znajduje się w przewodniku użytkownika.
Specyfikacja techniczna
- Płytka główna
- Napięcie zasilania płytki głównej: od 6 V do 12 V
- Mikrokontroler: ATmega 32u4
- Płytka posiada 5 pinów cyfrowych I/O i 4 wejść analogowych
- Gniazdo do czujnika wilgotności (w zestawie)
- Gniazdo do podłączenia pompy (w zestawie)
- Możliwość ustawienia progu wilgotności po którym załączy się pompka przy pomocy potencjometru
- Gniazdo do podłączenia modułu komunikacji XBee
- Gniazdo micro USB do programowania (przewód znajduje się w zestawie)
- Zacisk śrubowy 3,5 mm
- Wymiary: 75 x 50 mm
- Pompa
- Napięcie zasilania pompy: od 4,5 V do 12 V
- Moc: maks. 5 W
- Przepływ od 100 do 350 L/H
- Wymiary: 38 x 38 x 29 mm
- Masa: 125 g

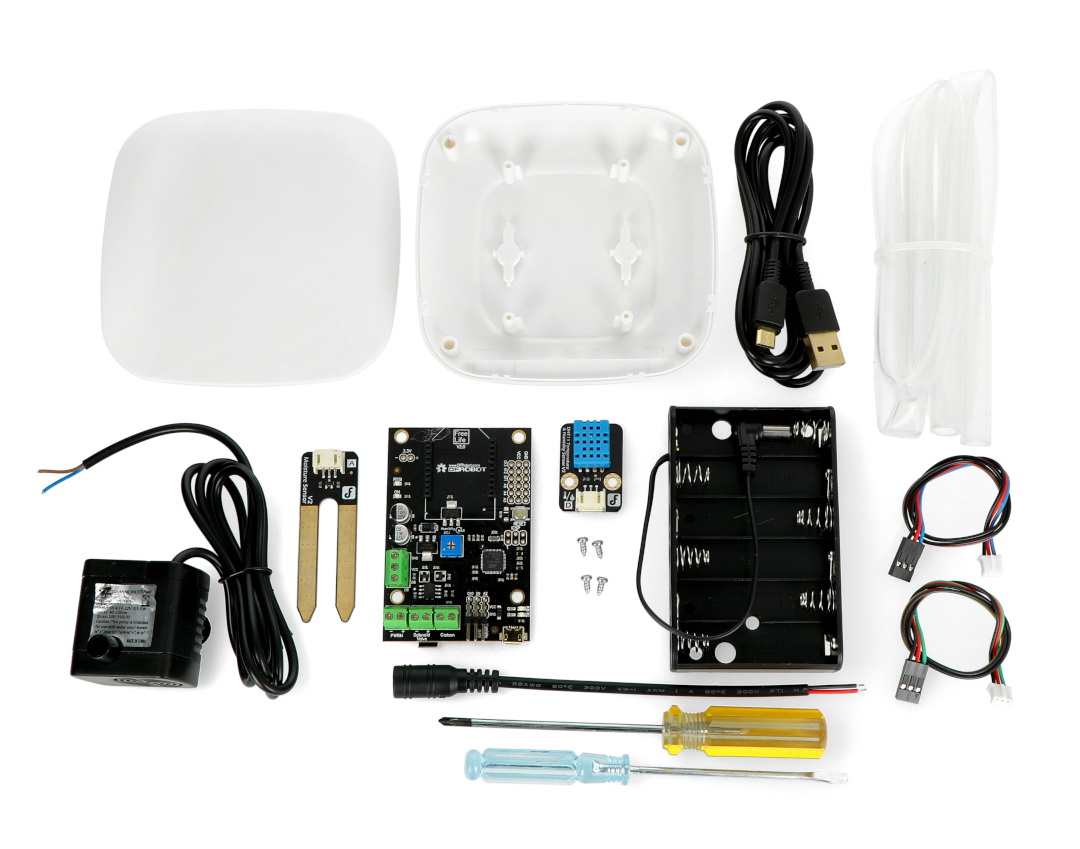

W zestawie:
- Płytka główna
- Obudowa do płytki głównej
- Czujnik wilgotności gleby
- Czujnik temperatury i wilgotności powietrza DHT11
- Wężyk do wody
- Pompa
- Koszyk na 6 baterii AA (brak baterii w zestawie, do nabycia osobno)
- Przewód microUSB do programowania
- Dwa śrubokręty
- Gniazdo DC
- Zestaw przewodów do podłączenia zasilania

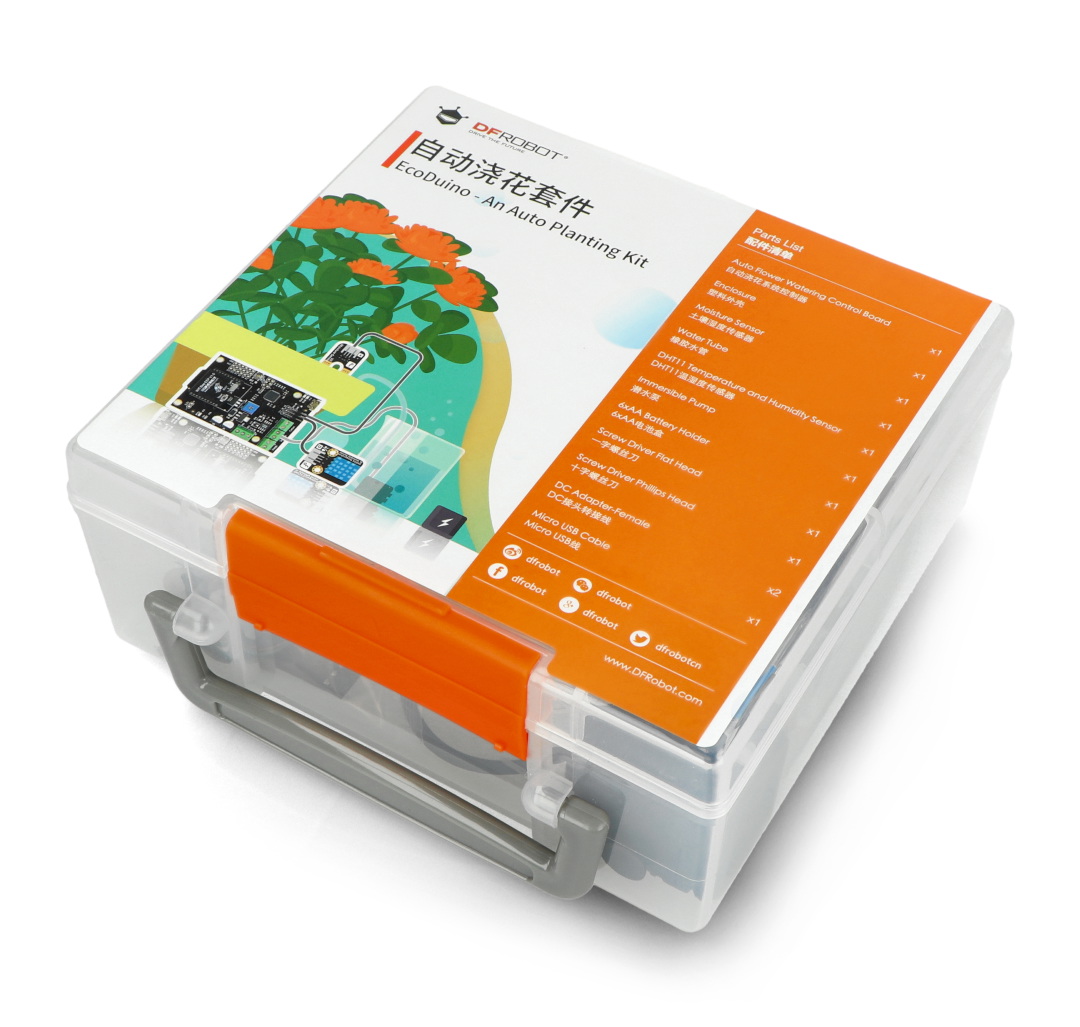

Całość zestawu zapakowana została w wygodny organizer.
Nawadnianie ma znaczenie
Aby roślinność mogła się zdrowo rozwijać i była utrzymana w dobrym stanie, konieczne jest zapewnienie roślinom niezbędnych składników odżywczych. W procesie fotosyntezy, ważną rolę odgrywa światło słoneczne, dwutlenek węgla i...woda. W okresie suszy, z powodu braku deszczu, konieczne jest zapewnienie roślinom nawadniania sztucznego. W tym celu należy skorzystać z odpowiednich urządzeń przeznaczonych do irygacji gleby, z której rośliny czerpią wodę. Podlewaczka EcoDuino to urządzenie, które znakomicie się w tym celu sprawdzi.
Jak działa EcoDuino?
Zestaw EcoDuino zawiera kilka elementów, które są niezbędne do funkcjonowania małego systemu nawadniania roślin. Czujnik wilgotności i temperatury powietrza oraz czujnik wilgotności gleby wykonują pomiary w czasie rzeczywistym, przekazując sygnały cyfrowe i analogowe do mikrokontrolera w płytce Arduino. Kiedy pomiary wykażą spadek wilgotności gleby poniżej wartości progowej, Arduino wysyła sygnał na otwarcie elektrozaworu i załączenie silniczka pompy doprowadzającej wodę przez wężyki. EcoDuino można także wykorzystać jako element inteligentnej instalacji domowej, który automatycznie uzupełnia wodę w doniczkach z roślinami.
