Opis produktu: M5PaperS3 - moduł deweloperski z wyświetlaczem e-Ink 4,7'' 960 x 540 px - ESP32-S3 - M5Stack C139
M5PaperS3 to moduł deweloperski od M5Stack oparty na ESP32-S3R8 z 8 MB pamięci PSRAM i 16 MB pamięci Flash. Wyposażony w ekran e-Ink o przekątnej 4,7" i rozdzielczości 960 x 540 px, obsługujący aż 16 poziomów skali szarości. Panel GT911 obsługuje dwupunktowy dotyk oraz gesty, co zwiększa intuicyjność obsługi. Moduł integruje żyroskop BMI270, umożliwiający funkcje wybudzania, pasywny buzzer do sygnalizacji dźwiękowej oraz fizyczny przycisk do sterowania. Dzięki RTC BM8563 i akumulatorowi o pojemności 1800 mAh, M5PaperS3 oferuje długi czas pracy w trybie niskiego poboru energii, a także możliwość monitorowania stanu akumulatora w czasie rzeczywistym. Z tyłu obudowy znajduje się port zgodny z Grove do podłączania zewnętrznych modułów oraz wbudowany magnes, pozwalający na łatwe mocowanie do metalowych powierzchni. M5PaperS3 wspiera USB OTG, umożliwiając podłączanie dodatkowych urządzeń peryferyjnych. Kompatybilność z UIFlow 2.0, Arduino IDE i ESP-IDF ułatwia programowanie. M5PaperS3 to idealne rozwiązanie do zastosowań IoT, monitoringu środowiska, automatyki domowej i e-etykiet.
M5PaperS3 - moduł deweloperski z wyświetlaczem e-Ink 4,7'' 960 x 540 px - ESP32-S3 - M5Stack C139.
M5PaperS3 jest wyposażony w układ ESP32-S3R8, który oferuje 8 MB pamięci PSRAM i 16 MB pamięci Flash.
Główne cechy M5PaperS3
- ESP32-S3R8 - dwurdzeniowy procesor Xtensa LX7 o taktowaniu 240 MHz oferujący łączność WiFi 2,4 GHz
- Ekran e-Ink 4,7'' - rozdzielczość 960 x 540 px, 16 odcieni szarości, niskie zużycie energii
- Panel GT911 - obsługuje wielodotyk i gesty, ułatwia interakcję
- Pamięć - 8 MB PSRAM i 16 MB Flash, obsługa kart microSD dla większej pojemności
- Akumulator 1800 mAh - długi czas pracy, obsługa RTC do zarządzania energią
- Czujnik BMI270 - wbudowany żyroskop umożliwia wykrywanie ruchu i interakcje
- USB OTG - wsparcie dla podłączania zewnętrznych urządzeń i aktualizacji firmware
- Obsługa UIFlow 2.0, Arduino IDE, ESP-IDF - elastyczność w programowaniu
Uwaga!
Ze względu na problemy z synchronizacją protokołu QC3.0/2.0 w oprogramowaniu układowym M5PaperS3 istnieje ryzyko generowania wysokiego napięcia przez standard Power Delivery, które może skutkować uszkodzeniem urządzenia. Producent zaleca powstrzymanie się od używania ładowarek QC3.0/2.0 do momentu rozwiązania problemu z oprogramowaniem układowym.
Kompatybilność i programowanie
M5PaperS3 współpracuje z popularnymi środowiskami: UIFlow 2.0 (graficzny interfejs), Arduino IDE (programowanie w C / C++), ESP-IDF i Platform.IO. Obsługuje PSRAM w trybie Octal i korzysta z biblioteki epdiy do obsługi e-Ink. Możliwe jest rozszerzenie funkcji poprzez USB OTG i interfejs Grove.

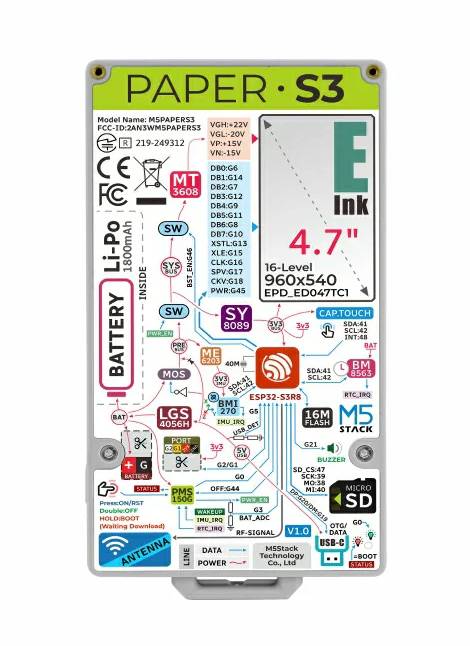

Złącza, interfejsy i moduły dodatkowe
- USB typu C - komunikacja i ładowanie
- microSD - przechowywanie i odczyt danych
- USB OTG - podłączanie urządzeń i aktualizacja oprogramowania
- Złącze zgodne ze standardem Grove - rozszerzenie o dodatkowe czujniki i moduły (3V3, GND, G1, G2)
- Akumulator 1800 mAh - ładowany przez USB typu C, obsługa monitorowania napięcia
- Przycisk fizyczny - włączanie, reset, tryb programowania
- RTC BM8563 - zegar czasu rzeczywistego z obsługą uśpienia
- Buzzer - sygnalizacja dźwiękowa
- Żyroskop BMI270 - wykrywanie ruchu i podnoszenia urządzenia

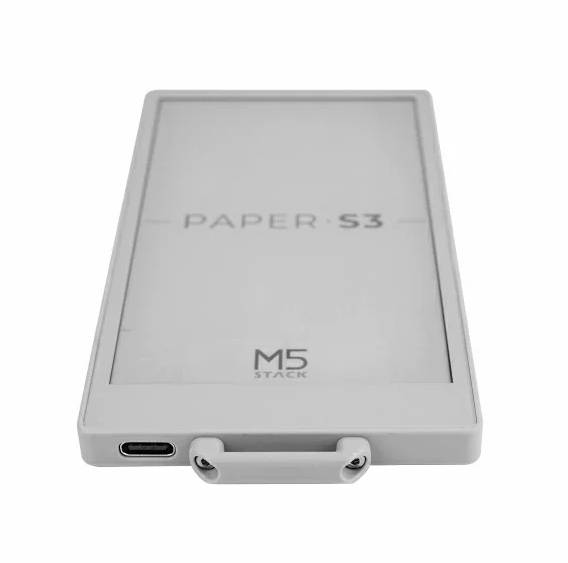

Na górze obudowy znajduje się uchwyt pozwalający na wygodne przenoszenie lub powieszenie modułu.

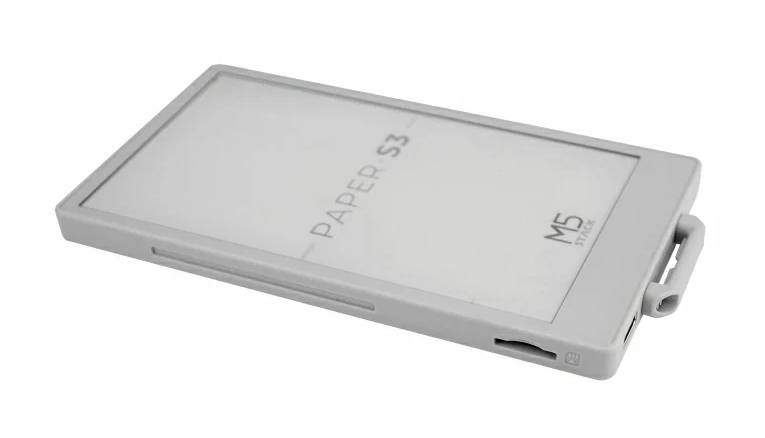

Moduł M5Stack z wyświetlaczem e-Ink posiada slot na kartę microSD.
Zastosowania w praktyce
W porównaniu ze standardowymi ekranami LCD wyświetlacze e-paper są bardziej przyjazne dla wzroku, dlatego też z powodzeniem mogą być stosowane wszędzie tam, gdzie nasze oczy są narażone na dłuższe obcowanie z wyświetlaczem. Dodatkowo ilość energii pobieranej przez ten rodzaj ekranu jest dużo niższa, a raz wgrany obraz może być wyświetlany nawet po odłączeniu zasilania. M5PaperS3 sprawdzi się w wielu aplikacjach, takich jak:
- IoT i automatyka domowa - panel sterowania, inteligentne etykiety
- Monitorowanie środowiska - wyświetlanie danych pomiarowych z czujników
- Etykiety elektroniczne - inteligentne oznaczanie produktów
- Edukacja i nauka - programowalne interfejsy do nauki elektroniki
| Specyfikacja techniczna M5PaperS3 | |
|---|---|
| SoC | ESP32S3R8, Xtensa 32-bit LX7 Dual-Core Processor, 240 MHz, 2,4 GHz WiFi |
| Pamięć PSRAM | 8 MB PSRAM |
| Pamięć Flash | 16 MB External Flash |
| Pamięć masowa | obsługa kart microSD |
| Wyświetlacz | 4,7'' e-Ink (EPD_ED047TC1), 960 x 540 px, 16 poziomów szarości |
| Funkcja dotyku | obsługa dotyku dwupunktowego i gestów (GT911 Capacitive Touch Panel) |
| Czujniki | żyroskop BMI270 (adres komunikacyjny: 0x68) |
| USB | OTG / CDC / MSC / Firmware Flashing |
| Zasilanie | 5 V / 500 mA |
| Interfejsy peryferyjne | Złącze 4-pinowe o rastrze 1,25 mm (3V3 + GND + 2x GPIO) do rozszerzenia czujników i urządzeń |
| Akumulator | 3,7 V 1800 mAh (układ ładowania: LGS4056H) |
| Złącze akumulatora | SMT-HDR 2-pin z rastrem 1,25 mm |
| Prąd ładowania | 5 V / 176 mA |
| Zarządzanie energią | PMS150G (kontrola włączania / wyłączania i trybu programowania), wbudowany układ RTC BM8563 (adres komunikacyjny: 0x51) |
| Przyciski | 1x przycisk fizyczny (kontrola urządzenia, włączanie/wyłączanie, reset, tryb programowania) |
| Głośnik | wbudowany pasywny buzzer |
| WiFi | zasięg komunikacji 111 m (w otwartej przestrzeni, antena ustawiona pionowo pod kątem 90° do podłoża) |
| Pobór mocy | Tryb niskiego poboru: DC 4,2 V / 9,28 µA (główne zasilanie wyłączone, żyroskop w trybie niskiego poboru) Tryb czuwania: DC 4,2 V / 949,58 µA (główne zasilanie wyłączone, żyroskop włączony) Tryb pracy: DC 4,2 V / 154,02 mA (główne zasilanie włączone) |
| Temperatura pracy | od 0°C do 40°C |
| Wymiary | 121,5 x 67,7 x 7,7 mm |
| Masa | 89,3 g |
| Porównanie modeli M5Paper | ||
|---|---|---|
| Cecha | PaperS3 | Paper V1.1 |
| Mikrokontroler | ESP32-S3R8 | ESP32-D0WDQ6-V3 |
| Sterowanie ekranem e-Ink | Bezpośrednio przez ESP32-S3R8 | IT8951 |
| Czujniki | BMI270, BM8563 | BM8653 |
| Zarządzanie zasilaniem |
Jedno kliknięcie przyciskiem bocznym - włączenie, podwójne kliknięcie - wyłączenie. Tryb pobierania: długie przytrzymanie przycisku, czerwona dioda w dolnym rogu miga. |
Przycisk zasilania (przytrzymać 2 sekundy) - włączenie. Wyłączenie poprzez API lub przycisk reset na tylnej obudowie. Pobieranie: zainstaluj sterownik i rozpoznaj port. |
| Pamięć | Flash: 16 MB, PSRAM: 8 MB | Flash: 16 MB, PSRAM: 8 MB |
| Akumulator | 1800 mAh | 115 0mAh |
| Połączenie do pobierania | Bezpośrednie połączenie z ESP32S3, automatyczne rozpoznawanie portu | CH9102 Serial Chip |
| Antena | Ulepszona antena dla większej stabilności sygnału | Pierwsza generacja anteny |
| Rozmiar | 121,5 x 67,7 x 7,7 mm | 118 x 66 x 10 mm |
