Fermion - mini wzmacniacz stereo audio - 3 W - DFRobot DFR0119-O

Indeks: DFR-19379 EAN: 6959420918621
Mini wzmacniacz stereo audio pozwalający na podłączenie głośników o mocy 3 W i impedancji 4 Ohm. Moduł został wyprodukowany przez firmą DFRobot. Wyposażony w dwa kanały: prawy i lewy, które mogą emitować stereofoniczny dźwięk przestrzenny. Niewielkie wymiary oraz wygodny rozstaw otworów montażowych i wyprowadzeń pozwalają na osadzenie elementu na dowolnym urządzeniu. Znajduje zastosowanie w systemach głosowych w projektach robotów, pozytywkach DIY czy scenariuszach zakładających modyfikację dźwięku.
Fermion - mini wzmacniacz stereo audio - 3 W - DFRobot DFR0119-O
29,90 zł
24,31 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: Fermion - mini wzmacniacz stereo audio - 3 W - DFRobot DFR0119-O

Mini wzmacniacz stereo audio pozwalający na podłączenie głośników mocy 3 W i impedancji 4 Ohm. Moduł został wyprodukowany przez firmą DFRobot. Wyposażony w dwa kanały: prawy i lewy, które mogą emitować stereofoniczny dźwięk przestrzenny. Niewielkie wymiary oraz wygodny rozstaw otworów montażowych i wyprowadzeń pozwalają na osadzenie elementu na dowolnym urządzeniu. Znajduje zastosowanie w systemach głosowych w projektach robotów, pozytywkach DIY czy scenariuszach zakładających modyfikację dźwięku.

Mini wzmacniacz stereo audio posiada dwa tryby: tryb uśpienia oraz tryb pracy. Gdy wyprowadzenie SHDN jest w stanie niskim (0 V) - obwód polaryzacji wzmacniacza zostanie zamknięty, a następnie moduł przejdzie w tryb uśpienia. Z kolei, gdy pin SHDN jest w stanie wysokim (5 V) - tryb pracy zostanie włączony. Wzmacniacz audio stereo jest domyślnie ustawiony w trybie pracy.

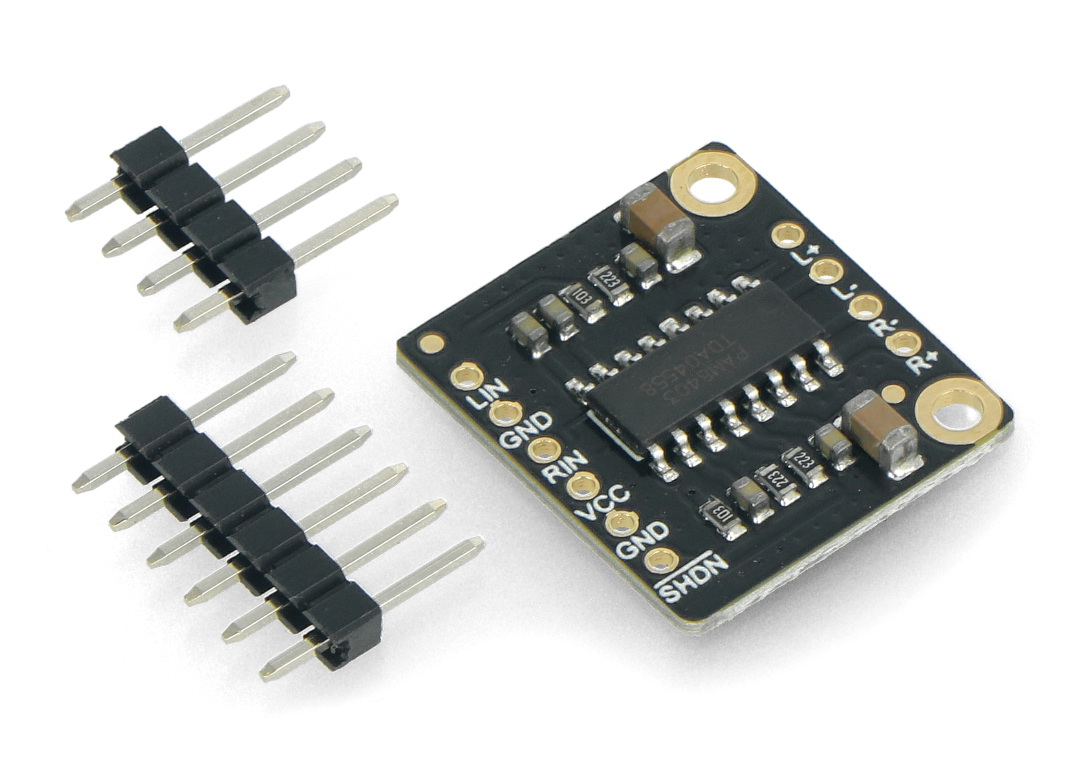

Zestaw zawiera odpowiednie złącza goldpin, które należy samodzielnie przylutować.

Zestaw zawiera odpowiednie złącza goldpin, które należy samodzielnie przylutować.

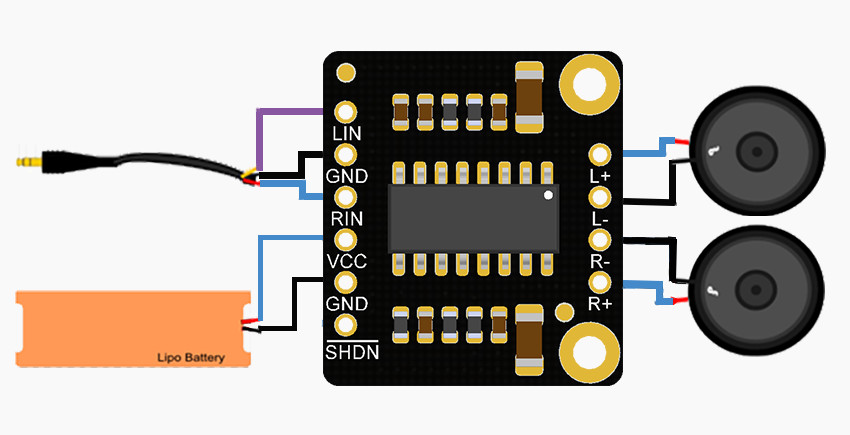

Schemat połączeń wzmacniacza z podzespołami peryferyjnymi.

Schemat połączeń wzmacniacza z podzespołami peryferyjnymi.

Zasady podłączenia

  • Bieguny dodatnie i ujemne nie mogą być połączone odwrotnie
  • Bieguny ujemne dla kanałów wysokiego i niskiego są niezależne, nie należy łączyć ich ze sobą
  • Napięcie zasilające nie powinno być wyższe niż 5,5 V, ponieważ zbyt wysokie napięcie spowoduje trwałe uszkodzenie układu scalonego

W naszym asortymencie znajdziesz także głośniki analogowe oraz akumulatory Li-Pol. Zapraszamy do zapoznania się z ofertą.

Specyfikacja techniczna wzmacniacza

  • Typ: mini wzmacniacz stereo audio
  • Zasilanie: od 3,6 V do 5,5 V DC
  • Moc wyjściowa: 3 W (4 Ohm) 5 V
  • Klasa wzmacniacza: D
  • Obsługa dwóch kanałów: lewy i prawy
  • Dwa tryby pracy: tryb uśpienia / tryb pracy
  • Wydajność: > 90%
  • Wymiary modułu: 15,5 x 24 mm
  • Średnica otworów montażowych: 2 mm
  • Rozstaw pól lutowniczych: 2,54 mm
  • Masa: 7 g

Zawartość zestawu

  • Mini wzmacniacz stereo audio 3 W od DFRobot
  • Złącze goldpin - raster 2,54 mm:
    • 1x4 pin - 1 szt.
    • 1x6 pin - 1 szt.

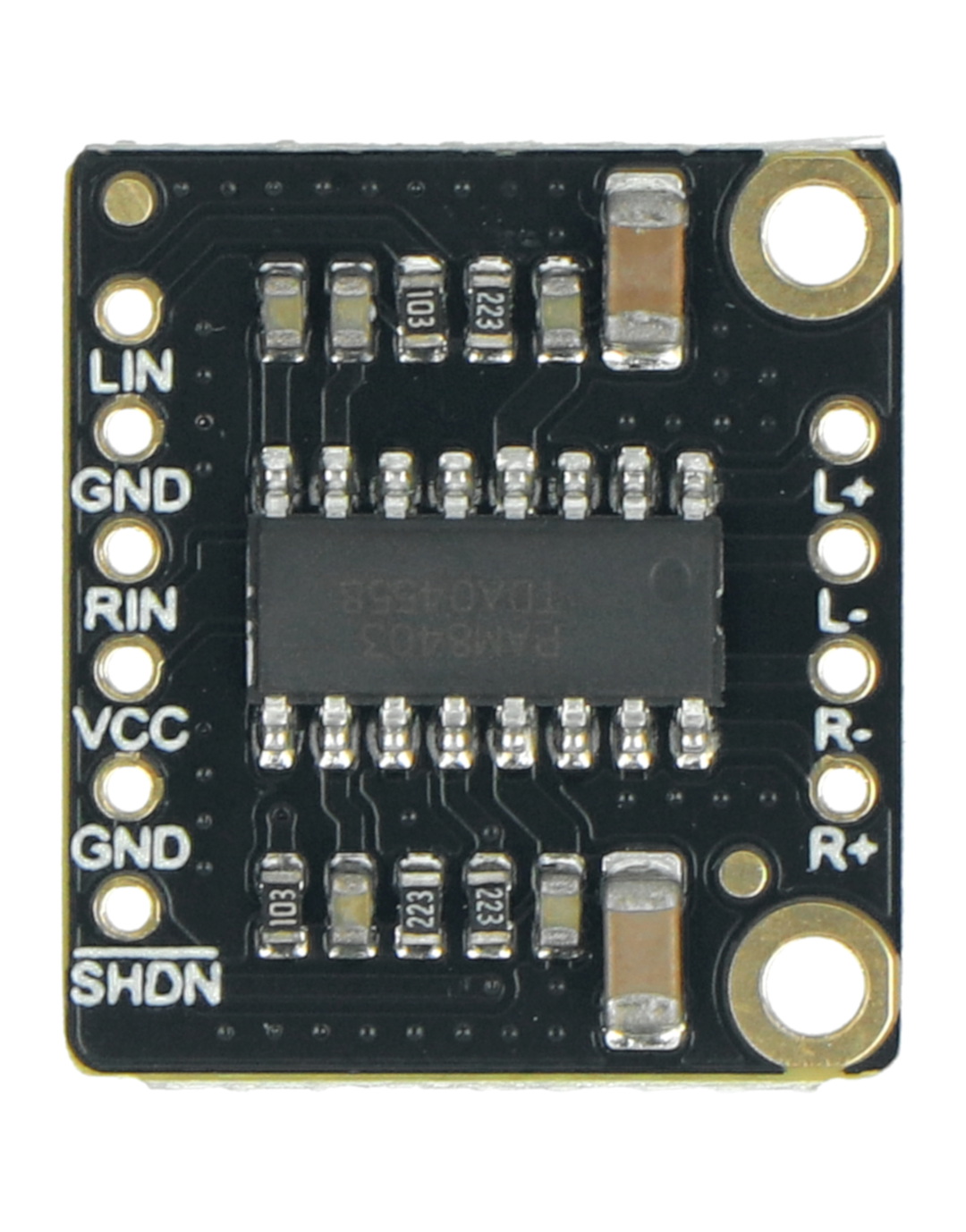

Fermion - mini wzmacniacz stereo/audio 3 W wyprodukowany przez DFRobot.

Fermion - mini wzmacniacz stereo audio 3 W wyprodukowany przez DFRobot.

Szerokość opakowania 5.6 cm
Wysokość opakowania 6.1 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.008 kg
