Czujnik ruchu PIR MCE32 220-240V - sufitowy do zabudowy

Indeks: MOD-05185 EAN: 5903292802893

Czujnik typu PIR pozwala na wykrywanie ruchu. Wykorzystywany jest do automatycznego sterowania oświetleniem lub innymi urządzeniami. Czujnik działa na podczerwień. Aktywowany pod wpływem ruchu obiektu wydzielającego ciepło. Sensor zasilany jest napięciem od 220 V do 240 V AC, może załączać żarówki o mocy do 800 W.

Czujnik ruchu PIR MCE32 220-240V - sufitowy do zabudowy
34,90 zł
28,37 zł netto
Zapłać później
Producent: OEM

Opis produktu: Czujnik ruchu PIR MCE32 220-240 V - sufitowy do zabudowy

Czujnik typu PIR pozwala na wykrywanie ruchu. Wykorzystywany jest do automatycznego sterowania oświetleniem lub innymi urządzeniami. Czujnik działa na podczerwień. Aktywowany pod wpływem ruchu obiektu wydzielającego ciepło. Sensor zasilany jest napięciem od 220 V do 240 V AC, może załączać żarówki żarnikowy o mocy do 800 W oraz LED i energooszczędne o mocy do 200 W. Sensor posiada możliwość regulacji czasu świecenia po wykryciu obiektu za pomocą przełączników. Dostępne są wartości do 5 s do 8 min. Zasięg działania również można ustawić na 3 m lub 6 m.

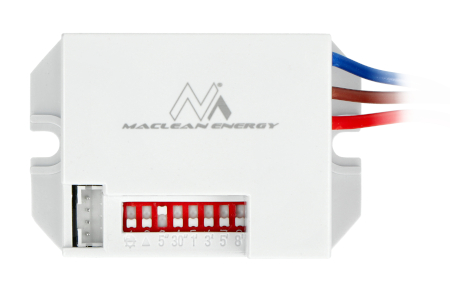

Czujnik ruchu PIR MCE32 220-240 V - sufitowy do zabudowy.

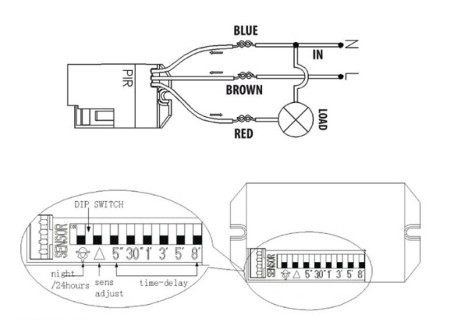

Schemat podłączenia czujnika.

Specyfikacja czujnika ruchu PIR

  • Napięcie zasilania: od 220 V do 240 V
  • Kąt widzenia:
    • Instalacja  ścienna: 120°
    • Instalacja sufitowa: 360°
  • Zasięg: od 3 m do 6 m przy 24° (do wyboru)
  • Czujnik identyfikuje dzień i noc
    • Tryb SUN: urządzenie pracuje w dzień i w nocy
    • Tryb MOON: działa tylko przy oświetleniu poniżej 10 luxów
  • Regulowany zakres czułości światła: od 10 lux do 2000 lux
  • Temperatura pracy: od -20°C do 40°C
  • Regulowany czas świecenia:
    • 5 s
    • 30 s
    • 1 min
    • 3 min
    • 5 min
    • 8 min
  • Pobór prądu: ok 0,5 W
  • Maksymalna moc czujnika:
    • Żarówki żarnikowe: 800 W
    • Żarówki energooszczędne i LED: 200 W
  • Wysokość montażu:
    • Montaż ścienny: od 1,8 m do 2,5 m
    • Montaż sufitowy: od 2,2 m do 4 m
  • Stopień ochrony: IP20
  • Wymiary czujnika: 15 x 25 mm
  • Wymiary modułu sterującego: 55 x 37 x 26 mm

Dookólna czujka ruchu z przekaźnikiem

Moduł wyłącznika sterowanego czujnikiem ruchu typu PIR. Zestaw składa się z montowanego na krótkim przewodzie sensora dookólnego oraz modułu sterującego z wyjściem, pozwalającym na bezpośrednie załączanie obciążenia (np. lampy aktywowanej ruchem).

Czujnik ruchu PIR MCE32 220-240V - sufitowy do zabudowy oferuje zasięg detekcji od 3 do 6 metrów. Może pracować w trybie SUN (uruchamianie niezależnie od oświetlenia zewnętrznego) lub MOON (aktywacja możliwa tylko przy oświetleniu poniżej progu, ustawianego w zakresie od 10 do 2000 lux). Czas świecenia można regulować w zakresie od 5 sekund do nawet 8 minut.

Czujka ruchu – schemat instalacji i dobór

W przypadku prezentowanej czujki do sterowania oświetleniem, nie jest wymagane użycie dodatkowego przekaźnika – urządzenie posiada wbudowany sterownik o obciążeniu do 800 W (w przypadku klasycznej żarówki) lub 200 W (żarówki LED i energooszczędne). Do zacisków czujki należy doprowadzić zasilanie sieciowe (niebieski i brązowy przewód), zaś sterowany odbiornik powinien zostać podłączony pomiędzy przewód zerowy (brązowy), a czerwony przewód wyjściowy.

W zależności od konkretnego zastosowania, do danej instalacji może zostać wybrana czujka ruchu sufitowa, narożna bądź ścienna. Czujki sufitowe dają dość dużą swobodę podczas montażu, gdyż ich pole widzenia sięga zwykle 360o - są zatem w stanie reagować na ruch w niemal dowolnym punkcie pomieszczenia. Czujki narożne i ścienne pozwalają z kolei na lepszą kontrolę monitorowanego obszaru, co zwykle ma znaczenie przede wszystkim w systemach alarmowych.

Czujnik podczerwieni MCE32 - zasada działania

Czujniki ruchu typu PIR znajdują zastosowanie wszędzie tam, gdzie zachodzi konieczność automatyzacji włączania i wyłączania urządzeń elektrycznych. Znakomitym przykładem takiego czujnika jest PIR MCE32. Czujnik ten posiada wbudowany generator wiązki podczerwieni, która jest odbijana z powrotem do czujnika od obiektów o temperaturze własnej wyższej względem temperatury otoczenia. Wykrycie przez czujnik obiektu o takiej temperaturze, powoduje wysłanie przez czujnik sygnału wyzwalającego np. włączenie oświetlenia.

Bezobsługowe sterowanie oświetleniem z czujnikiem PIR MCE32

Czujnik ruchu PIR MCE32 umożliwia bezobsługowe sterowanie czasowego załączania i wyłączania oświetlenia. Wbudowany zespół przełączników typu DIP umożliwia nastawienie parametrów czujnika, takich jak próg zadziałania oraz czas włączenia oświetlenia od chwili wyzwolenia. Czujnik PIR MCE32 znakomicie sprawdzi się jako pomocnicze sterowanie oświetleniem zewnętrznym, a także wentylacją odciągową w łazienkach.

Napięcie zasil. od 220 V AC
Napięcie zasil. do 240 V AC
Napięcie nominal. 230 V AC
Moduł - typ PIR
Moduł - montaż Natynkowy
Inteligentny budynek Czujnik ruchu
Szerokość opakowania 5 cm
Wysokość opakowania 5 cm
Głębokość opakowania 12 cm
Masa opakowania 0.07 kg
