Opis produktu: Laserowy czujnik pyłu - PM2,5 - PMS1003 - 5V UART
Cyfrowy czujnik służący do pomiaru stężenia zawieszonych cząstek pyłu w powietrzu, umożliwia monitorowanie czystości powietrza w czasie rzeczywistym. Pomiar odbywa się poprzez przetłoczenie powietrza przez wentylator. Tam właśnie, za pomocą wiązki światła, laser wychwytuje zawieszone cząsteczki pyłu, zanieczyszczeń z powietrza, a następnie światło pada na czujnik i uzyskuje krzywą rozproszenia światła. Urządzenie mierzy współczynnik PM2,5. Układ zasilany jest napięciem 5 V, natomiast interfejs pracuje z napięciem 3,3 V, komunikuje się poprzez interfejs UART.
Laserowy czujnik pyłu / czystości powietrza - PM2,5 - PMS1003 - 5V UART.
Czujniki te można używać w pomieszczeniach zamkniętych np. w kuchniach, a także w oczyszczaczach powietrza / klimatyzacjach, sprzętach do badań środowiska czy wykrycia dymu papierosowego. Układ zasilany jest napięciem 5 V, natomiast interfejs pracuje z napięciem 3,3 V oraz komunikuje się poprzez interfejs UART. W komplecie przewód ośmio - pinowy żeńsko - żeński o długości 160 mm. Sensor można podłączyć np. do Arduino.
Laserowy czujnik pyłu / czystości powietrza - PM2,5 - PMS1003 - 5V UART.
Podłączenie

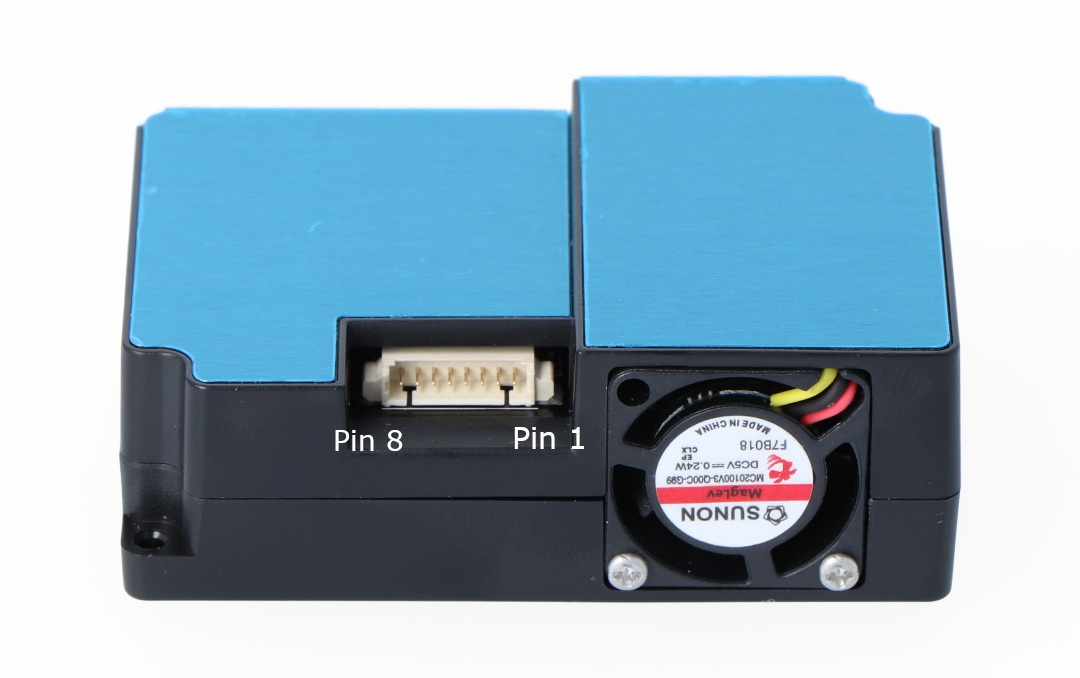

Czujnik posiada 8 wyprowadzeń, a ich opis znajduje się w tabelce.
| Pin | Opis |
|---|---|
| Pin 1 | VCC - zasilanie 5 V. |
| Pin 2 | Masa urządzenia. |
| Pin 3 | Pin SET |
| Pin 4 | RXD - odbiornik UART Działa z napięciem 3,3 V. |
| Pin 5 | TXD - nadajnik UART. Działa z napięciem 3,3 V. |
| Pin 6 | Reset. Działa z napięciem 3,3 V. |
| Pin 7 |
Nie podłączony |
| Pin 8 |
Nie podłączony |
|
Urządzenie działa z napięciem 3,3 V, w celu podłączenia z urządzeniem pracującym z wyższym napięciem zalecamy użycie konwertera napięć. |
Specyfikacja cyfrowego czujnika pyłu
- Temperatura pracy: od -10°C do 60°C
- Zakres wilgotności roboczej: od 0% do 99%
- Napięcie zasilania: 5,0 V
- Napięcie pracy: 3,3 V
- Czas odpowiedzi czujnika: ≤ 10 s
- Czujnik mierzy współczynnik PM2,5 powietrza
- Wbudowany wentylator, który pobiera próbki powietrza
- Posiada 8 wyprowadzeń
- Maksymalny prąd roboczy: 120 µA
- Zakres pomiaru:
- od 0,3 μm do 1,0 μm
- od 1,0 μm do 2,5 μm
- od 2,5 μm do 10 μm
- Wydajność liczenia:
- 50% dla 0,3 μm
- 98% dla ≥ 0,5 μm
- Maksymalny zasięg (PM2,5): ≥1000 μg/m³
- Efektywny zasięg (PM2,5): od 0 μg/m³ do 500 μg/m³
- Standardowa objętość: 0,1 L
- Wymiary: 65 mm x 42 mm x 23 mm

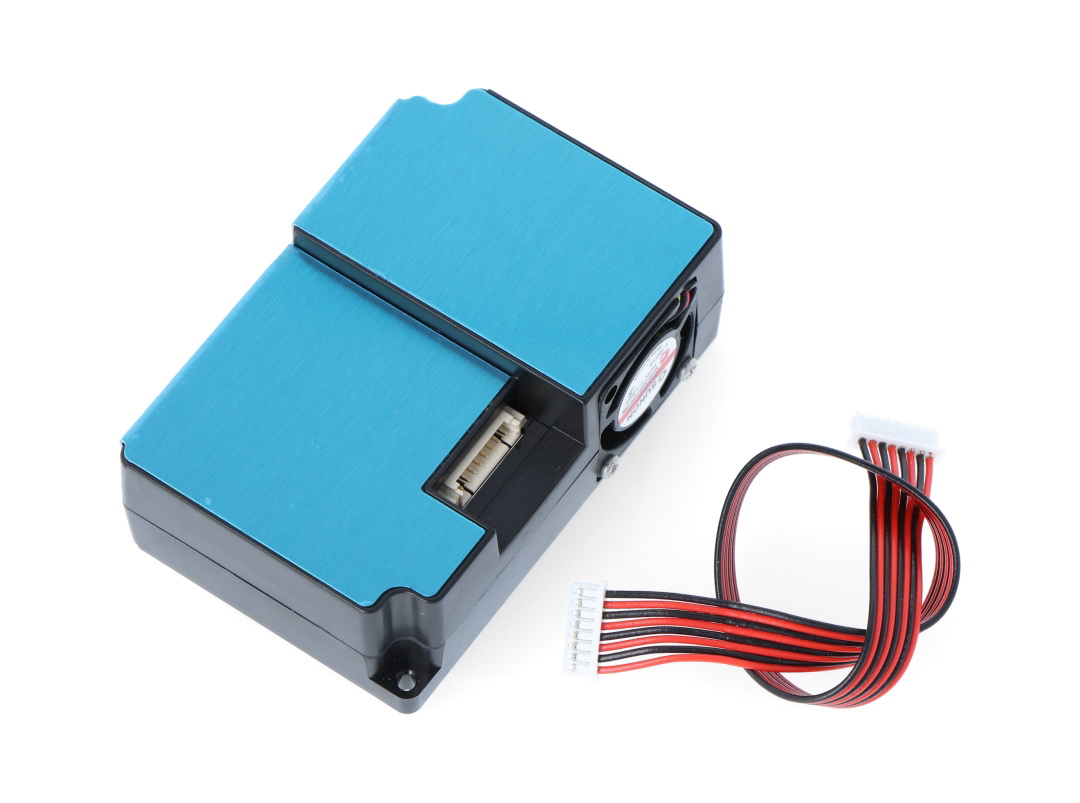

W zestawie:
- Czujnik PMS1003
- Przewód
Charakterystyka czujnika PMS1003
PMS1003 jest uniwersalnym, cyfrowym czujnikiem przeznaczonym do pomiaru czystości powietrza. Ten czujnik można zastosować w konstrukcjach przyrządów przeznaczonych do badania stężenia cząstek PM2,5 zawieszonych w powietrzu i oceny parametrów jakościowych środowiska, aby dostarczyć prawidłowe dane o zapyleniu powietrza w czasie. Wyjściem sygnału jest interfejs UART.
Zasada działania czujnika PMS1003
W konstrukcji czujnika czystości powietrza PMS1003 wykorzystywana jest zasada rozpraszania laserowego. Czujnik wytwarza wiązkę laserową w kierunku atmosfery i mierzy liczbę zawieszonych w powietrzu cząstek przechodzących przez tę wiązkę, na podstawie czego wyznacza krzywą zmiany rozpraszania światła w czasie. Ostateczne stężenie cząstek w powietrzu oblicza procesor, zgodnie z algorytmem opartym na teorii MIE. Dzięki czujnikowi PMS1003 pomiary czystości powietrza są bardzo dokładne.
