Opis produktu: Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM10 - 5V UART - PlanTower PMSA003-A
Moduł laserowego czujnika pyłu, który pozwala zmierzyć stopień czystości powietrza. Umożliwia precyzyjną analizę zanieczyszczenia znajdującego się w otoczeniu, ponieważ mierzy stężenie cząsteczek PM1.0 / PM2.5 / PM10. Podczas pomiaru wykrywa drobiny o średnicy równej nawet 0,3 μm. Zanieczyszczenia tego typu zawierają m.in. dym papierosowy i spaliny samochodowe. Czujnik PMSA003 jest zasilany napięciem stabilizowanym 5 V. Komunikacja czujnika z mikrokontrolerem odbywa się za pomocą interfejsu UART, który funkcjonuje przy napięciach o poziomie logicznym 3,3 V.

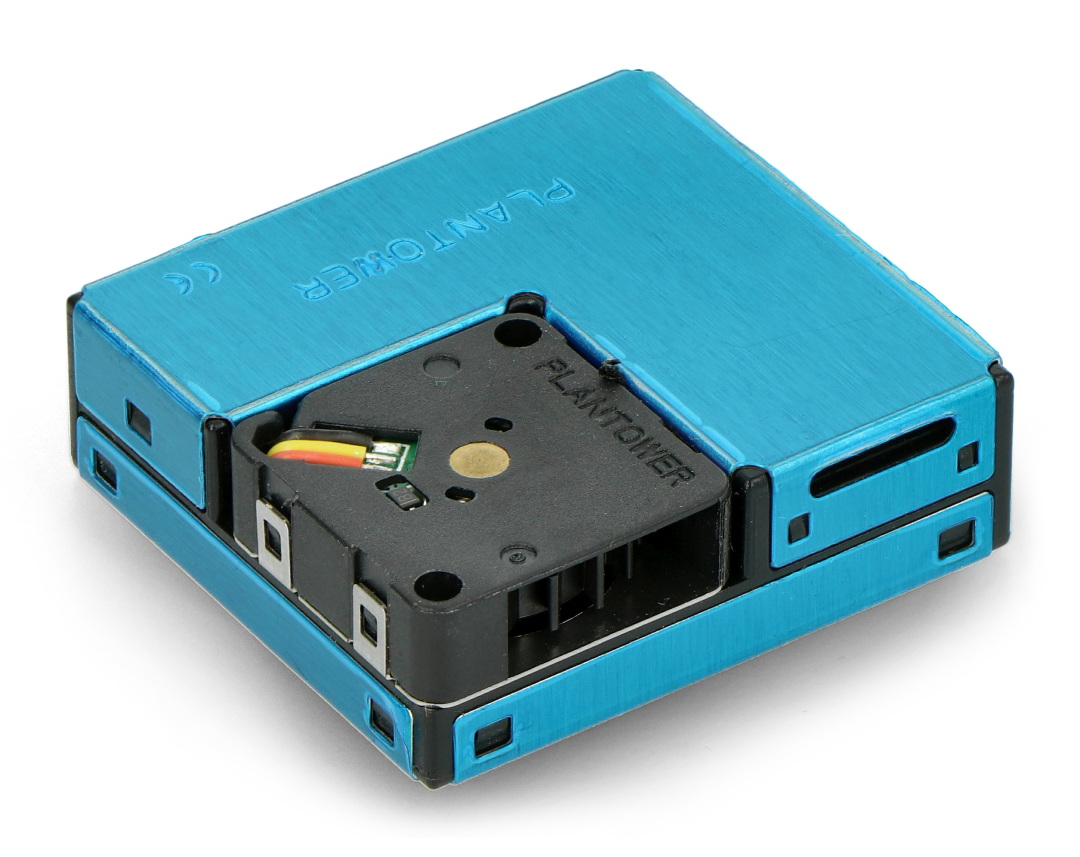

Moduł jest wyposażony w cichy wentylator, który dokładnie przetłacza cząsteczki w trakcie dokonywanego pomiaru. Czujnik posiada niebieską folię zabezpieczającą (widoczną na zdjęciu).
|
Napięcie na liniach sygnałowych RX, TX, RESET, SET nie może przekraczać 3,3 V. W przypadku sterowania modułem przy pomocy wyższego napięcia, zalecamy zastosowanie konwertera napięć. |

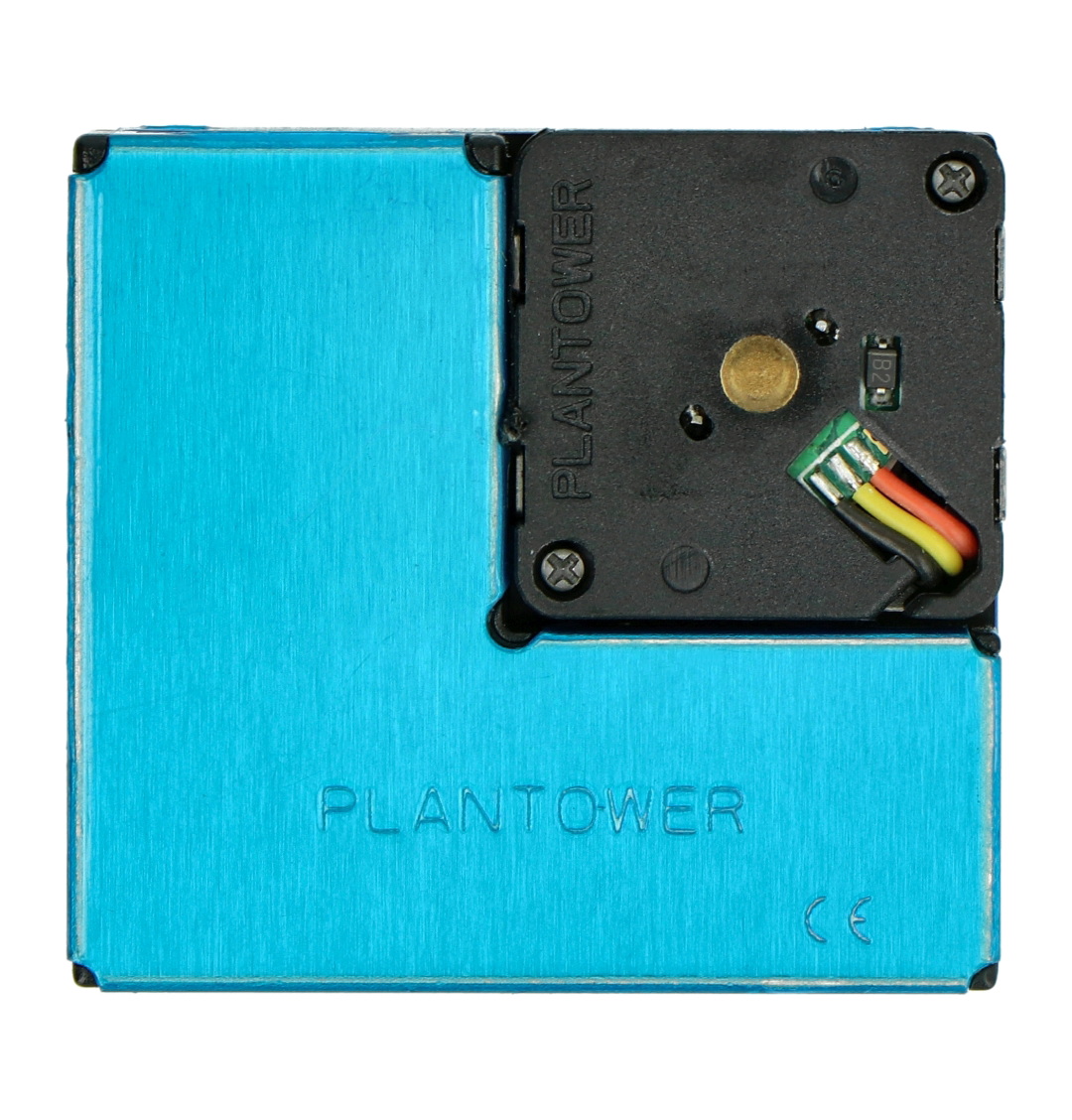

Czujnik czystości powietrza firmy PlanTower.
PlanTower PMSA003.
Specyfikacja techniczna czujnika
- Producent: PlanTower
- Napięcie zasilania: od 3,3 V do 5 V
- Pobór prądu: do 100 mA
- Interfejs: UART
- Zakres pomiarów:
- od 0,3 µm do 1,0 µm
- od 1,0 µm do 2,5 µm
- od 2,5 µm do 10 µm
- Czułość:
- 50% dla 0,3 μm
- 98% dla 0,5 μm i większych
- Temperatura pracy: od -5°C do 60°C
- Czas reakcji: poniżej 10 sekund
- Poziom interfejsu danych: 3,3 V
- Złącze: 10 pin 1,25 mm
- Kolor: srebrny
- Wymiary: 38 x 35 x 12 mm
- Masa: 20,7 g
Podłączenie czujnika czystości powietrza
Czujnik posiada 10 wyprowadzeń, w tym podwójne piny zasilania VCC i masy układu GND. Dwa piny NC pozostają nieaktywne dla tego modułu. Szczegółowy opis poszczególnych pinów znajduje się w tabeli poniżej lub w dokumentacji technicznej:
| Pin | Opis |
|---|---|
| Pin 1 (VCC) | Zasilanie 5 V. |
| Pin 2 (VCC) | Zasilanie 5 V. |
| Pin 3 (GND) | Masa układu. |
| Pin 4 (GND) | Masa układu. |
| Pin 5 (RESET) | Reset. Działa z napięciem 3,3 V. |
| Pin 6 (NC) | (Nieaktywny) |
| Pin 7 (RX) | Pin odbiornika szeregowego / poziom TTL przy 3,3 V. |
| Pin 8 (NC) | (Nieaktywny) |
| Pin 9 (TX) | Szeregowy pin transmisyjny / poziom TTL przy 3,3 V. |
| Pin 10 (SET) | Zmiana trybu pracy normal / sleep. |
Charakterystyka czujnika PMSA003
PMSA003 to cyfrowy czujnik pomiarowy przeznaczony do badania liczby cząstek stałych zawieszonych w powietrzu. Poziom zapylenia PM1.0 / PM2.5 / PM10.0 jest zamieniany na postać cyfrową, zgodnie ze specyfikacją interfejsu UART. Ten czujnik można wykorzystać do zbudowania różnych przyrządów przeznaczonych do pomiaru stężenia cząstek zawieszonych w powietrzu, a także w innym sprzęcie przeznaczonym do oceny parametrów środowiskowych w czasie rzeczywistym.
Jak działa czujnik czystości powietrza PMSA003?
Czujnik PMSA003 w swojej zasadzie działania wykorzystuje emisję światła laserowego. Światło laserowe emitowane do atmosfery jest rozpraszane przez cząstki stałe w niej obecne. Na tej podstawie wewnętrzny algorytm wyznacza krzywą zmian rozpraszania światła w dziedzinie czasu. Wynik końcowy stężenia cząstek stałych w powietrzu jest obliczany zgodnie z teorią rozwiązań MIE. Wykorzystując czujniki czystości powietrza PlanTower, można uzyskać dokładne pomiary.
