Opis produktu: TMP102 - czujnik temperatury I2C - SparkFun SEN-13314
Łatwy w użyciu czujnik temperatury dla Arduino. Zasilany napięciem od 1,4 v do 3,6 V. Komunikuje się poprzez magistralę I2C, posiada wbudowane rezystory pull-up 4.7k Ω . Czujnik podaje temperaturę z dokładnością do 0,5 °C w rozdzielczości 0,0625 °C.
|
Produkt kompatybilny z Arduino Producent udostępnia przykładowy kod wraz ze schematem podłączenia dla użytkowników Arduino. |
W związku z tym, że maksymalne napięcie z jakim pracuje układ to 3.4 V, do pracy z Arduino niezbędny jest konwerter napięć. Wyjątkiem są moduły pracujące z napięciami 3,3 V np. Arduino Pro Mini 328 - 3.3V/8MHz.
Specyfikacja czujnika temperatury
- Napięcie zasilania: od 1,4 V do 3,6 V
- Zakres pomiarowy: od -40 °C do 125 °C
- Rozdzielczość: 0,0625°C, 12 bit
- Dokładność: +/- 0,5 °C w zakresie -25 °C do 85 °C
- Interfejs komunikacyjny: I2C (TWI)

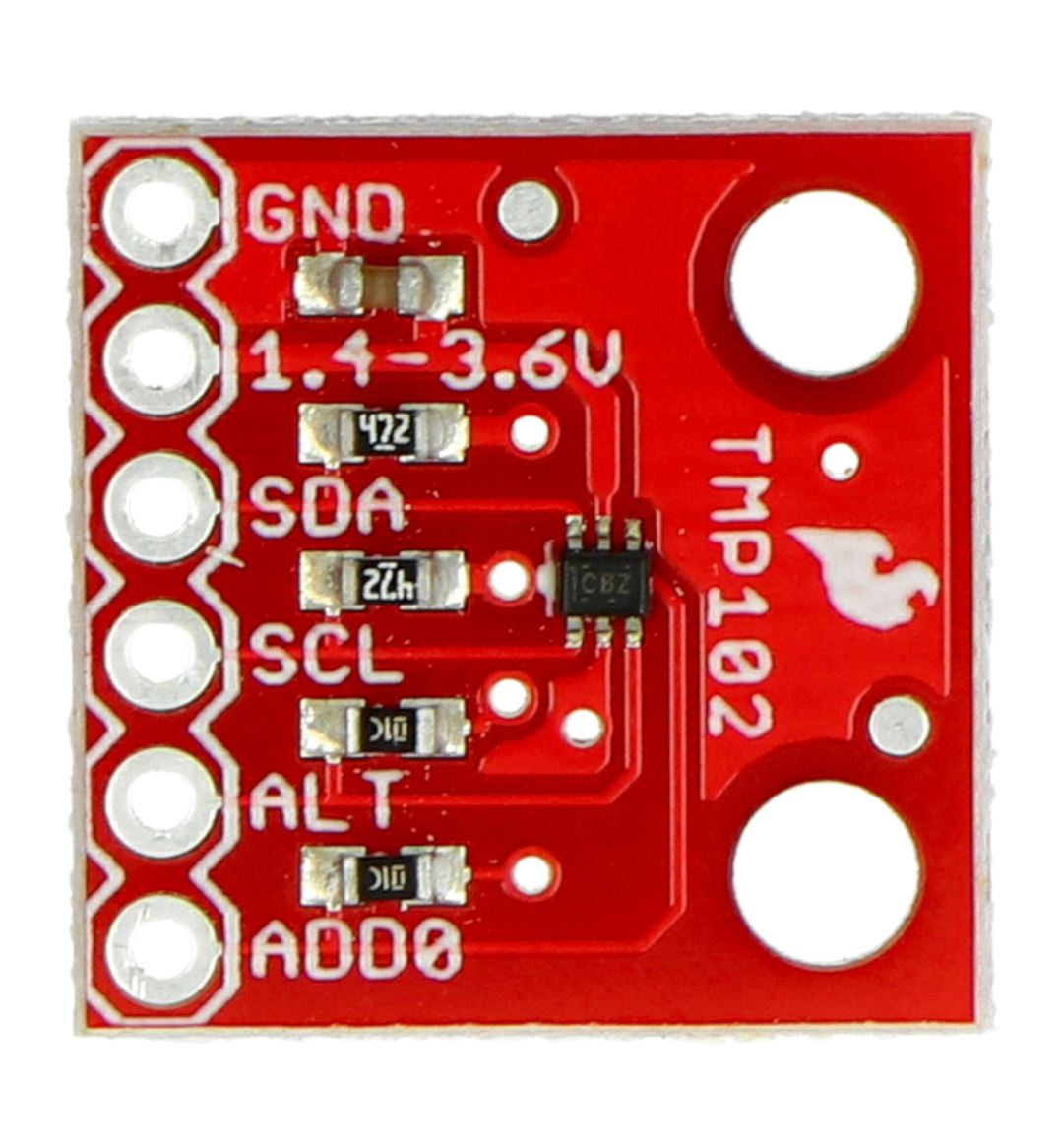

Czujnik temperatury TMP102.
Wyprowadzenia modułu
Układ posiada 6 wyprowadzeń w postaci otworów do samodzielnego wlutowania listwy goldpin raster 2,54 mm (brak w zestawie, do nabycia osobno).
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| 1.4-3.6V | Napięcie zasilania od 1,4 V do 3,6 V. |
| SDA | Linia danych magistrali I2C, podciągnięta rezystorem 1 kΩ do napięcia zasilania. |
| SCL | Linia zegarowa magistrali I2C, podciągnięta rezystorem 1 kΩ do napięcia zasilania. |
| ALT | Bit do odczytu stanu komparatora, podciągnięta rezystorem 1 kΩ do napięcia zasilania. Szczegółowy opis znajduje się w dokumentacji na stronie 7. |
| ADD0 | Wybór adresu magistrali: stan wysoki: 1001001, stan niski: 1001000. |
