Opis produktu: Czujnik temperatury DS18B20 cyfrowy 1-Wire - Joy-IT KY-001
KY-001 to kompaktowy moduł temperatury wyposażony w popularny cyfrowy sensor DS18B20, zapewniający dokładny i stabilny pomiar temperatury. Czujnik oferuje rozdzielczość od 9 do 12 bitów oraz dokładność wynoszącą ±0,5°C w zakresie od -10°C do 85°C. Dzięki wykorzystaniu magistrali 1-Wire możliwe jest podłączenie wielu sensorów do jednej linii danych, a unikalny 64-bitowy identyfikator każdego modułu pozwala na ich indywidualne rozpoznawanie w systemie. Moduł może być zasilany napięciem 3,3 V i sprawdzi się zarówno w prostych projektach edukacyjnych, jak i bardziej zaawansowanych systemach monitoringu temperatury, automatyki budynkowej czy rozwiązaniach Smart Home. Niewielkie wymiary ułatwiają integrację z urządzeniami prototypowymi oraz instalacjami embedded.

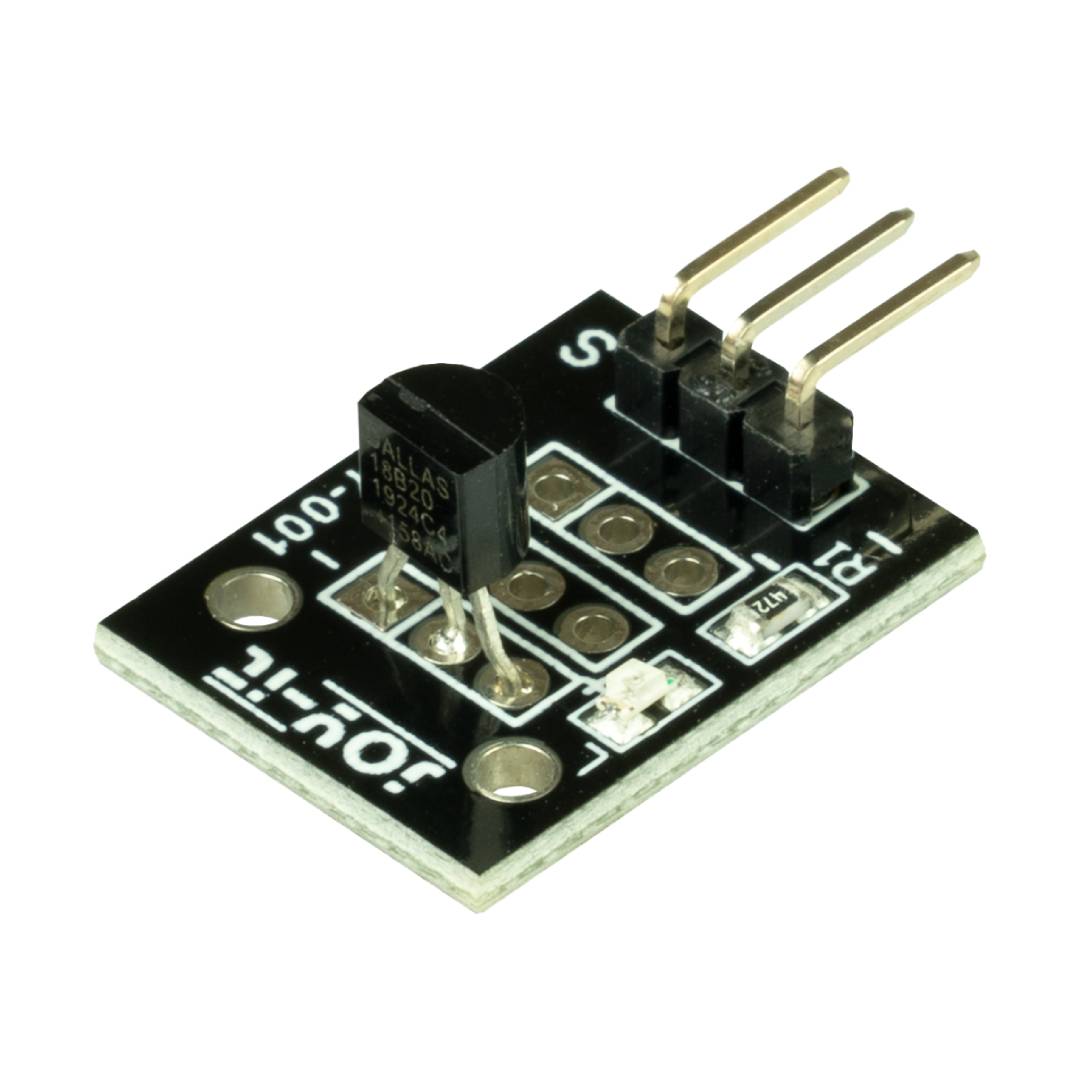

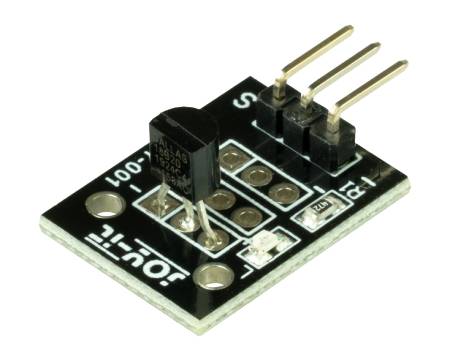

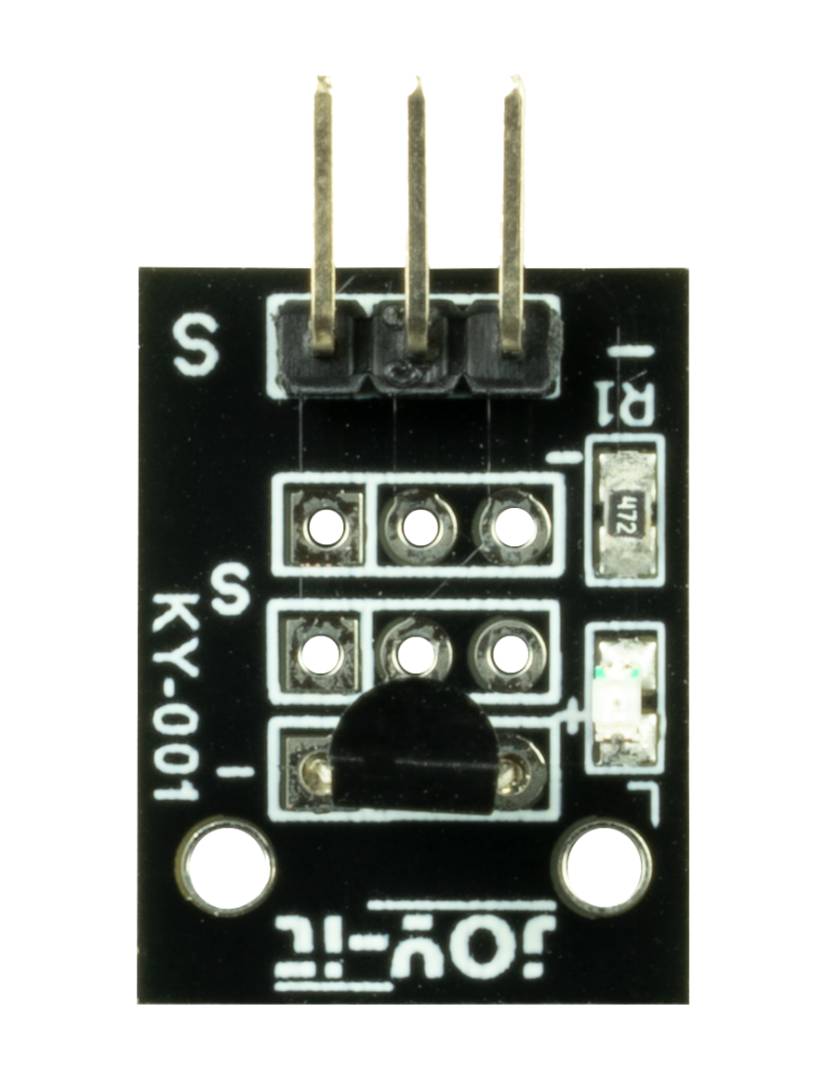

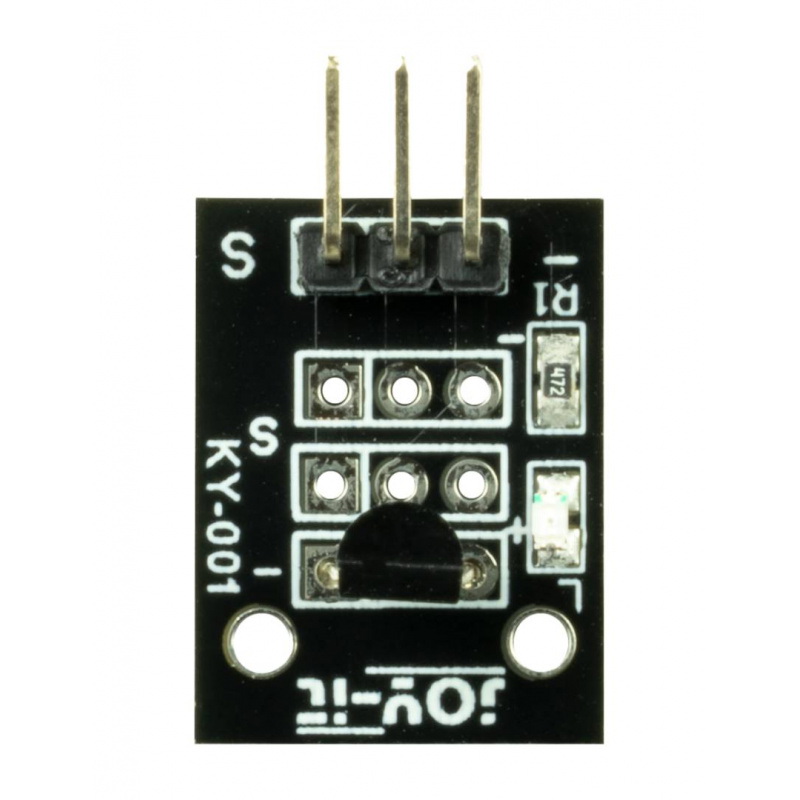

Czujnik temperatury DS18B20 cyfrowy 1-Wire - Joy-IT KY-001.

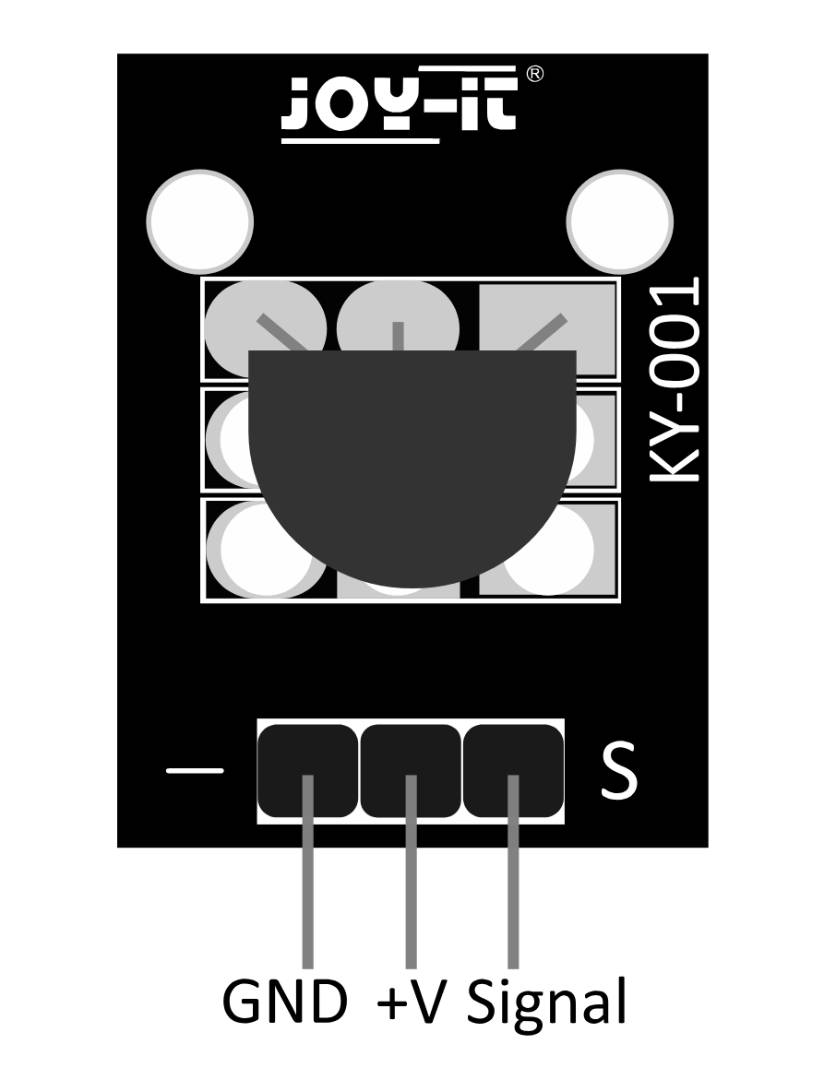

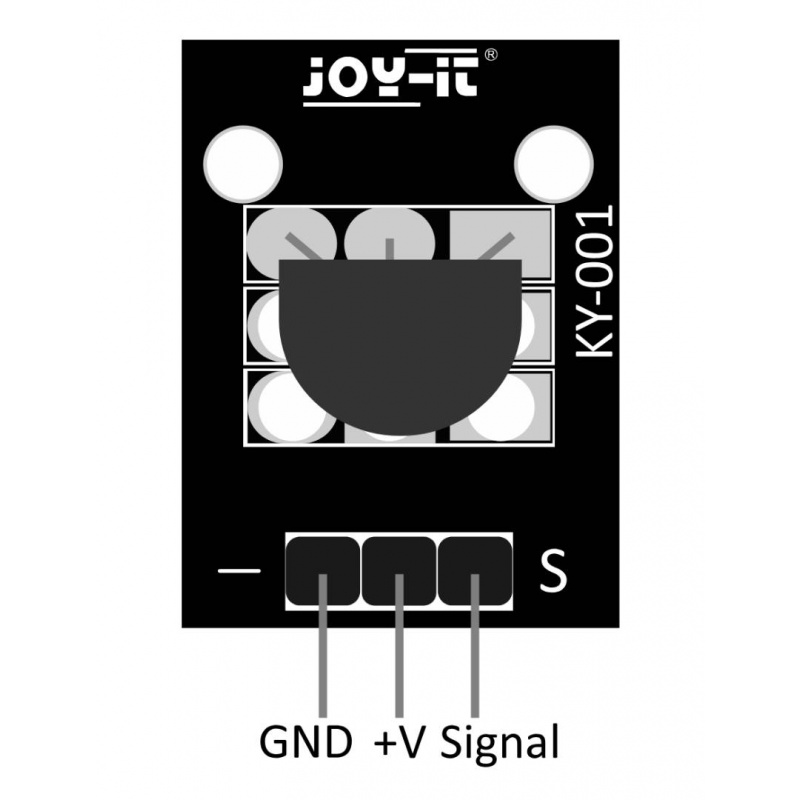

Moduł wyposażono w trzy podstawowe wyprowadzenia.
Główne cechy modułu KY-001
- Układ DS18B20: cyfrowy sensor temperatury zapewniający stabilny i dokładny pomiar
- Komunikacja 1-Wire: transmisja danych przy użyciu tylko jednej linii sygnałowej
- Zakres pomiarowy od -55°C do 125°C: możliwość pracy w szerokim zakresie temperatur
- Rozdzielczość od 9 do 12 bitów: możliwość uzyskania bardzo dokładnych wyników pomiaru
- Dokładność ±0,5°C: wysoka precyzja w zakresie od -10°C do 85°C
- Unikalny adres 64-bitowy: obsługa wielu czujników na jednej magistrali
- Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w urządzeniach elektronicznych
- Niskie napięcie pracy 3,3 V: kompatybilność z popularnymi platformami embedded
Wyprowadzenia i podłączenie czujnika KY-001
Moduł KY-001 wyposażono w trzy podstawowe wyprowadzenia umożliwiające szybkie podłączenie do mikrokontrolera lub komputera jednopłytkowego. Pin Signal odpowiada za komunikację poprzez magistralę 1-Wire, natomiast piny +V i GND służą do zasilania modułu. Dzięki prostej konfiguracji połączenie czujnika z platformami Arduino lub Raspberry Pi jest szybkie i wygodne nawet dla początkujących użytkowników. Czujnik może pracować również w trybie parasite power, w którym zasilanie pobierane jest bezpośrednio z linii danych. Takie rozwiązanie pozwala ograniczyć liczbę przewodów w projekcie i ułatwia integrację w bardziej rozbudowanych systemach pomiarowych.

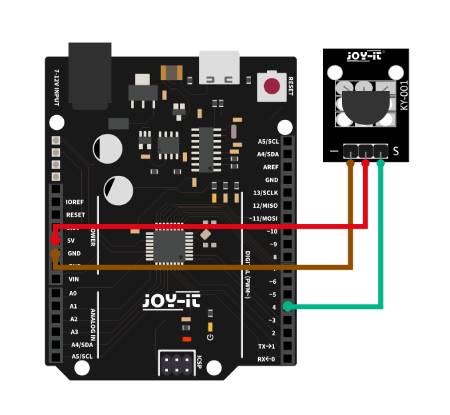

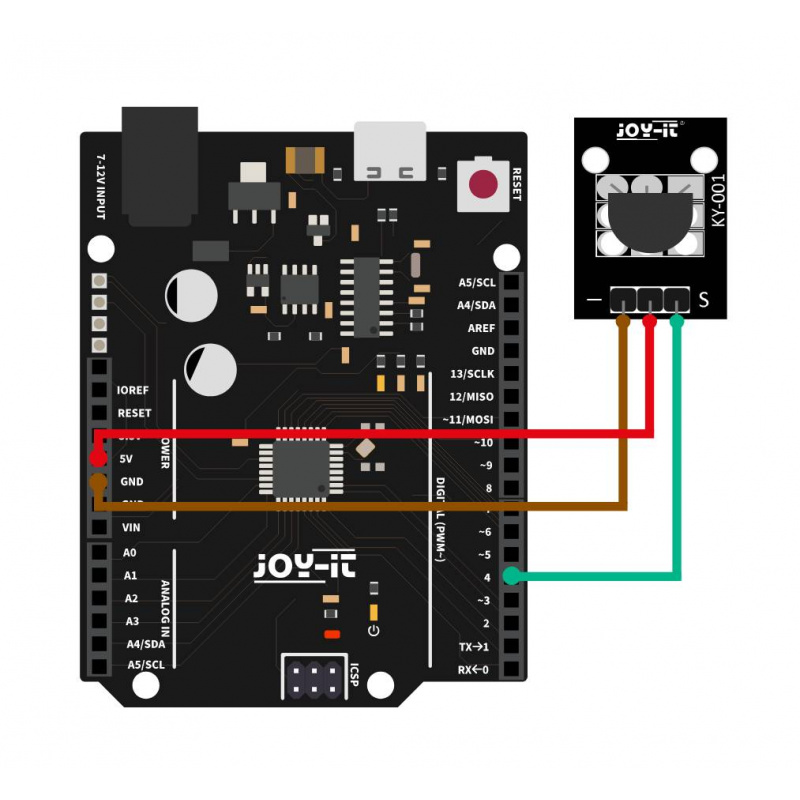

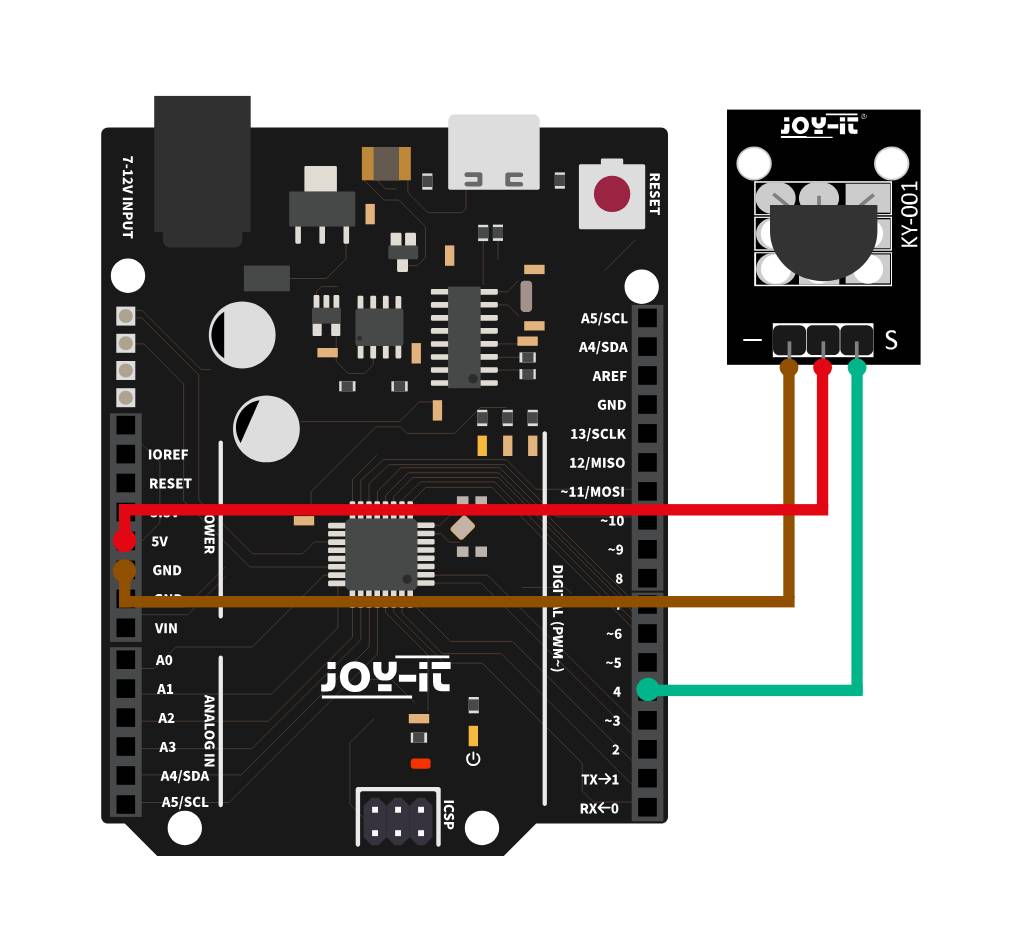

Schemat podłączenia do Arduino.

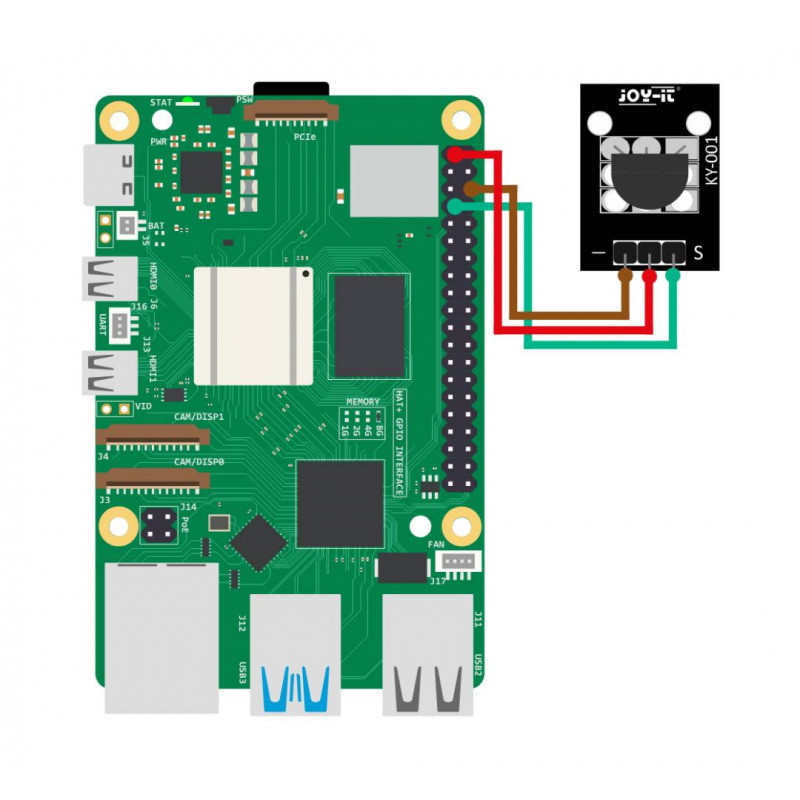

Czujnik współpracuje z platformami Arduino, Raspberry Pi, Raspberry Pi Pico oraz BBC micro:bit.
Kompatybilność i programowanie czujnika DS18B20

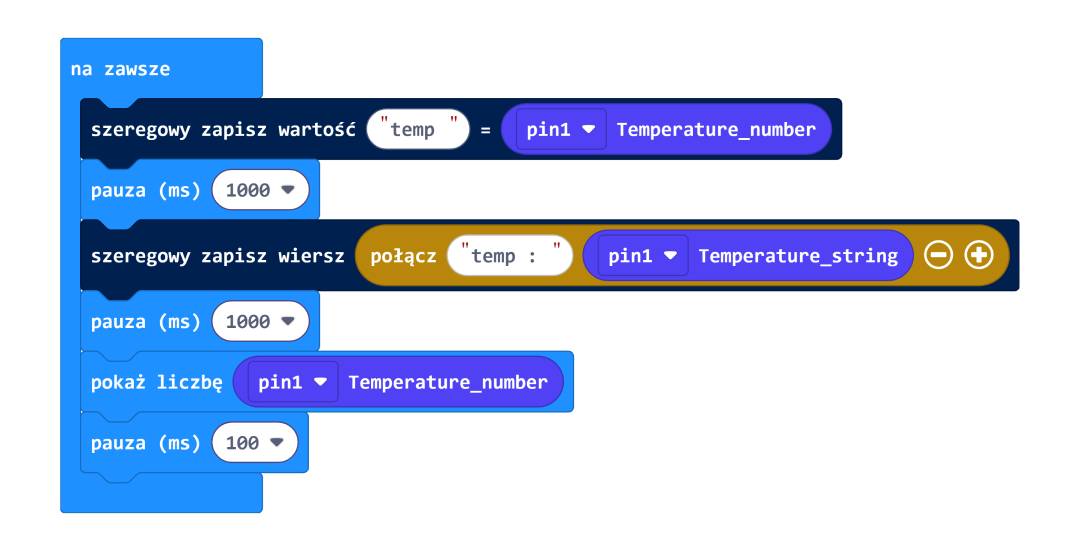

Czujnik KY-001 jest kompatybilny z popularnymi platformami programistycznymi, takimi jak Arduino, Raspberry Pi, Raspberry Pi Pico oraz BBC micro:bit. Dzięki wykorzystaniu standardowej magistrali 1-Wire moduł może zostać łatwo zintegrowany z projektami IoT, automatyką domową, stacjami pogodowymi czy systemami monitorowania temperatury. Programowanie czujnika jest bardzo proste dzięki szerokiej dostępności bibliotek dla środowisk Arduino IDE oraz systemów Linux. Producent udostępnia przykładowe kody dla Arduino i Raspberry Pi, wykorzystujące biblioteki OneWire oraz DallasTemperature. Możliwość podłączenia wielu sensorów do jednej magistrali sprawia, że moduł świetnie nadaje się do budowy rozbudowanych systemów pomiarowych.
Specyfikacja techniczna KY-001
- Układ: DS18B20
- Protokół komunikacyjny: 1-Wire
- Rozdzielczość pomiaru: od 9 do 12 bitów
- Zakres pomiarowy: od -55°C do 125°C
- Dokładność pomiaru: ±0,5°C w zakresie od -10°C do 85°C
- Napięcie pracy: 3,3 V
- Kompatybilność: Raspberry Pi, Arduino, BBC micro:bit, Raspberry Pi Pico
- Tryb zasilania parasite power: tak
- Wymiary: 15 x 25 x 8 mm
- Masa: 1 g
Zawartość zestawu
- 1x Czujnik temperatury KY-001
Dzięki kompaktowym wymiarom i prostej komunikacji moduł sprawdzi się w projektach edukacyjnych oraz konstrukcjach opartych o Arduino i Raspberry Pi.
