Opis produktu: SparkFun OpenLog Artemis - rejestrator danych - wersja bez IMU - SparkFun DEV-19426
SparkFun OpenLog Artemis to rejestrator danych typu open source. Moduł został wstępnie zaprogramowany do automatycznego rejestrowania danych GPS, danych szeregowych UART oraz szerokiej gamy czujników ciśnienia, wilgotności czy odległości. OpenLog Artemis od SparkFun automatycznie wykrywa, konfiguruje i rejestruje czujniki ekosystemu Qwiic. Przychodzące dane szeregowe są automatycznie zapisywane w pliku z szybkością transmisji do 500000 bps. Dane zapisywane są na karcie pamięci microSD (kartę należy nabyć osobno i umieścić w slocie znajdującym się na płytce). Artemis umożliwia dodatkowo rejestrację danych analogowych poprzez cztery wejścia ADC. Napięcia do 2 V mogą być rejestrowane z 14-bitową precyzją do 1900 Hz dla jednego kanału i 1000 Hz dla wszystkich czterech kanałów. Co więcej, moduł posiada wbudowany zegar czasu rzeczywistego RTC, dzięki któremu wszystkie dane mogą być oznaczone czasem logowania.
Więcej informacji o module znajdziesz w przewodniku użytkownika przygotowanym przez producenta!

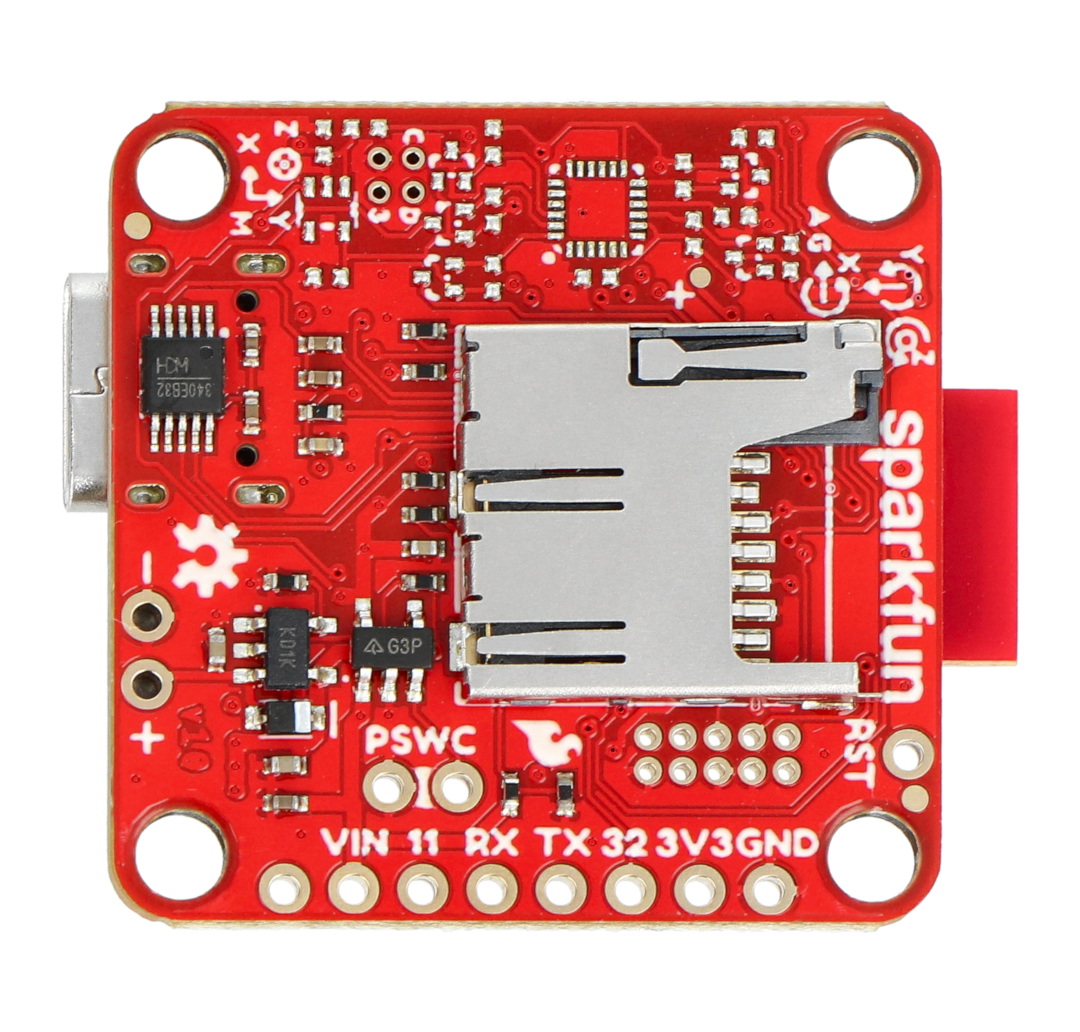

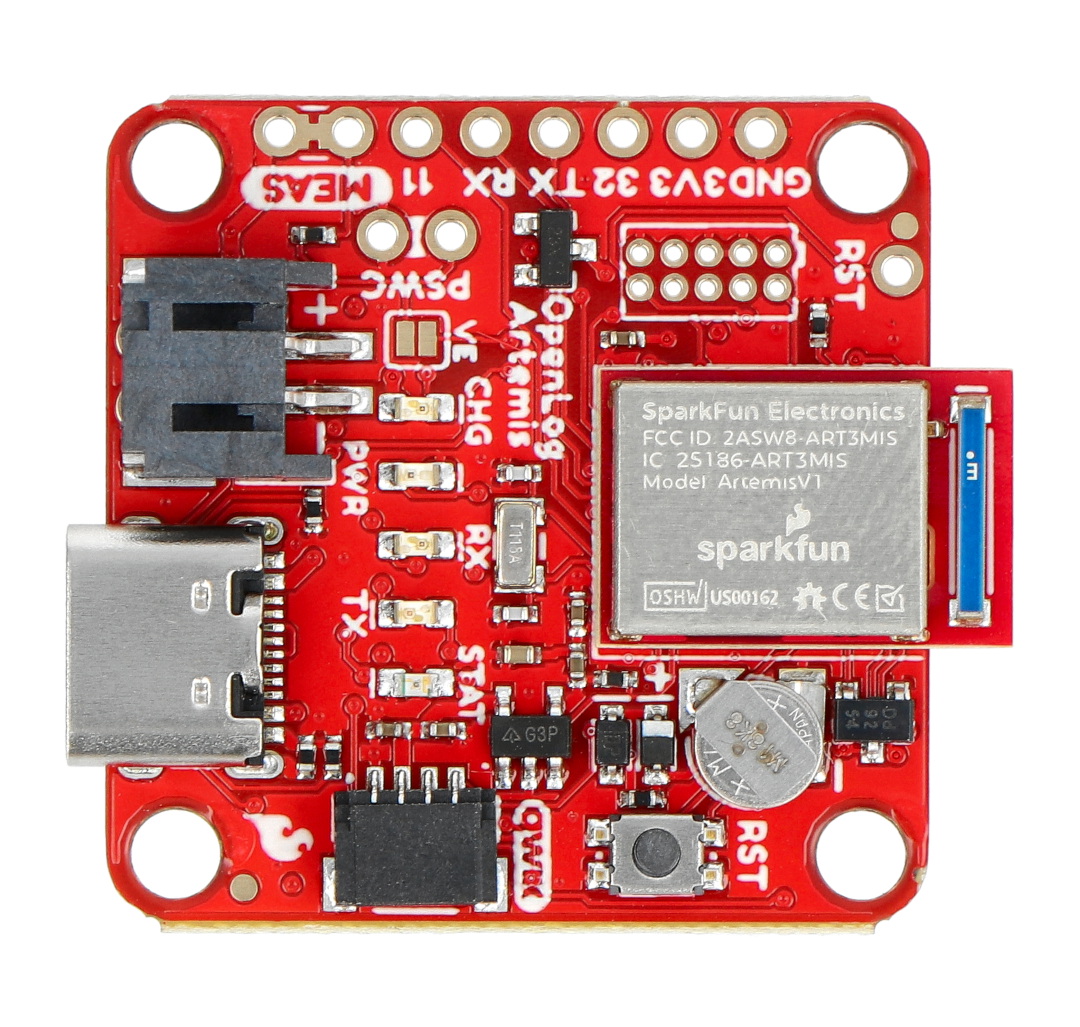

SparkFun OpenLog Artemis - rejestrator danych - wersja bez IMU - SparkFun DEV-19426.
Rejestrator danych typu open source od SparkFun.
Specyfikacja techniczna modułu
- Moduł SparkFun OpenLog Artemis - mikrokontroler Apollo3 oparty na Cortex-M4F
- Konfigurowalny przez sterownik USB CH340E i Artemis Firmware Upload GUI
- Zakres napięcia roboczego: od 3,3 V do 6,5 V (przez pin VIN z opcjonalnym zewnętrznym wyłącznikiem zasilania)
- 5 V z USB
- od 3,6 V do 4,2 V z akumulatora Li-Pol (przez VBATT lub 2-pinowy JST)
- Minimalna prędkość ładowania: 450 mA
- Pobór prądu
- ~20 mA (uruchomienie)
- ~80 µA (uśpienie)
- ~18 µA (Deep Sleep - regulator wyłączony)
- Wyprowadzenia płytki
- 1x USB typu C
- 1x złącze akumulatora Li-Pol
- 1x Qwiic
- 1x złącze SWD 2x5
- 4x ADC
- 14-bit, do 1900 Hz, maksymalne napięcie 2 V (kompatybilny z 3,3 V)
- Serial
- Szybkość rejestrowania do 500000bps
- 1x slot karty pamięci microSD
- Obsługa formatów FAT32 i starszych FAT16 do 32 GB z kontrolą zasilania
- RTC 1 mAh
- Diody LED
- Moc
- Wskaźnik naładowania Li-Pol
- Serial Tx i Rx
- Status
