Opis produktu: Moduł czytnika kart microSD - Joy-IT COM-MSD
Joy-IT COM-MSD to niewielki moduł przeznaczony do obsługi kart microSD poprzez magistralę SPI. Rozwiązanie pozwala w prosty sposób rozszerzyć możliwości mikrokontrolera o funkcję zapisu oraz odczytu danych z nośników pamięci. Moduł pracuje z napięciem zasilania oraz poziomami logicznymi 3,3 V, dlatego podczas współpracy z płytkami 5 V konieczne jest zastosowanie konwertera poziomów logicznych. Dzięki kompaktowej konstrukcji moduł można łatwo zamontować w urządzeniach przenośnych, rejestratorach danych, projektach IoT czy systemach automatyki. Producent udostępnia przykładowe implementacje dla Arduino IDE oraz Raspberry Pi Pico z wykorzystaniem MicroPython, co znacznie przyspiesza rozpoczęcie pracy z modułem.

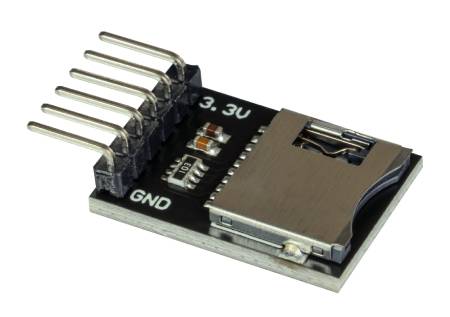

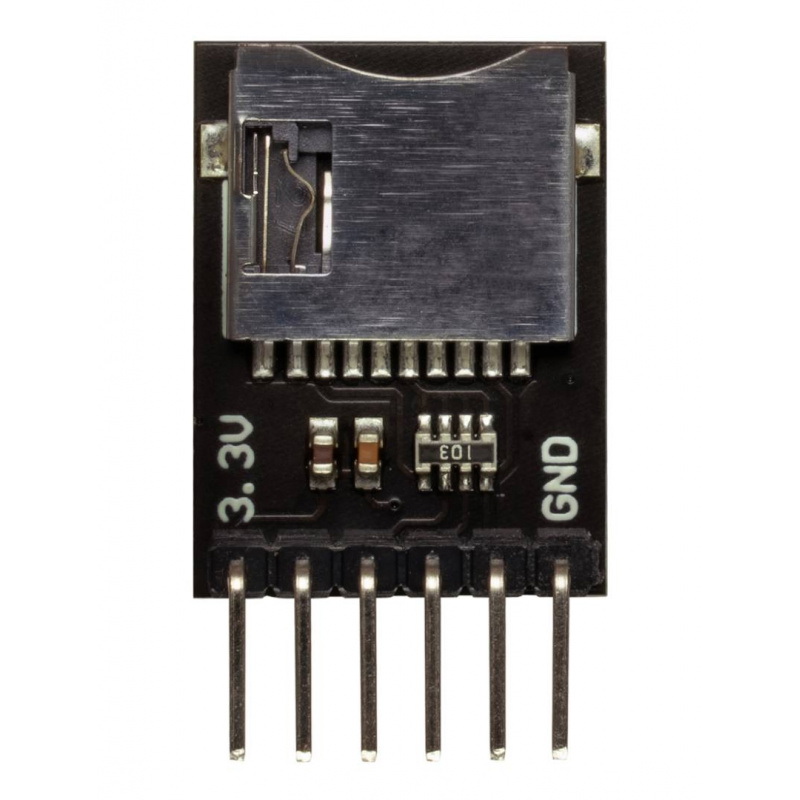

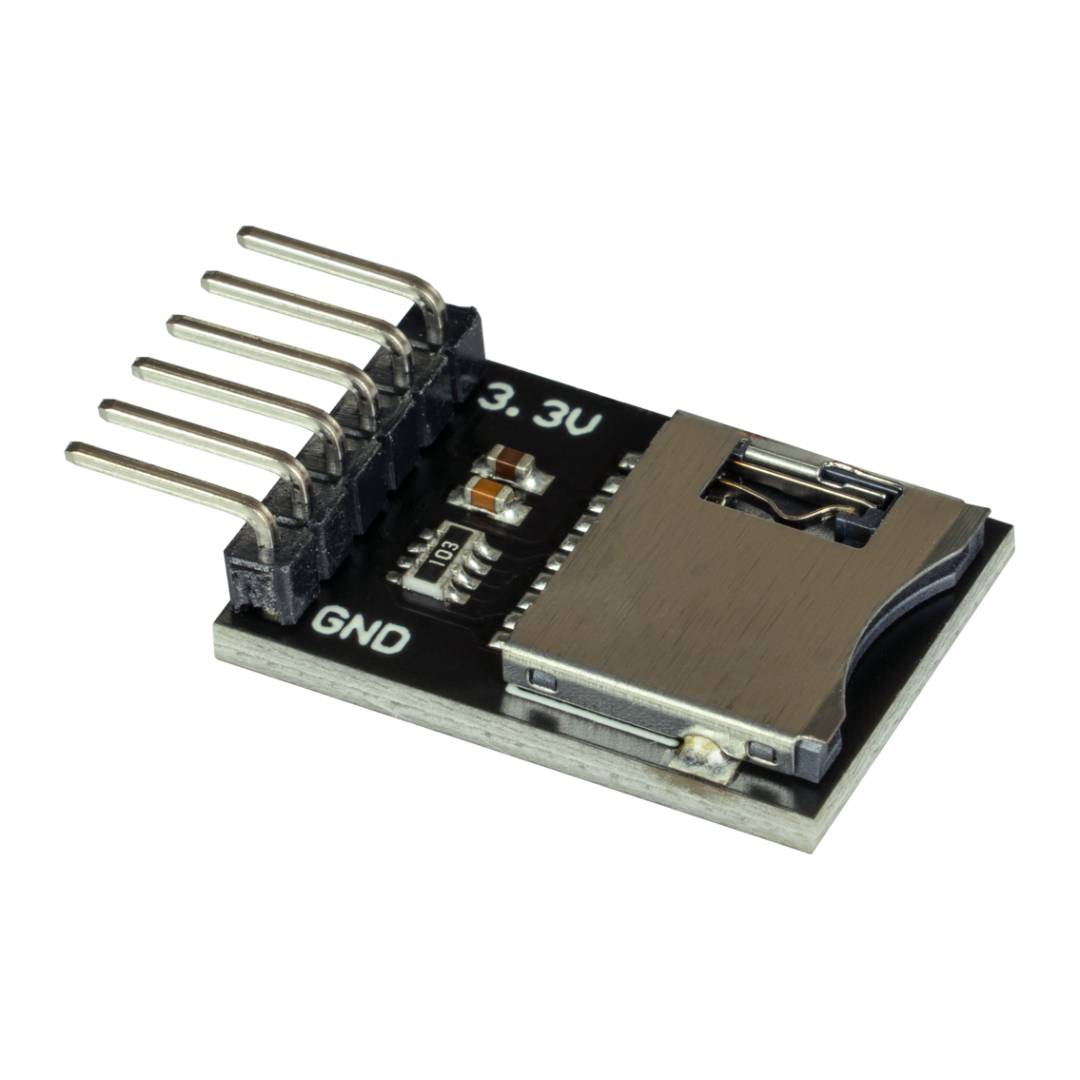

Moduł czytnika kart microSD - Joy-IT COM-MSD.

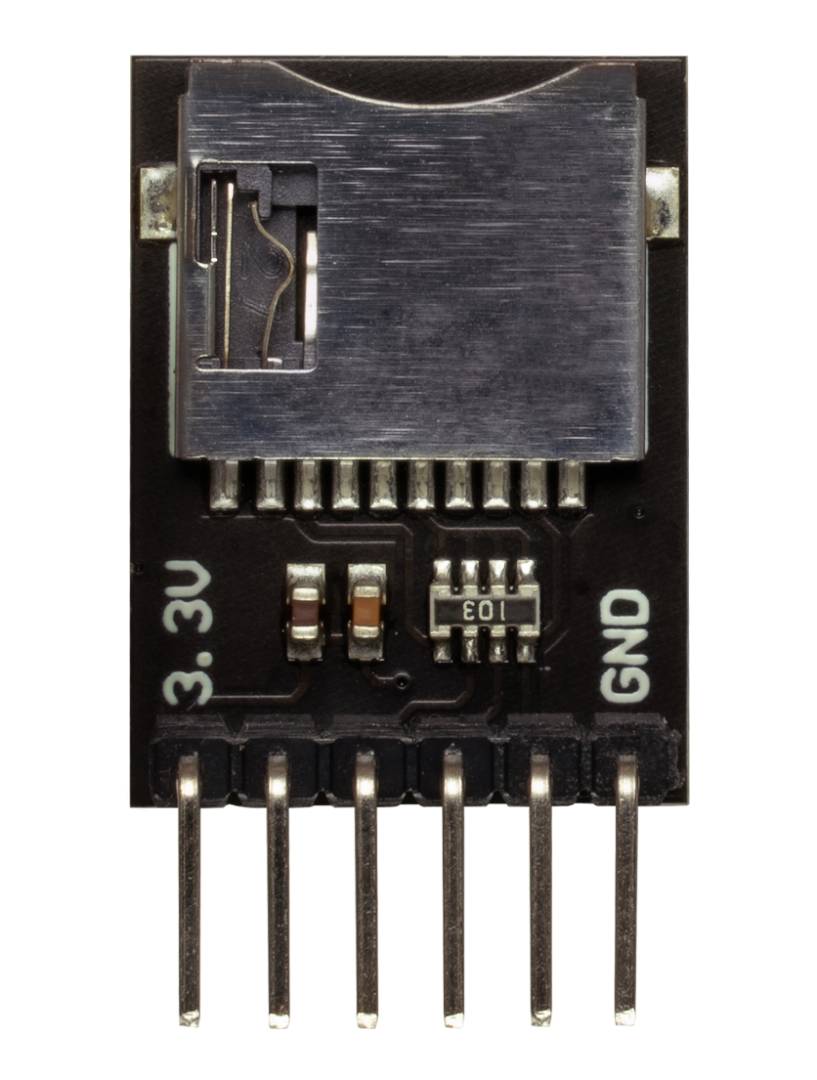

Moduł komunikuje się z płytką główną poprzez interfejs SPI.
Główne cechy czytnika microSD
- Obsługa kart microSD: umożliwia odczyt oraz zapis danych na kartach pamięci microSD
- Interfejs SPI: zapewnia komunikację z popularnymi mikrokontrolerami i platformami embedded
- Napięcie pracy 3,3 V: moduł jest dostosowany do układów pracujących z logiką 3,3 V
- Kompaktowa konstrukcja: niewielkie wymiary ułatwiają integrację z gotowymi projektami
- Wsparcie dla Arduino i Raspberry Pi: producent udostępnia przykładowe połączenia oraz kod
- Łatwa integracja: moduł sprawdzi się w systemach rejestracji danych i projektach IoT
Wyprowadzenia i kompatybilność modułu SPI
Moduł został wyposażony w standardowe wyprowadzenia interfejsu SPI: CS, MOSI, MISO oraz CLK, a także piny zasilania 3,3 V i GND. Dzięki temu może współpracować z szeroką gamą mikrokontrolerów oraz komputerów jednopłytkowych obsługujących komunikację SPI. Układ jest kompatybilny między innymi z platformami Arduino, Raspberry Pi, ESP32, STM32 oraz innymi systemami pracującymi z logiką 3,3 V. W przypadku płytek wykorzystujących logikę 5 V zaleca się zastosowanie konwertera poziomów logicznych. Do obsługi z Arduino można wykorzystać bibliotekę SD dostępną w Arduino IDE, natomiast w projektach z Raspberry Pi sprawdzi się MicroPython oraz biblioteka sdcard.py. Takie rozwiązanie pozwala szybko uruchomić zapis i odczyt plików w projektach edukacyjnych, prototypach oraz urządzeniach embedded.

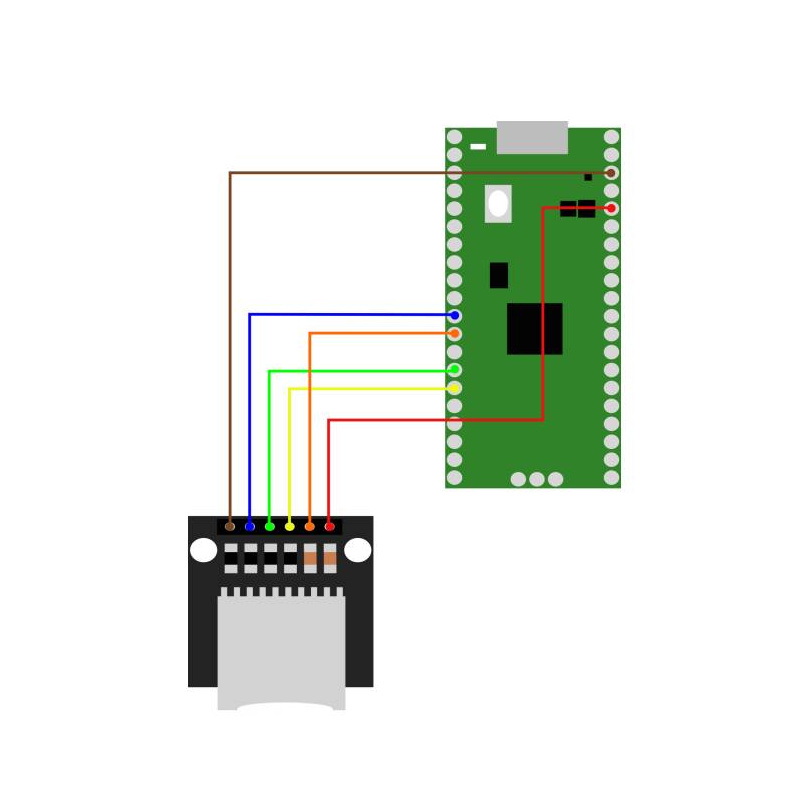

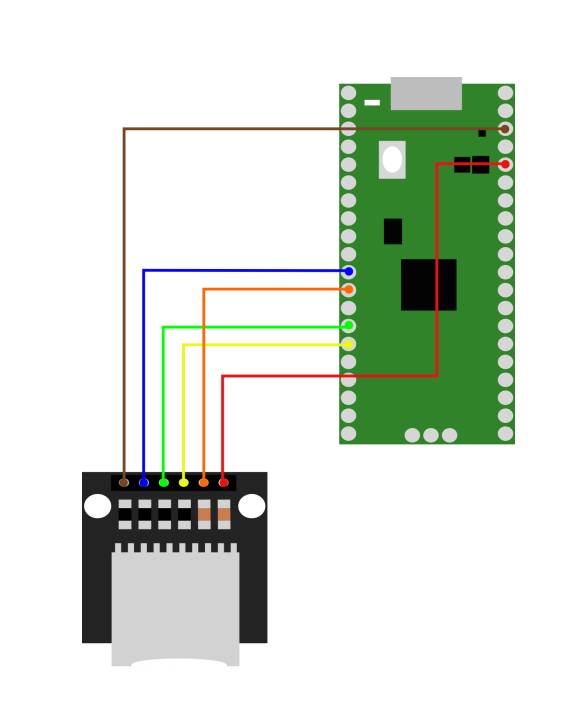

Schemat połączenia z Raspberry Pi Pico.

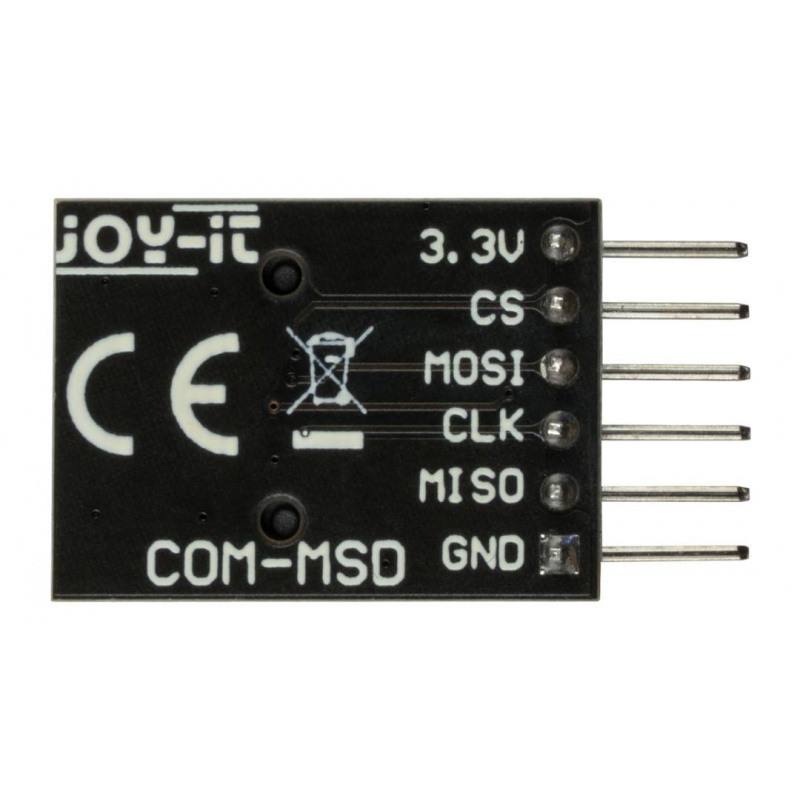

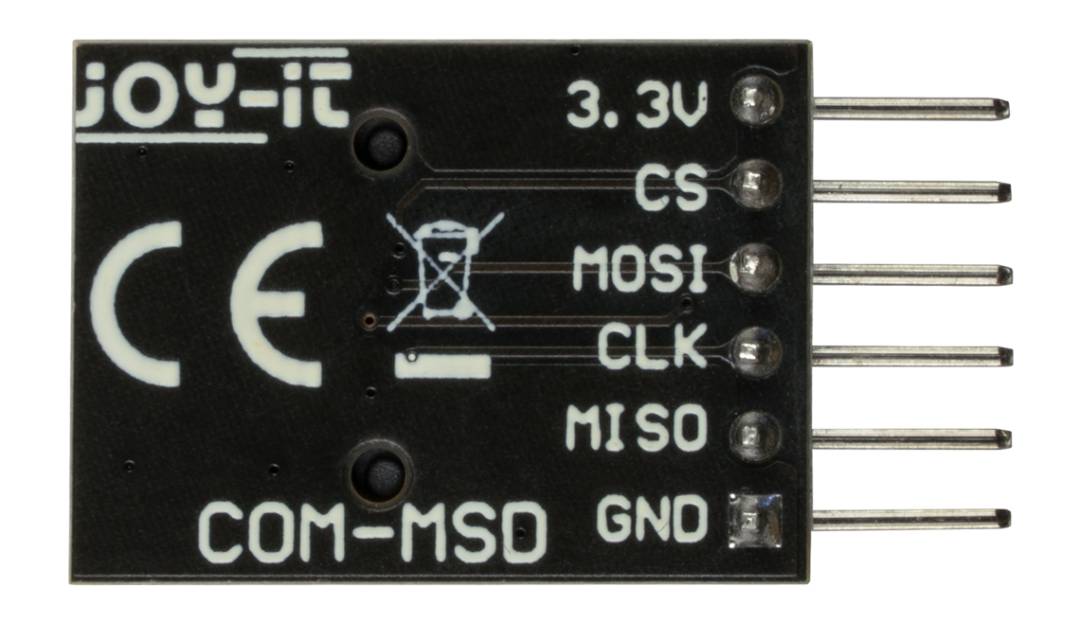

Moduł został wyposażony w standardowe wyprowadzenia interfejsu SPI.
Specyfikacja techniczna modułu
- Obsługiwany interfejs: SPI
- Napięcie zasilania: 3,3 V
- Poziom logiczny: 3,3 V
- Kompatybilność: Arduino, Raspberry Pi, ESP32, STM32
- Obsługa kart pamięci: microSD
- Wymiary: 18 x 21 x 12 mm
- Masa: 2 g
Zawartość zestawu
- 1x Moduł czytnika kart microSD - Joy-IT COM-MSD
