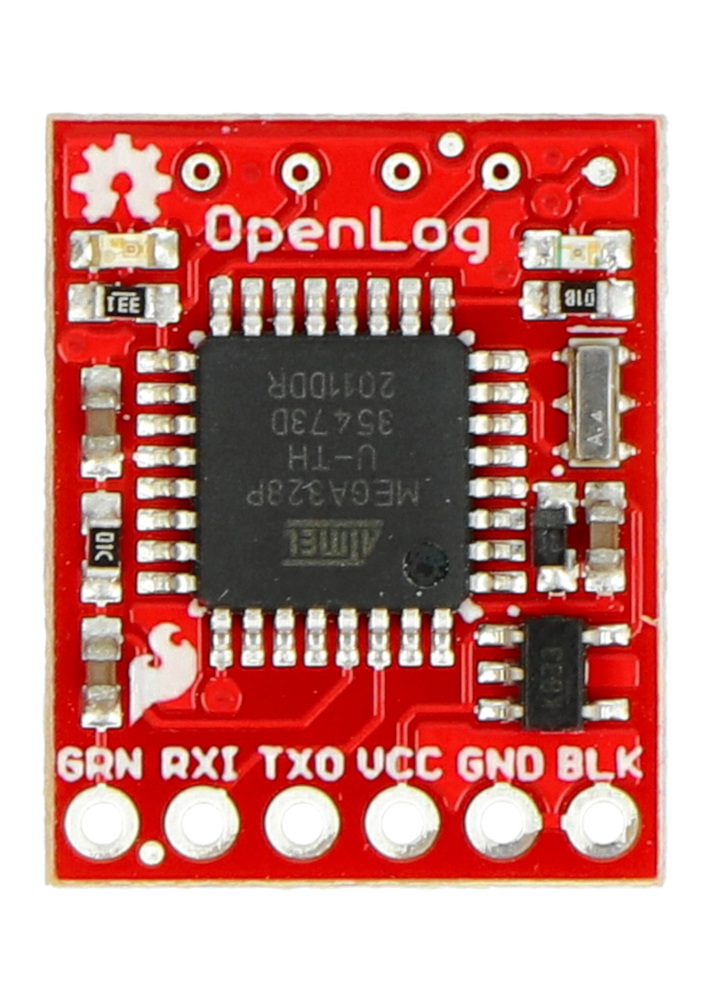

Opis produktu: OpenLog - rejestrator danych - SparkFun DEV-13712
Urządzenie umożliwia prosty zapis danych na kartę microSD o pojemności do 64 GB. Komunikuje się poprzez interfejs szeregowy (RX, TX).
- Jakie są rzeczywiste wartości zmierzone przez czujniki?
- Jaką temperaturę osiąga zamknięty w obudowie układ gdy jest niemonitorowany?
- Jakie są wartości przyspieszeń wykrytych przez akcelerometr?
- Gdzie w rzeczywistości znajdował się odbiornik GPS?
Na te wszystkie pytania odpowie OpenLog. Urządzenie służy do zapisu danych bezpośrednio na kartę microSD. Z modułem głównym (np. z dowolnym mikrokontrolerem lub zestawem Arduino) komunikuje się poprzez prosty interfejs szeregowy (wyprowadzenia RX i TX). Moduł obsługuje karty o pojemności do 64 GB z system plików FAT16 i FAT32.
Zestaw nie zawiera złącz goldpin raster 2,54 mm, można je nabyć osobno i przylutować samodzielnie.
W naszej ofercie także kątowe, żeńskie złącze 1x6 umożliwiające bezpośrednie podłączenie modułu OpenLog np. do Arduino Pro.
Obsługa rejestratora danych OpenLog
Urządzenie należy podłączyć poprzez interfejs szeregowy UART - wyprowadzenia RX oraz TX. Po załączeniu zasilania oraz przesłaniu danych OpenLog rozpocznie ich zapis na karcie. Domyślna prędkość transmisji wynosi 9600 bps. W celu przejścia do trybu konfiguracji należy przesłać trzykrotnie sekwencję ctrl+z, polecenie "new" tworzy nowy plik, "md" nowy katalog. Plik konfiguracyjny config.txt, który znajduje się na karcie pamięci można edytować z poziomu komputera. Pozwala to w prosty sposób wybrać tryb pracy oraz ustawić prędkość transmisji.
Korzystanie z układu ułatwia przykładowy program dla Arduino oraz lista dostępnych komend. Użytkownicy modułu mogą także korzystać z przygotowanego tutorialu. Opis oraz przykładowe programy znajdują się także w serwisie GitHub.
Specyfikacja rejestratora danych
-
Napięcie wejściowe: od 3,3 V do 12 V
- Szeregowy interfejs komunikacyjny - UART (RX, TX)
- Prosty zestaw komend
- Obsługa kart pamięci o pojemności microSD do 64 GB (do nabycia osobno)
- Możliwość edycji pliku konfiguracyjnego z poziomu komputera
- Konfigurowalna prędkość transmisji od 2400 do 115200bps
- Minimalne podłączenie: zasilanie, masa oraz pin RX
- Programowalny układ ATmega328 przy użyciu Arduino IDE (środowisko do wersji 1.6.5).
- Dwie statusowe diody LED
- Pobór prądu:
- Maksymalnie: 6 mA
- Stan bezczynności: 2 mA
- Wymiary płytki 19 x 15 x 4 mm
