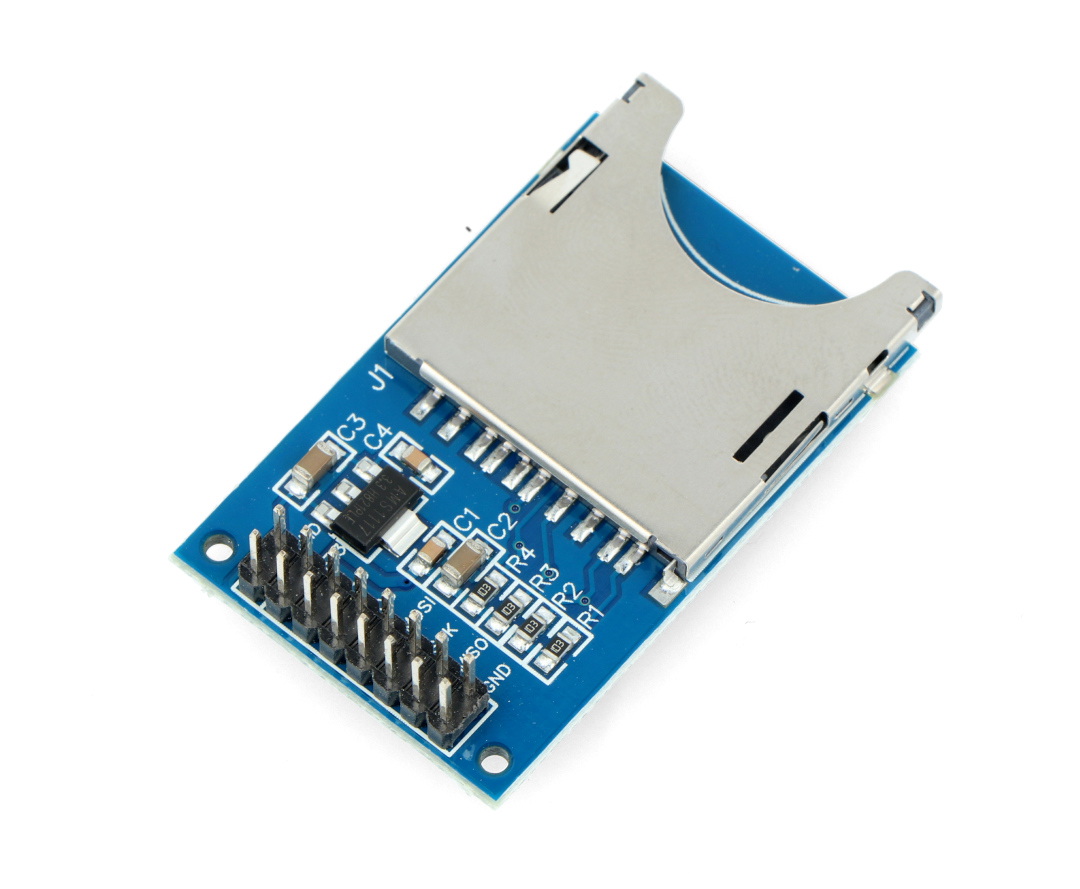

Opis produktu: Moduł czytnika kart SD
Moduł ułatwiający podłączenie karty SD do płytki głównej. Zasilany napięciem 5 V lub 3,3 V. Interfejsem komunikacyjnym jest magistrala szeregowa SPI. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie karty pamięci do zestawu uruchomieniowego (np. STM32Discovery lub Arduino) za pomocą przewodów.
| Uwaga
Karty SD standardowo pracują z napięciem 3,3 V, dlatego też w celu połączenia czytnika z Arduino należy zastosować konwerter napięć. Szczegółowy opis połączenia znajduje się pod tym adresem. |
Specyfikacja techniczna modułu czytnika kart SD
- Napięcie zasilania: 3,3 V lub 5 V
- Interfejs komunikacyjny: SPI
- Wbudowany stabilizator napięcia 3,3 V (LM1117)
- Zamontowane gniazdo kart SD z wyrzutnikiem
- Wymiary modułu: 50 x 31 mm
- Średnica otworów montażowych: 2,2 mm
Czytniki tego typu mogą zawierać drobne rysy i niedoskonałości wynikające z ręcznego lutowania elementów, jednakże ich funkcjonalność jest w pełni zachowana. Dla bardziej wymagających użytkowników polecamy moduły pokryte specjalnym lakierem, np. czytnik kart SD firmy SparkFun.
Schemat układu czytnika kart SD

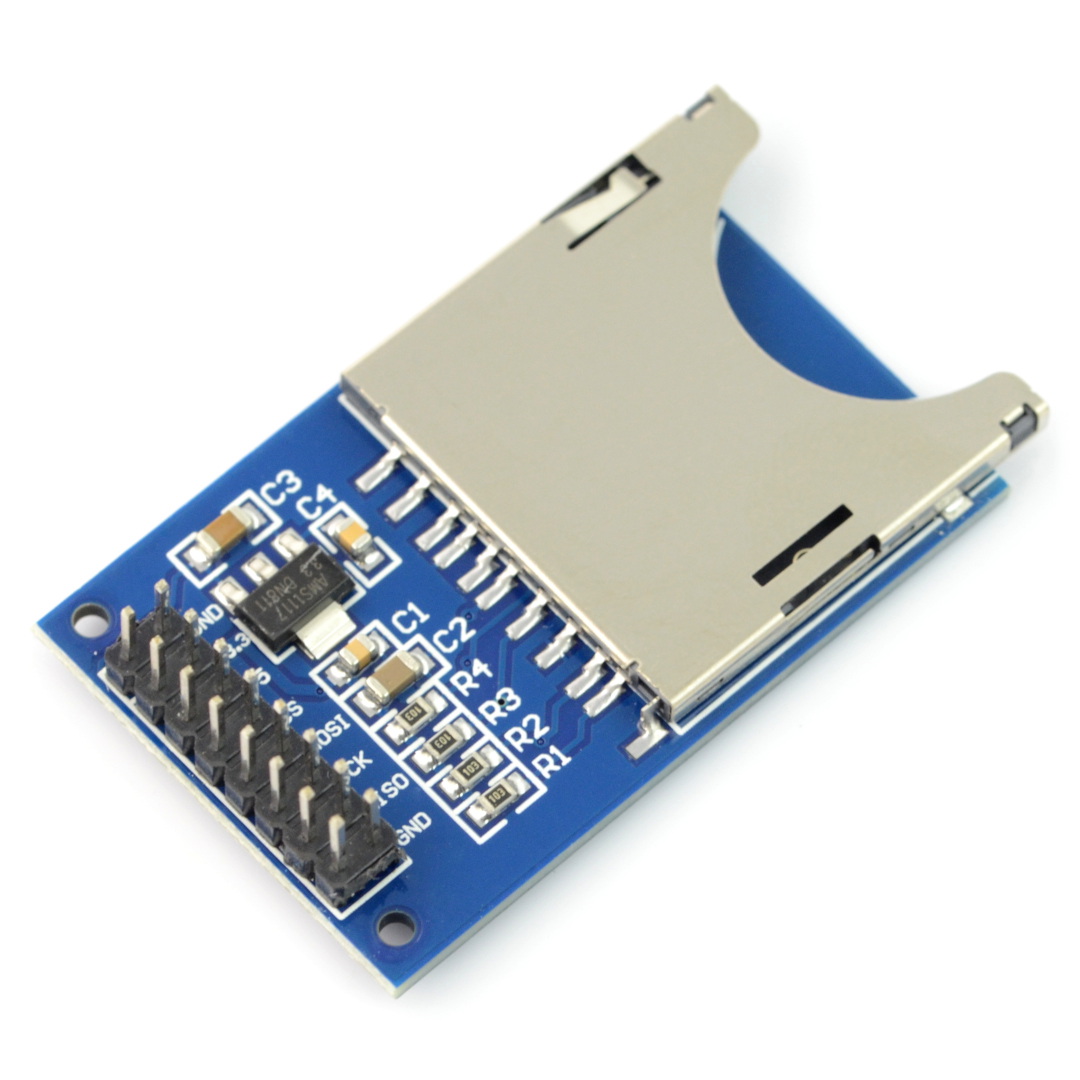

Na płytce znajdują się: gniazdo na karty SD z wyrzutnikiem, stabilizator napięcia oraz niezbędne do poprawnego działania układu elementy pasywne.

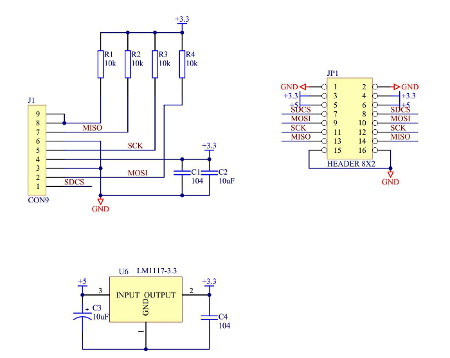

Schemat modułu z czytnikiem kart SD.
