Moduł czytnika kart microSD - SparkFun BOB-00544

Indeks: SPF-11149 EAN: 5904422317256

Moduł czytnika kart microSD firmy SparkFun. Komunikuje się z płytką główną poprzez interfejs SPI, pracuje z napięciem 3,3 V.

Moduł czytnika kart microSD - SparkFun BOB-00544
27,90 zł
22,68 zł netto
Zapłać później
Producent: SparkFun
Kompatybilny z: Arduino

Opis produktu: Moduł czytnika kart microSD - SparkFun BOB-00544

Moduł czytnika kart microSD firmy SparkFun. Komunikuje się z płytką główną poprzez interfejs SPI, pracuje z napięciem 3,3 V.

Podłączenie

Karty SD komunikują się poprzez magistralę SPI. Większość mikrokontrolerów, w tym wykorzystane w Arduino AVRy, posiadają sprzętową kontrolę tego interfejsu. Funkcję poszczególnych wyprowadzeń zostały opisane w tabeli poniżej.

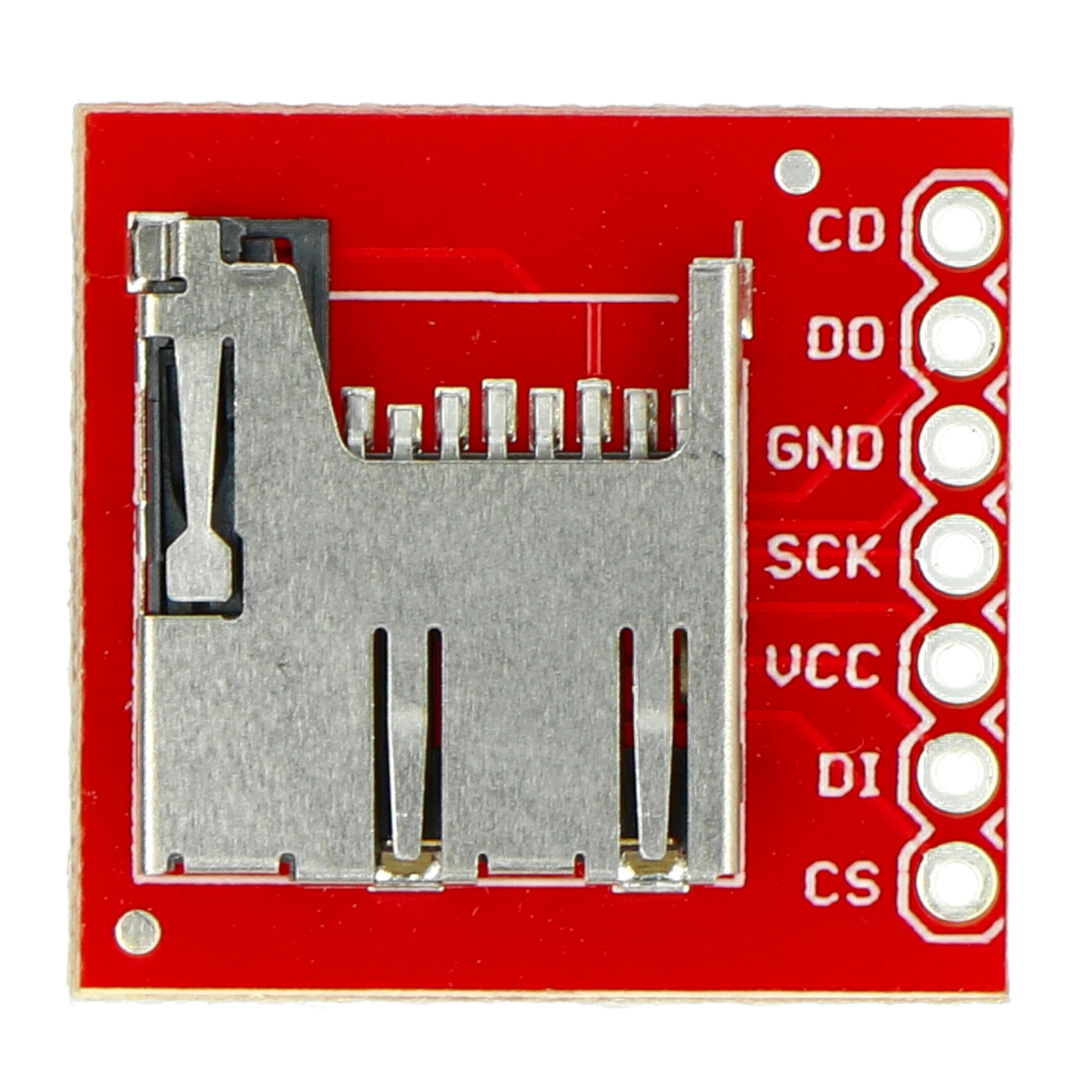

Moduł z czytnikiem kart pamięci SparkFun

Wyprowadzenia na płytce.

Pin Opis
GND Masa modułu.
VCC Napięcie zasilania 3,3 V.
CD Detekcja karty. W przypadku braku karty pin jest w stanie niskim, gdy karta znajduje się w złączu pojawia się stan wysoki. Wyprowadzenie jest podciągnięte do VDD poprzez rezystor 100 kΩ.

CS

Wybór urządzenia (chip select) w trybie SPI. W celu obsługi modułu, należy podać stan niski.
CLK

Linia zegarowa magistrali SPI.

DO

Dane wyjściowe (MISO) w magistrali SPI.

DI

Dane wejściowe (MOSI) magistrali SPI.

Karty SD pracują z napięciami 3,3 V, dlatego też w celu połączenia z modułami 5 V, np. Arduino Uno, należy zastosować konwerter. W naszej ofercie znajdziesz również czytnik z wbudowanym konwerterem 5 V.

Specyfikacja

  • Napięcie zasilania: 3,3 V
  • Napięcie pracy wyprowadzeń: 3,3 V
  • Komunikacja: magistra SPI
  • Wbudowane gniazdo na kartę pamięci microSD



Szerokość opakowania 5 cm
Wysokość opakowania 8.5 cm
Głębokość opakowania 0.6 cm
Masa opakowania 0.002 kg
