Opis produktu: Ekran dotykowy - rezystancyjny LCD TFT 5'' 800x480px HDMI + USB dla Raspberry Pi + obudowa - Waveshare 11018

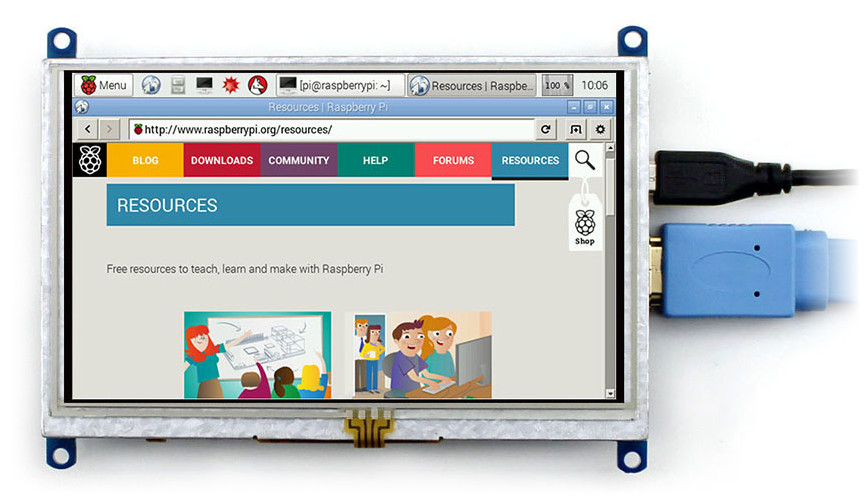

Ekran dotykowy, rezystancyjny 5 " dla Raspberry Pi o rozdzielczości 800 x 480 px. Współpracuje z każdą wersją Rasbperry Pi poprzez złącze HDMI i microUSB - odpowiednie przewody znajdują się w zestawie. Urządzenie współpracuje także z minikomputerami: Banana Pi i Beagle Bone Black. W zestawie dedykowana czarno-biała obudowa do Raspberry i ekranu.
Urządzenie komunikuje się poprzez przewód HDMI (obraz) oraz gniazdo microUSB (dotyk). Oba przewody znajdują się w zestawie.

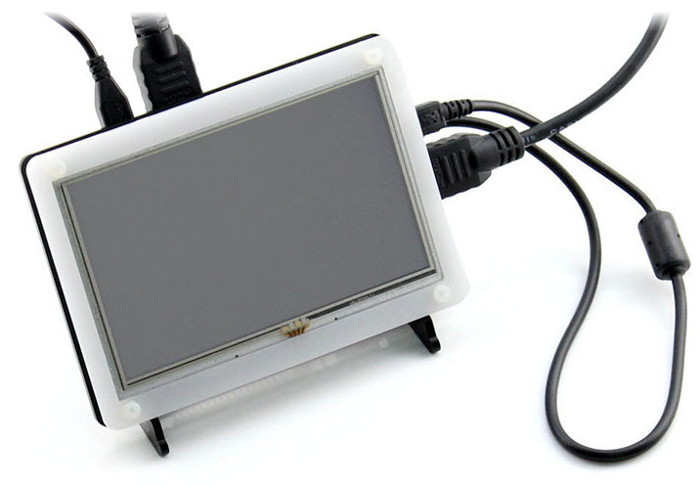

W zestawie znajdziesz również dedykowaną obudowę, która pozwoli zamontować Raspberry za ekranem oraz ustawić ekran pod kątem 45° lub 60°.
Podłączenie z Raspberry Pi
W celu uruchomienia ekranu należy połączyć urządzenie z Raspberry Pi poprzez dołączone do zestawu przewody: HDMI i microUSB. Złącze HDMI przekazuje obraz, portu USB odbiera dane interfejsu dotykowego.
Oprogramowanie
Ekran działa z najnowszym systemem Raspbian bez potrzeby instalacji sterowników. Aby jednak ekran wyświetlał obraz prawidłowo należy zmienić rozdzielczość w pliku konfiguracyjnym. W tym celu należy otworzyć plik config.txt poleceniem:
sudo nano /boot/config.txt
a następnie na jego końcu dodać następujące instrukcje:
max_usb_current=1hdmi_group=2hdmi_mode=87hdmi_cvt 800 480 60 6 0 0 0
Po zapisaniu pliku i restarcie maliny obraz i funkcja dotyku powinny działać prawidłowo.
|
Szczegółowy opis podłączenia można znaleźć na stronie producenta. |
Montaż obudowy
Obudowa pozwala zamontować ekran wraz z minikomputerem Raspberry Pi w tylnej części.
Zestaw zawiera
- Ekran 5" dotykowy, rezystancyjny
- Przewód HDMI
- Śrubki montażowe
- Przewód USB - microUSB dla interfejsu dotykowego
- Obudowa do Raspberry i ekranu - czarno-biała

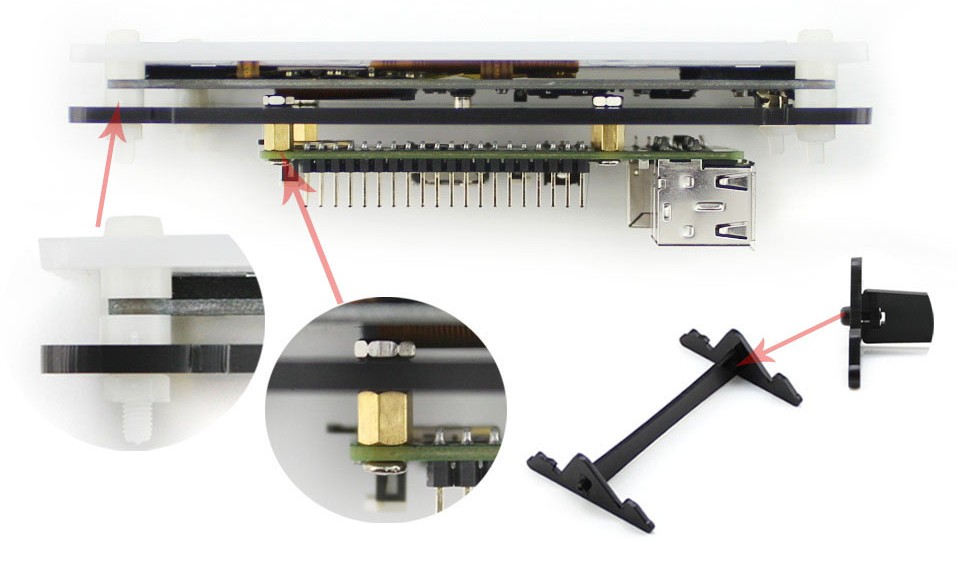

Przykład montażu ekranu w obudowie.
Specyfikacja ekranu dotykowego
- Typ: ekran dotykowy, rezystancyjny
- Przekątna: 5 "
- Rozdzielczość: 800 x 480 px
- Wersja ekranu: Rev. 2.1
- Współpracuje z:
- Rasbperry Pi w wersji 4B, 3B+, 3B 2B i B+ Zero: działa z najnowszym systemem bez konieczności dodatkowej
- Beagle Bone Black
- Banana Pi / Banana Pro
- Windows 7 / 8 / 8.1 / 10 / 11 bez konieczności instalacji sterowników
- Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
- 4 otwory montażowe (śrubki znajdują się w zestawie)
- Wymiary ekranu: 121 x 76 mm
- Wymiary zewnętrzne ramki: 133 x 95 mm
- Obudowa w kolorze czarno-białym
- Możliwość ustawienia pod kątem 45 ° lub 60 °
- Materiał wykonania: akryl
Dotykowy ekran rezystancyjny LCD TFT 5”
Oferowany przez nas rezystancyjny ekran dotykowy LCD TFT 5'' o rozdzielczości 800x480px z interfejsem HDMI + USB jest przeznaczony do użycia z minikomputerami jednopłytkowymi z serii Raspberry Pi. Załączona do zestawu obudowa umożliwia postawienie całości na biurku i wykorzystanie jako bazującego na Raspberry Pi monitora instalacji inteligentnego domu czy też przeglądarki zasobów internetowych.
Po zainstalowaniu Raspberry Pi na tylnej płycie obudowy użytkownik może korzystać ze wszystkich portów komunikacyjnych, jak również z pełnego złącza 40-pinowego (GPIO) minikomputera – wyświetlacz nie zajmuje ani jednej linii wejścia/wyjścia, pozostawiając je do dowolnego wykorzystania przez aplikację użytkownika.
Kompatybilność ekranu Raspberry Pi
Ekran dotykowy - rezystancyjny LCD TFT 5'' 800x480px HDMI + USB do Raspberry Pi + obudowa - Waveshare 11018 komunikuje się z minikomputerem Raspberry Pi za pośrednictwem interfejsu HDMI, zaś do przesyłania danych dotykowych oraz do zasilania ekranu służy port USB.
Z tego też względu produkt jest kompatybilny (pod względem wyświetlania obrazu) z niemal dowolnym urządzeniem wyposażonym w HDMI, zaś panel dotykowy działa w systemach wyposażonych w odpowiednie sterowniki.
