Opis produktu: Miernik naładowania akumulatora Li-Pol / Li-Ion - MAX17048 - STEMMA JST PH & QT / Qwiic - Adafruit 5580
Kompaktowy miernik oparty na układzie MAX17048, który pozwala na monitorowanie poziomu naładowania jednocelowych pakietów Li-Pol i Li-Ion o napięciu w zakresie od 3,7 V do 4,2 V. Płytka komunikuje się z modułem głównym wykorzystując magistralę I2C. Ponadto wyposażona została w dwa złącza Qwiic, za pomocą których można szybko połączyć ją z modułem wyposażonym w to samo złącza. Akumulator podłączany jest do złącza JST o rastrze 2 mm. W zestawie znajduje się także listwa goldpin 1x6 pin, która pozwala na alternatywne połączenie przy wykorzystaniu pól lutowniczych.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent przygotował także przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

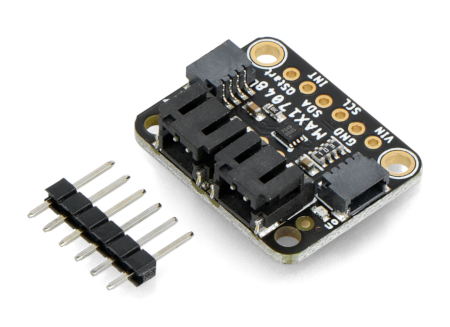

Miernik naładowania akumulatora Li-Pol / Li-Ion - MAX17048 - STEMMA JST PH & QT / Qwiic - Adafruit 5580.

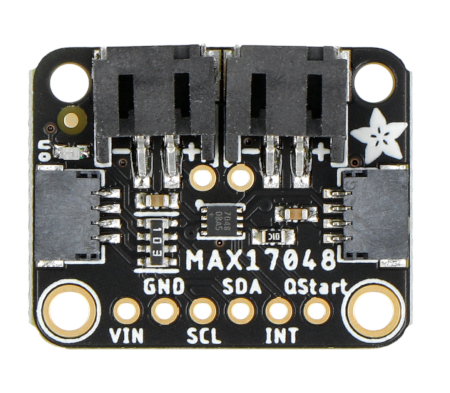

Posiada cztery otwory montażowe.Odczyt pomiaru
Miernik dokonuje pomiaru napięcia akumulatora wykorzystując układ MAX17048 i zamienia wartość napięcia na wskaźnik procentowy pojemności akumulatora, co znacznie ułatwia rozpoznanie poziomu jego naładowania. Układ MAX17048 posiada algorytm, który w sposób ciągły monitoruje pakiet akumulatora, zapewniając zdecydowanie większą dokładność pomiaru niż zwykły ADC.
Opis wyprowadzeń
- VIN - napięcie zasilania płytki od 3 V do 5 V DC
- GND - masa układu
- SCL - linia zegara magistrali I2C
- SDA - linia danych magistrali I2C
- INT - wewnętrzny pin przerwania
- QStart - wejście szybkiego startu, które pozwala na reset układu MAX17048
Specyfikacja techniczna modułu
- Typ: miernik / wskaźnik naładowania akumulatora
- Wbudowany układ: MAX17048
- Obsługiwane akumulatory: Li-Pol / Li-Ion 1S
- Obsługiwany zakres napięcia akumulatora: od 3,7 V do 4,2 V
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x36
- Napięcie pracy: od 3 V do 5 V DC
- Złącza:
- akumulatorowe: JST 2 mm
- komunikacyjne: STEMMA QT / Qwiic / pola lutownicze
- Wymiary płytki: 25,7 x 20,3 x 7,2 mm
- Masa: 2,6 g
Zawartość zestawu
- Miernik naładowania akumulatora Li-Pol / Li-Ion - MAX17048 - STEMMA JST PH & QT / Qwiic
- Listwa goldpin 1x6 pin - raster 2,54 mm

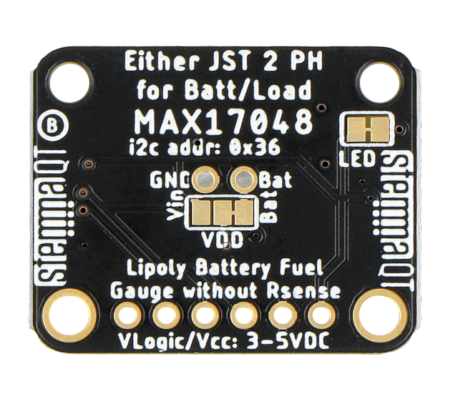

Miernik naładowania akumulatora Li-Pol / Li-Ion - MAX17048.
System połączenia Qwiic
Ekosystem Qwiic to system prostego i szybkiego łączenia czujników, elementów wykonawczych, nakładek i przewodów I2C, który jest mało podatny na błędy. Moduły wyposażone w złącze Qwiic posiadają 4-pinowe złącze JST o rastrze 1 mm. Dzięki takiemu rozwiązaniu złącze nie zajmuje dużo miejsca na płytce i uniemożliwia podłączenie wtyczki w odwrotny sposób, minimalizując ryzyko popełnienia błędu przy podłączeniu przewodów.
