Opis produktu: LC709203F - wskaźnik poziomu naładowania akumulatora Li-Pol / Li-Ion - STEMMA QT / Qwiic - Adafruit 4712
Wskaźnik poziomu naładowania akumulatora od Adafruit. Pozwala zmierzyć napięcie akumulatorów litowo-polimerowych Li-Pol oraz litowo-jonowych Li-Ion. Wyświetla wartość napięcia oraz procentowe naładowanie ogniwa. Moduł komunikuje się za pośrednictwem interfejsu I2C i jest zasilany napięciem od 3 V do 5 V. Jest kompatybilny z Arduino i Raspberry Pi (przed podłączeniem z Raspberry Pi konieczna jest konfiguracja portu I2C).
|
Produkt kompatybilny z Arduino oraz Raspberry Pi. |
Wyprowadzenia wskaźnika
Do połączenia można wykorzystać dedykowane złącze STEMMA QT / Qwiic lub standardowe piny goldpin 2,54 mm. Dodatkowo na płytce znajdują się dwa równoważne porty JST. Do jednego z nich należy podłączyć akumulator, którego pomiar ma być dokonany, a do drugiego złącza mikrokontroler np. Arduino, Raspberry Pi.

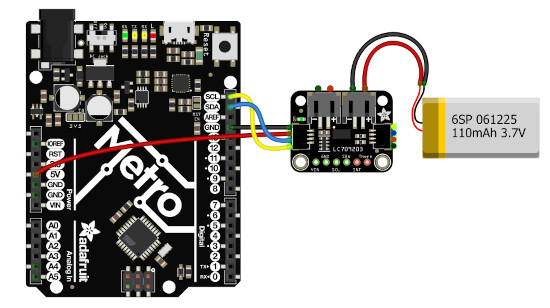

Połączenie wskaźnika z płytką Arduino Metro.
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3 V do 5 V DC |
| GND | Masa układu |
| SCL | Linia zegara interfejsu I2C |
| SDI | Linia danych interfejsu I2C |
| INT | Pin przerwania |
| Therm | Odczytanie temperatury akumulatora |
| Porty JST | Równoważne wyprowadzenia 1 - podłączenie akumulatora 2 - podłączenie mikrokontrolera |
Specyfikacja
- Zasilanie: od 3 V do 5 V DC
- Interfejs komunikacyjny: I2C
- Adres interfejsu I2C: 0x08
- Typy akumulatorów: Li-Pol / Li-Ion
Zawartość zestawu
- Czujnik LC70923F
- Przewód połączeniowy JST-PH 2-pin - 1 szt.
- Złącza goldpin raster 2,45 mm

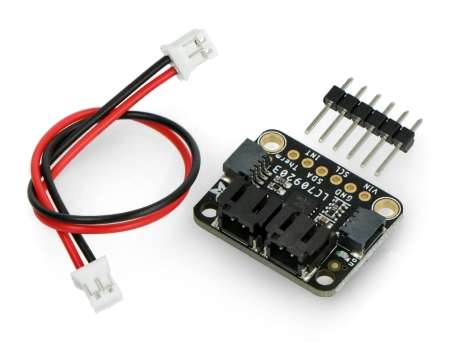

Zestaw z wskaźnikiem od Adafruit.
