Opis produktu: Uniwersalny układ czasowy NE555 - THT
Uniwersalny układ czasowy w obudowie przewlekanej DIP8. Przeznaczony do montażu przewlekanego THT. W ofercie znajduje się również układ w obudowie SMD oraz podstawka.
Specyfikacja produktu: Uniwersalny układ czasowy NE555 - THT
- Napięcie zasilania: 4,5 V do 16 V
- Maksymalna moc rozpraszania 600 mW
- Maksymalny prąd wyjściowy 100 mA
- Prąd przy napięciu zasilania 5 V: 3 mA
- Prąd przy napięciu zasilania 15 V: 10 mA
Szczegóły w dokumentacji.

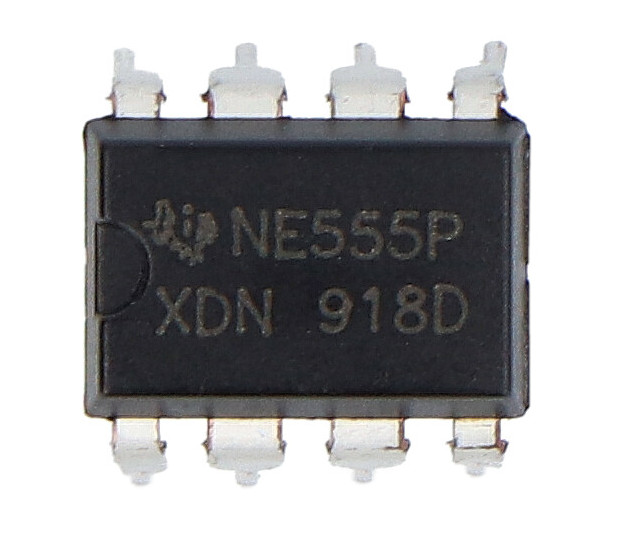

Uniwersalny układ czasowy NE555 - THT.
1. GND - masa układu
2. TRIGGER - Wejście wyzwalające. Gdy na te wejście podane zostanie napięcie niższe niż 1/3 napięcia zasilania następuję wyzwolenie układu, a na wyjściu pojawia się stan wysoki.
3. OUT - Wyjście układu
4. RESET - Podanie stanu niskiego powoduje reset układu. Wyjście ustawiane jest w stan niski, zewnętrzny kondensator zostaje rozładowany.
5. CONTROL - wejście służące zmianie proporcji wewnętrznego dzielnika napięcia.
6. TRESHOLD - wejście komparatora odłączającego wewnętrzny przerzutnik. Gdy na tym wejściu pojawi się napięcie wyższe niż 2/3 napięcia zasilania, wyjście układu zostanie ustawione w stan niski.
7. DISCHARGE - wyjście służące do rozładowywania zewnętrznego kondensatora. Jest to wyprowadzanie kolektora wewnętrznego tranzystora.
8. VCC - zasilanie układu.
1. Komparator wyłączający przerzutnik
2. Komparator włączający przerzutnik
3. Dzielni rezystorowy (R=5kOm)
4. Przerzutnik
5. Tranzystor rozładowujący.
Dzielnik rezystorowy wyznacza napięcia progowe dla komparatorów odpowiednio 1/3 (1) oraz 2/3 (2) napięcia zasilania.
