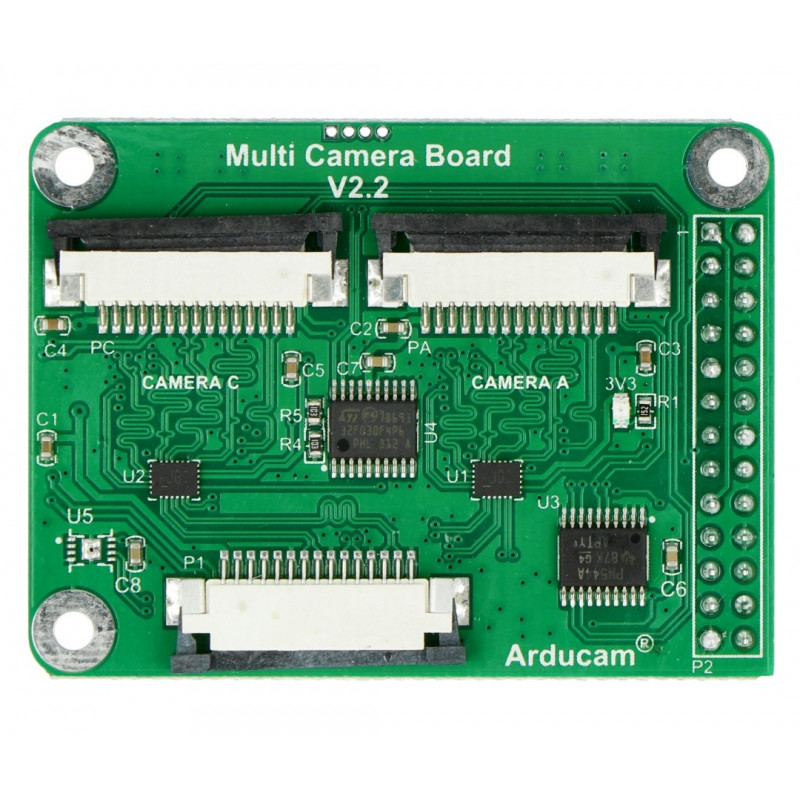

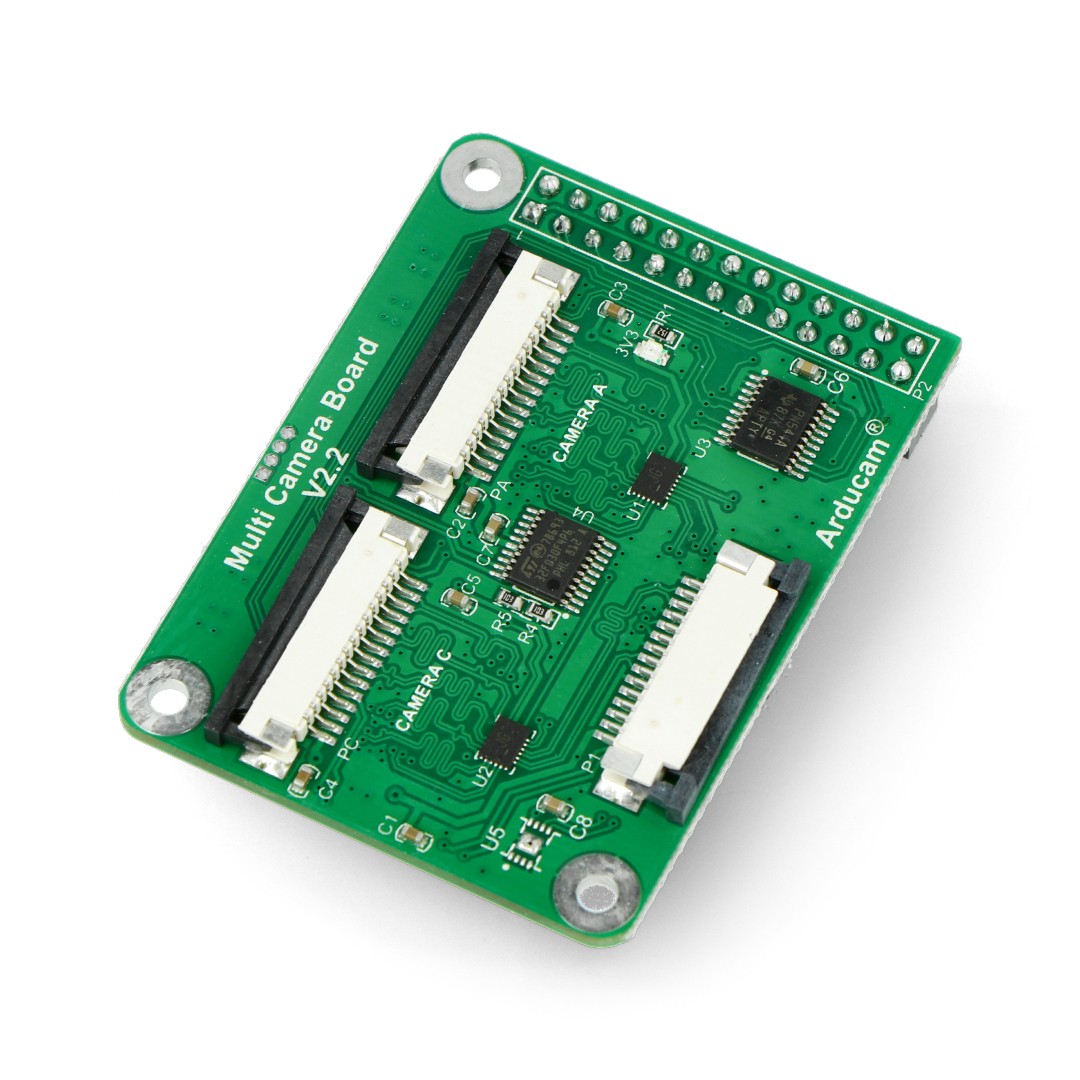

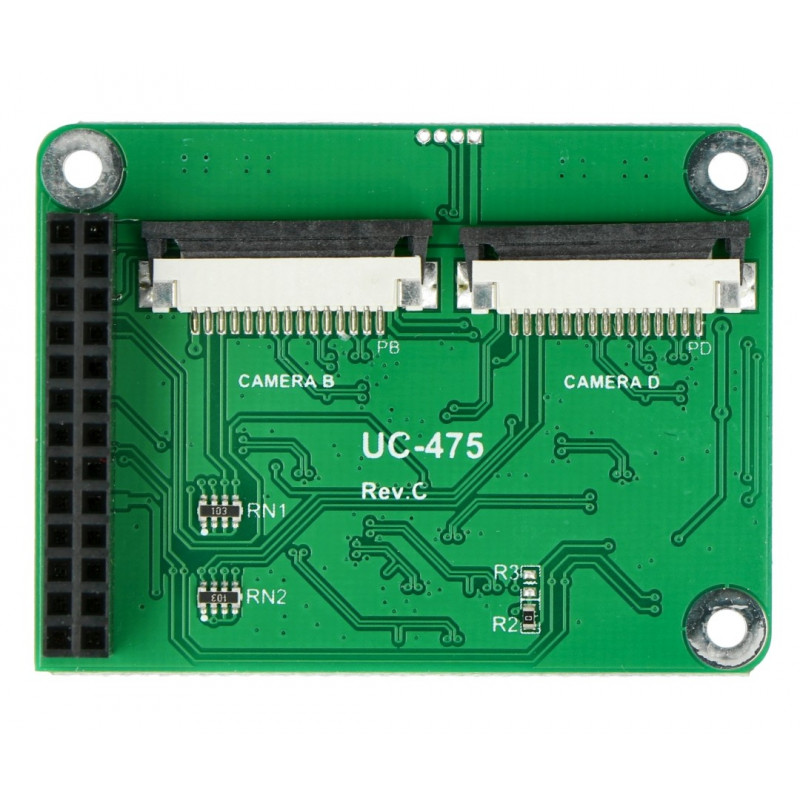

Opis produktu: Multi camera adapter module v2.2 - hub do kamer dla Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5
Adapter stworzony do podłączenia 4 kamer - 5 Mpx OV5647, 8 Mpx IMX219, 12 Mpx IMX477 lub Raspberry Pi Camera V3 (12 MPx IMX708) do pojedynczego złącza CSI na Raspberry. Kamery podłączone do adaptera działają sekwencyjnie (nie pracują jednocześnie). Moduł jest kompatybilny z Raspberry Pi w wersji A / B / B+ / 2 / 3B / 3B+ / 4B / 5. Płytka ma wymiary 56 mm x 42 mm.

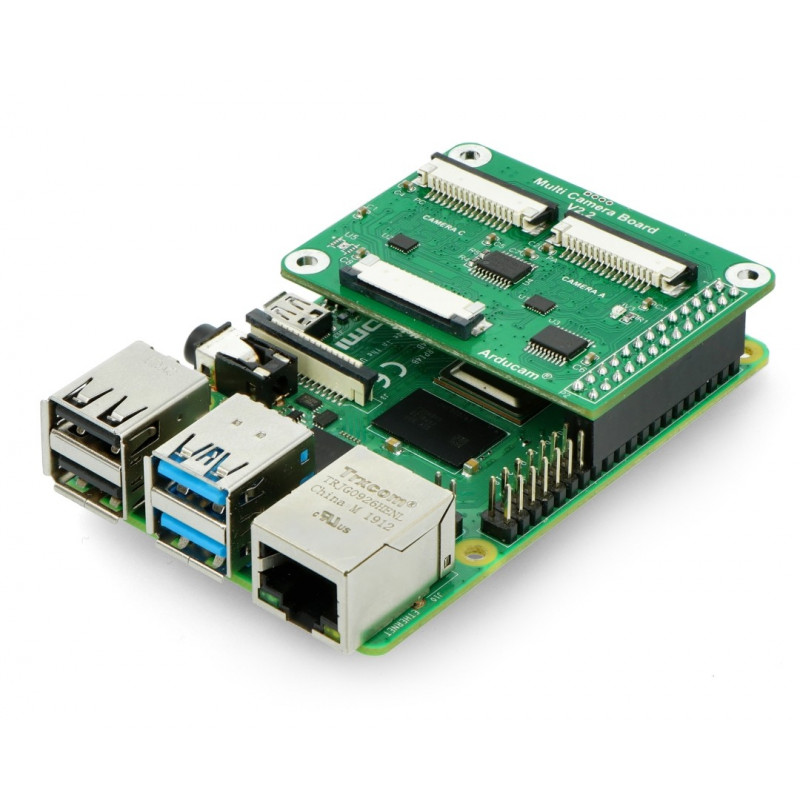

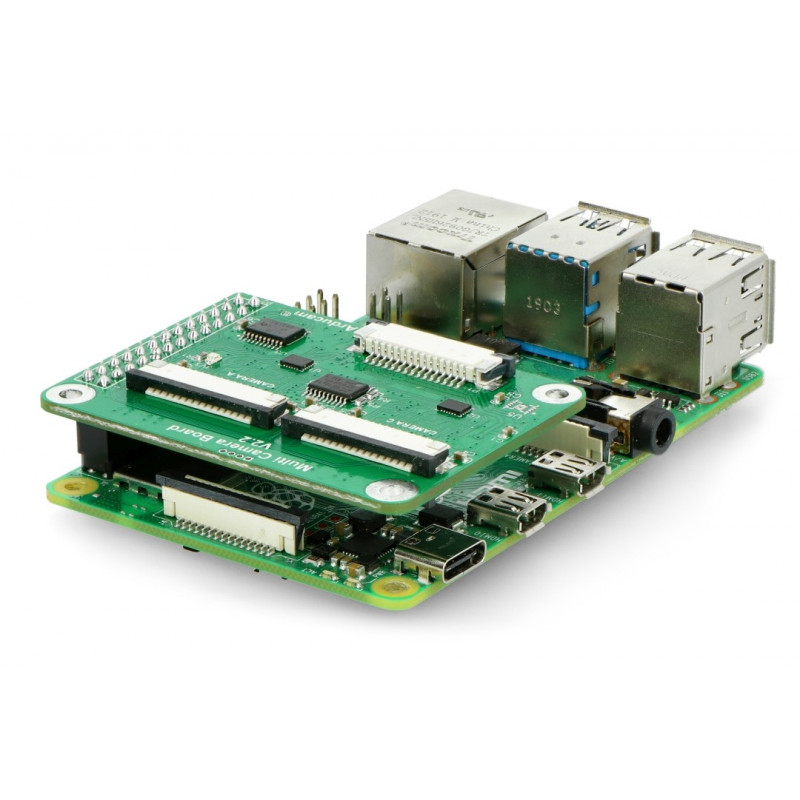

Przykład podłączenia kamer za pomocą adaptera.
Podłączenie Multi camera adapter module v2.2 - hub do kamer dla Raspberry Pi
Producent przygotował przewodnik użytkownika wraz z przykładowym programem który umożliwia korzystanie z modułu.
| Producent udostępnia przewodnik użytkownika, w jaki sposób podłączyć i wykorzystać adapter. |
Specyfikacja Multi camera adapter module v2.2 - hub do kamer dla Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5
- Umożliwia podłączenie 4 kamer do Raspberry Pi
- Komunikuje się przez złącze CSI (taśma w zestawie) oraz GPIO minikomputera
- Możliwość podłączenia 4 kamer:
- 5 Mpx OV5647
- 8 Mpx IMX219
- 12 Mpx IMX477 (HQ Camera)
- 12 Mpx IMX708 (Camera Module 3)
- Kamery działają w sposób sekwencyjny
- Wymiary: 56 mm x 42 mm x 11 mm
- Masa: 13,5 g
Nie ma możliwości mieszania różnych modeli kamer w jednym zestawie. Kamery działają naprzemiennie (sekwencyjnie), a nie jednocześnie, co należy uwzględnić przy planowaniu projektu.
Multi camera adapter module v2.2 - hub do kamer dla Raspberry Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5

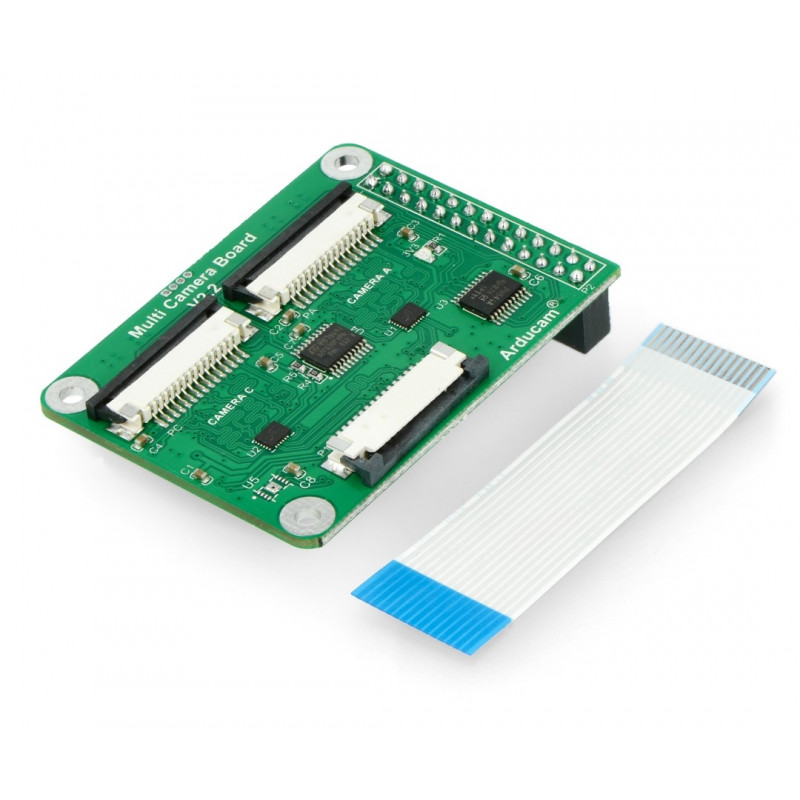

Hub umożliwiający podłączenie Raspberry Pi do czterech kamer jednocześnie. W odróżnieniu od poprzedniej wersji adaptera nowa wersja do kamer dla Raspberry Pi może obsługiwać nie tylko moduły kamer o rozdzielczości 5 Mpx, ale także 8 Mpx oraz 12 Mpx. Do huba można podłączyć maksymalnie cztery kamery jednocześnie. Hub jest podłączany do złącza CSI na płytce Raspberry Pi. Hub w wersji V2.2 wspiera obsługę kamer 360°, kamer makrofotograficznych, a także kamer do aplikacji IoT. Kamery podłączone do huba 2.2 pracują w sposób sekwencyjny, tzn. jednocześnie można wyświetlić obraz z pojedynczej kamery. Hub w wersji 2.2 jest kompatybilny z płytkami Pi A / B / B+ / 2 / 3B / 3B+ / 4B / 5. Zestaw zawiera Hub oraz taśmę wieloprzewodową zakończoną złączem CSI.
Możliwości wykorzystania rozdzielacza sygnału do kamer dla Raspberry Pi
Hub Multi camera adapter module v2.2 może obsługiwać maksymalnie do czterech kamer jednocześnie. Oprócz większości dostępnych na rynku modeli Raspberry Pi, hub może także współpracować z płytkami Arduino UNO R3, Arduino MEGA 2560 R3, Beagle Bone Black Rev. C, a także innymi platformami embedded wyposażonymi w interfejsy komunikacyjne SPI i I2C. Multi camera adapter module v2.2 można wykorzystać m.in. do zbudowania małego systemu monitoringu obrazu na obiektach budowlanych, a także podczas szczegółowego nagrywania zjawisk przyrodniczych.
