Opis produktu: Adapter HDMI - CSI 1080p 30 fps - do Raspberry Pi - Waveshare 19137
Adapter portu kamery HDMI - CSI kompatybilny ze wszystkimi wersjami minikomputera Raspberry Pi. Obsługuje kamerę z rozdzielczością do 1080p przy prędkości wyświetlania 30 klatek na sekundę.
Produkt kompatybilny z Raspberry Pi
Na stronie producenta dostępna jest Strona Wiki produktu. Zawiera ona schemat połączeń adaptera z różnymi wersjami minikomputera, a także instrukcję konfiguracji elementów.

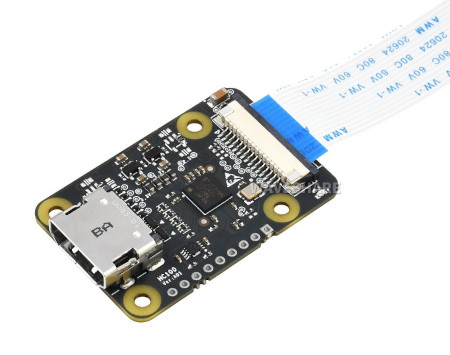

Adapter HDMI - CSI do minikomputera Raspberry Pi.
Przedmiotem sprzedaży jest adapter, przewód FPC oraz minikomputer Raspberry Pi należy kupić osobno.
Konfiguracja adaptera odbywa się za pomocą terminala komend.
Podłączenie adaptera
- Podłącz przewód FPC Raspberry Pi do interfejsu CSI. Raspberry Pi w wersji 2B, 3B, 3B+ posiada złącze umieszczone pomiędzy portem LAN a portem HDMI, a Raspberry Pi w wersji 4B pomiędzy złączem HDMI1 a gniazdem audio. W przypadku Raspberry Pi Zero interfejs CSI znajduje się obok portu zasilania.
- Strona taśmy (przewodu FPC), na której znajdują się złącza, powinna być skierowana w stronę interfejsu HDMI. Poluzuj czarną klamrę, ułóż odpowiednio przewód FPC i wciśnij go mocno w otwór. Następnie dociśnij czarną klamrę.
- Interfejs kamery Raspberry Pi jest domyślnie wyłączony. Przed użyciem kamery konieczne jest zmienienie ustawień i włączenie go.
- Uruchom terminal komend Raspberry Pi -> wykonaj polecenie sudo raspi-config -> wybierz opcję Interfacing Options -> P1 Camera -> oraz uruchom Raspberry Pi ponownie, wybierając Yes
Strona Wiki produktu zawiera dodatkowe informacje dotyczące konfiguracji wraz z instrukcją postępowania uzupełnioną o zdjęcia.
Specyfikacja techniczna
- Adapter HDMI - CSI
- Kompatybilny ze wszystkimi wersjami minikomputera Raspberry Pi
- Maksymalna rozdzielczość kamery: 1080p
- Ilość wyświetlanych klatek na sekundę: 30 fps
- Wymiary: 45 x 30 mm
- Średnica otworów montażowych: 2,65 mm

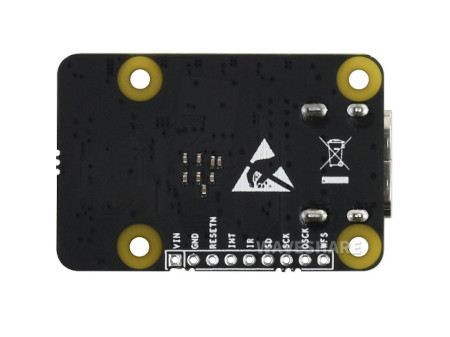

Moduł posiada otwory montażowe o średnicy równej 2,65 mm.Adapter HDMI - CSI 1080 p 30 fps - do Raspberry Pi - Waveshare 19137
Praktyczny adapter HDMI - CSI 1080 p/30 fps marki Waveshare pozwala na podłączenie do Raspberry Pi każdej kamery wyposażonej w port HDMI. Umożliwia to znaczne rozszerzenie możliwości płytki i wykorzystanie jej w rozmaitych specjalistycznych zastosowaniach, na przykład stworzenie systemu inteligentnego sterowania nowoczesnymi kamerami termowizyjnymi.
Zastosowanie adaptera umożliwia przesył obrazu o maksymalnej rozdzielczości 1080 p (przy trzydziestu klatkach na sekundę). Produkt jest kompatybilny ze wszystkimi generacjami płytek Raspberry Pi.
Adaptery HDMI - CSI i inne akcesoria do kamer Raspberry Pi
W naszej ofercie znajdziesz również szeroki wybór innych modeli adapterów HDMI - CSI różnych producentów. Ponadto oferujemy także wiele innych akcesoriów do kamer Raspberry Pi, w tym obudowy, podstawki, uchwyty czy taśmy przyłączeniowe.
Asortyment obejmuje też nowoczesne kamery Raspberry oraz wysokiej klasy obiektywy, dzięki którym będziesz mógł osiągnąć jeszcze lepsze rezultaty w rejestrowaniu obrazu, a także stworzysz wiele interesujących projektów elektronicznych z zakresu monitoringu, IoT, wizji maszynowej, robotyki czy automatyki budynkowej.
