Opis produktu: Gravity - Ring 2D QR Code Scanner - skaner kodów QR - okrągły - DFRobot SEN0486
Ring 2D QR Code Scanner to zestaw składający się ze skanera kodów kreskowych i kodów QR oraz z adaptera przetwarzającego zczytane wartości. Moduł umożliwia odczyt jednowymiarowych i dwuwymiarowych kodów, a wszystko to poprzez algorytm inteligentnego rozpoznawania obrazu. Ring 2D QR Code Scanner współpracuje z wszystkimi kontrolerami pracującymi z napięciem 3,3 V / 5 V, obsługuje komunikację UART i I2C - co w połączeniu daje możliwość integracji z szeroką gamą urządzeń.
Produkt jest kompatybilny z kontrolerami typu Arduino, ESP32 czy Raspberry Pi
Producent przygotował szczegółowy przewodnik użytkownika, w którym znajduje się między innymi schemat połączeń oraz przykładowe kody programów.

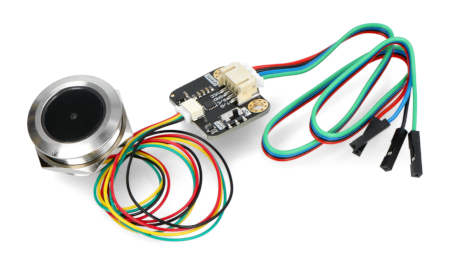

Gravity - Ring 2D QR Code Scanner - skaner kodów QR - okrągły - DFRobot SEN0486.

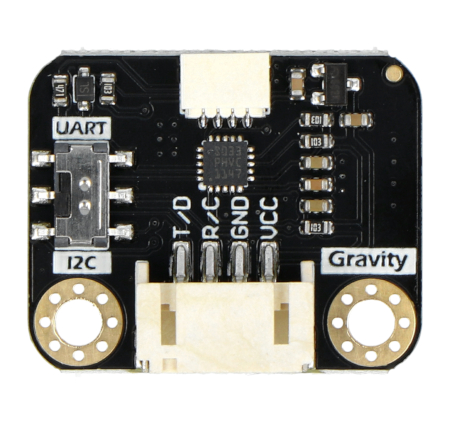

Płytka - adapter, będąca łącznikiem między skanerem a modułem z mikrokontrolerem przetwarzającym sygnał.
Jak działa skaner kodów QR?
Ring 2D QR Code Scanner wykorzystuje algorytm inteligentnego rozpoznawania obrazu. Obsługiwane typy kodów jednowymiarowych 1D to EAN13, EAN8, UPCA, UPCE0, UPCE1, Code128, Code39, Code93, CodeBar, Interleaved, a kodów dwuwymiarowych 2D (QR) to QR code, Data Matrix, PDF417. Moduł posiada wbudowane dwie diody sygnalizacyjne, które informują użytkownika, czy kod został poprawnie zczytany. Znajduje zastosowanie w automatach samoobsługowych, bramkach do metra, wejściach do miejsc, gdzie konieczne jest skanowanie biletów czy kuponów, i wielu innych.
Zawartość zestawu
- Gravity - Ring 2D QR Code Scanner - skaner kodów QR - okrągły - DFRobot SEN0486
- Płytka - adapter do skanera
- Przewód połączeniowy PH2.0-P o długości 30 cm
Opis wyprowadzeń
Adapter został wyposażony w wygodne złącze typu Gravity. Zaletą tego typu złącz jest przede wszystkim brak konieczności lutowania przewodów oraz stabilne podłączenie.
- SDA / TX - linia danych interfejsu I2C / linia nadawcza UART
- SCL / RX - linia zegara interfejsu I2C / linia odbiorcza UART
- GND - masa układu
- VCC - pin zasilania w zakresie od 3,3 V do 5 V

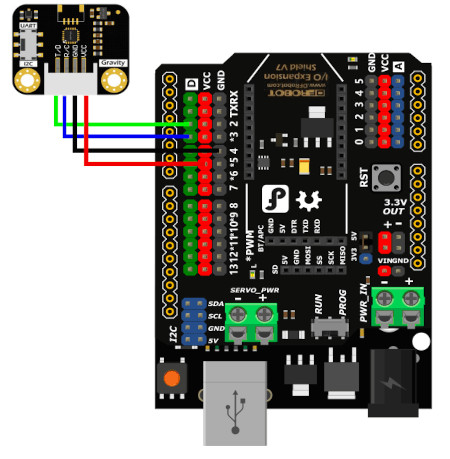

Przykładowy schemat połączeń z wykorzystaniem płytki DFRobot.

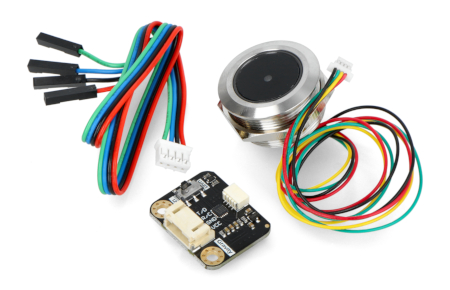

Zawartość zestawu Ring 2D QR Code Scanner.
Specyfikacja techniczna Ring 2D QR Code Scanner
- Napięcie zasilania: 3,3 V / 5 V DC
- Prąd roboczy: 70 mA
- Interfejs komunikacyjny: UART, I2C
- Rozdzielczość: 640 x 480 px
- Obsługiwane kody: 1D i 2D (QR)
- Obsługiwane typy kodów 1D: EAN13, EAN8, UPCA, UPCE0, UPCE1, Code128, Code39, Code93, CodeBar, Interleaved
- Obsługiwane typy kodów 2D: QR code, Data Matrix, PDF417
- Kąt odczytu: obrót 360°, pochylenie ±55°, odchylenie ±55°
- Głębia ostrości: kod QR - wydajność od 25 mm do 150 mm może w różnym stopniu ulec zmianie ze względu na jakość kodu kreskowego i warunki środowiskowe
- Kontrast: ≥ 25%
- Kąt skanowania: 69° (w poziomie), 56° (w pionie)
- Dokładność odczytu: ≥ 5 mil
- Sygnalizacja odczytu: dioda LED
- Interpretacja sygnalizacji LED: zielone światło migające oznacza pomyślny odczyt
- Zakres temperatury pracy: od -20°C do 60°C
