Opis produktu: Adafruit Mini Kit 16-kanałowy sterownik PWM I2C - Servo Hat do Raspberry Pi
Raspberry Pi to bardzo użyteczny minikomputer, jednakże generowanie precyzyjnego sygnału PWM do sterowania serwomechanizmami przez jądro Linuxa nie wychodzi mu najlepiej. Nakładka Servo Hat umożliwia sterowanie 16 serwomechanizmami. Układ generuje sygnał PWM o częstotliwości do 1,6 kHz z 12-bitową precyzją, komunikuje się poprzez interfejs I2C wykorzystując tylko dwa piny Raspberry Pi.
Płytka współpracuje z Raspberry Pi model A+, B+ oraz z nową wersją 2 B. W celu podłączenia do starszych wersji czyli A i B niezbędne jest zastosowanie przejściówki. Moduł posiada osobne zasilanie, do złącza DC należy podpiąć zasilacz 5 V do 6 V.

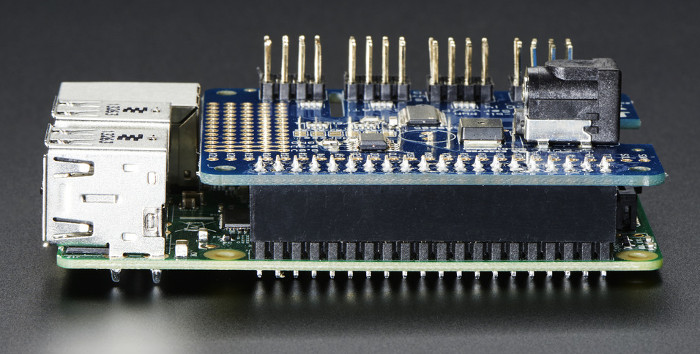

W zestawie znajduje się złącze 2x40 pin, które umożliwia bezpośrednie podłączenie modułu do pinów Raspberry Pi A+, B+ lub wersji 2. Złącze należy samodzielnie przylutować.
Adafruit Mini Kit 16-kanałowy sterownik PWM I2C - Servo Hat do Raspberry Pi.
Specyfikacja techniczna
- Liczba kanałów PWM: 16
- Rozdzielczość: 12-bitów
- Maksymalna częstotliwość: 1,6 kHz
- Komunikacja: I2C (SCL, SDA)
- Osobne złącze zasilania: od 5 V do 6 V
- Współpracuje z Raspberry Pi: A+, B+, 2 B (do wersji A i B niezbędna jest przejściówka 2x20 pin)
- Wymiary płytki: 65 x 56 x 13 mm
Mini Kit 16-kanałowy sterownik PWM I2C - Servo Hat do Raspberry Pi - Adafruit 2327
Servo Hat Mini Kit od Adafruit to 16-kanałowy sterownik I2C przeznaczony do sterowania analogowymi serwomechanizmami z pomocą płytek Raspberry Pi. Nakładka jest kompatybilna z RPi w wersji A+, B+ i 2B. Dzięki możliwości osobnego zasilania korzystanie z układu nie grozi nadmiernym obciążeniem płytki sterującej nawet przy podłączeniu maksymalnej ilości elementów zewnętrznych.
Nakładka Raspberry Pi Hat Servo Mini Kit od Adafruit wykorzystuje do sterowania serwomechanizmami zaledwie dwa piny głównej płytki, dzięki czemu można użyć jej w większych projektach, wymagających korzystania z wielu rozszerzeń jednocześnie.
Praktyczny kontroler serw analogowych Raspberry Pi Hat
Nakładka Servo Hat Mini Kit znakomicie sprawdzi się na przykład jako część robotów, zdalnie sterowanych pojazdów, dronów czy innych urządzeń elektronicznych z ruchomymi elementami.
W naszej ofercie znajdziesz również inne kontrolery silników i serw Raspberry Pi, które są przeznaczone zarówno do współpracy z elementami analogowymi, jak i cyfrowymi.
