Opis produktu: reTerminal E10-1 - rozszerzenie PoE / UPS, Gigabit Ethernet, LTE / 4G / 5G / LoRaWAN, RS485 / 232, CAN, SATA - Seeedstudio 103060001
Rozszerzenie reTerminal E10-1 do reTerminal pozwala na mobilne zasilanie urządzenia, komunikację bezprzewodową i przemysłową transmisje danych wraz z obsługą audio. Moduł został wyposażony w gigabitowe złącze Ethernet, układ komunikacji bezprzewodowej LTE / 4G / 5G / LoRaWAN (brak w zestawie), interfejsy RS485, RS232 oraz CAN Bus, a także gniazdo dysków M.2 key B, dwa mikrofony i głośnik oraz funkcje PoE i UPS poprzez możliwość zastosowania akumulatorów 18650. ReTerminal E10-1 to karta rozszerzeń, którą można w prosty sposób podłączyć do reTerminal poprzez przemysłowe złącze sygnałowe o dużej prędkości. Moduł umożliwia zasilanie poprzez akumulator Li-Ion 18650 (brak w zestawie) lub gniazdo DC. Na płytce zastosowano moduł Power over Ethernet (PoE), dzięki czemu reTerminal E10-1 można ładować także poprzez złącze Gigabit Ethernet RJ45.
Urządzenie do komunikacji LTE / 4G / 5G / LoRaWAN wymaga dodatkowego modułu Mini PCIe - brak w zestawie.

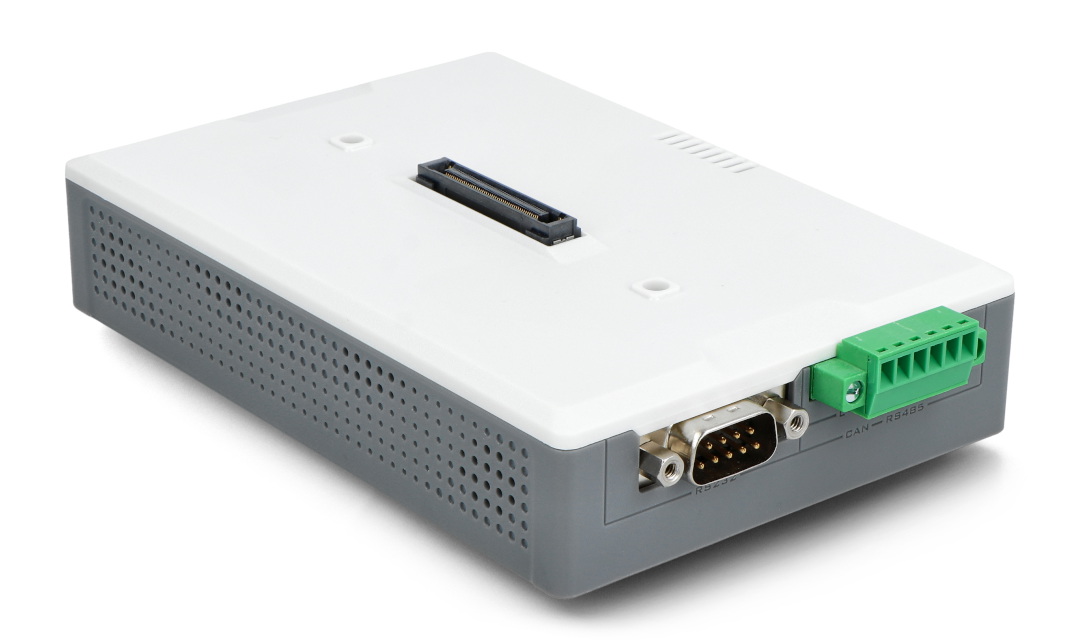

ReTerminal E10-1 wyposażony m.in. w interfejs RS232, RS485 oraz CAN.

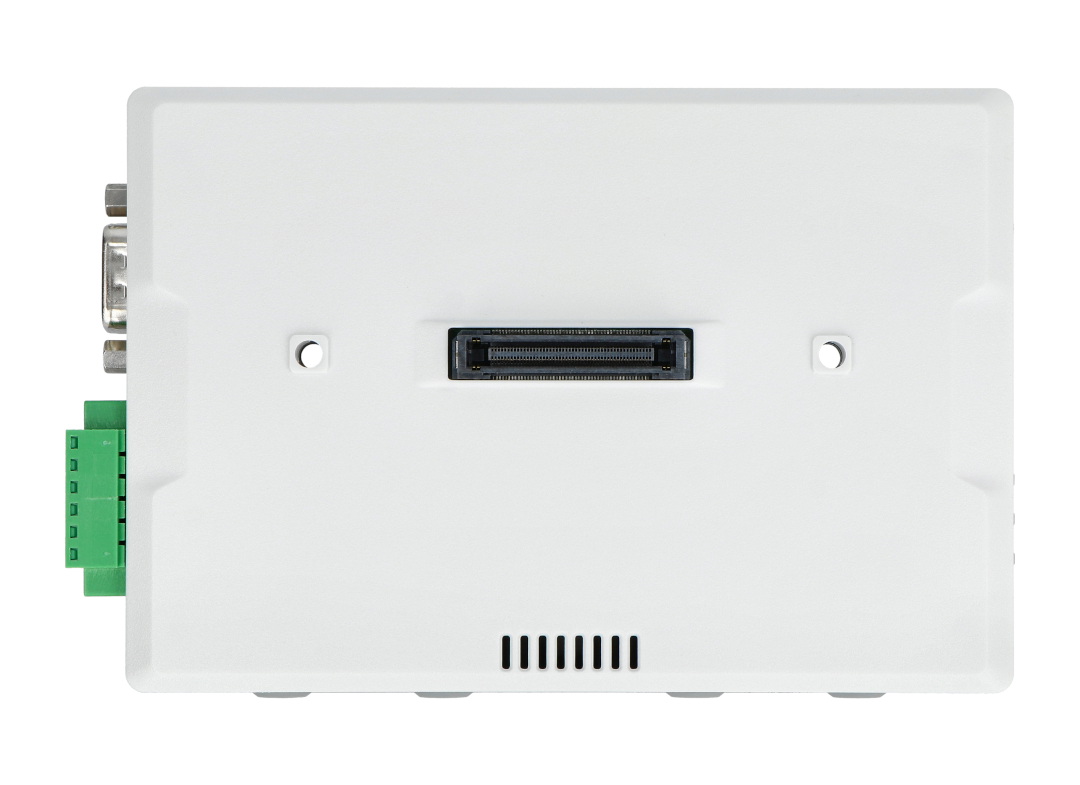

Urządzenie wyposażone w złącze 100-pin do połączenia z reTerminal.Główne cechy reTerminal E10-1

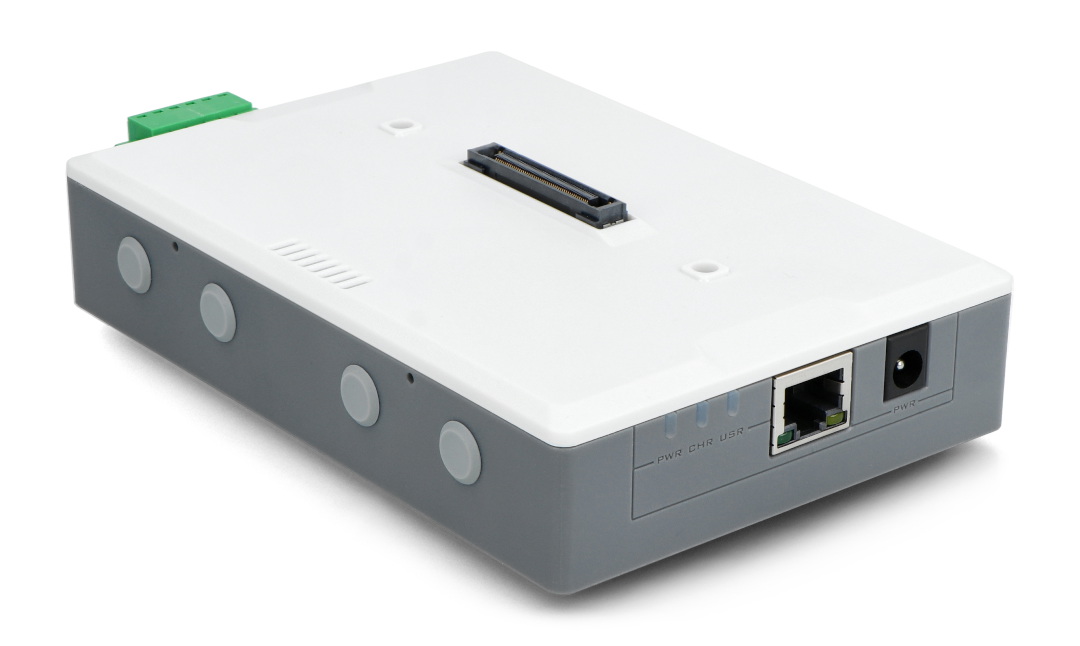

- Alternatywne tryby zasilania: dwa akumulatory Li-Ion 18650 (brak w zestawie), gniazdo DC i funkcja PoE
- Komunikacja bezprzewodowa: LoRaWAN / LTE / 4G / 5G (z wykorzystaniem dodatkowego modułu - brak w zestawie)
- Interfejsy przemysłowe: RS485, RS232 oraz CAN Bus
- Pamięć masowa: obsługa dysków SSD z M.2 key B, SATA 2.0
- Zintegrowane audio: dwa mikrofony i głośnik pozwalają rozszerzyć możliwości sztucznej inteligencji (AI)
Zastosowanie modułu
- Przemysł: monitorowanie maszyn, alarm bezpieczeństwa, przesyłanie i przechowywanie danych na poziomie przemysłowym
- Rolnictwo: monitorowanie upraw, komunikacja bezprzewodowa LoRa / LTE / 5G
- Dom: monitorowanie domu, alarm bezpieczeństwa
- Indywidualne: komputer interakcji człowiek - maszyna

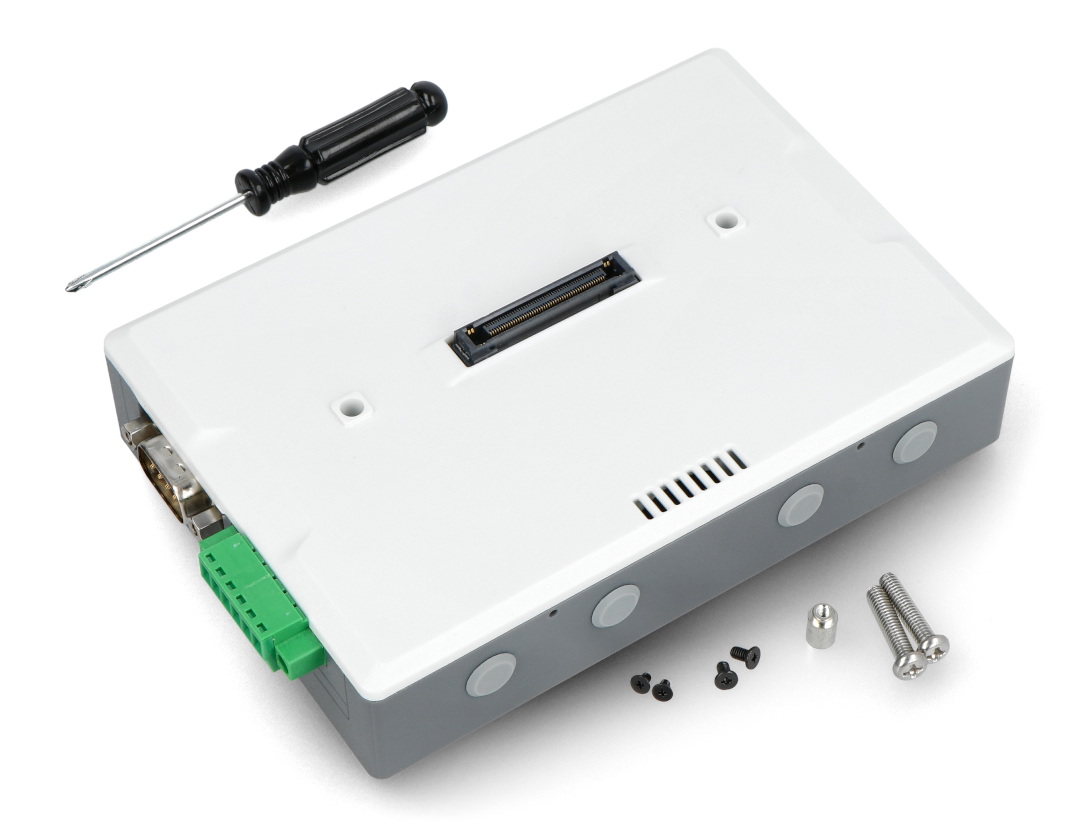

Zawartość zestawu
- reTerminal E10-1 - rozszerzenie PoE/UPS, Gigabit Ethernet, LTE/4G/5G/LoRaWAN, RS485/232, CAN, SATA - Seeedstudio 103060001
- Śrubokręt
- Komplet śrubek montażowych
reTerminal E10-1 - rozszerzenie PoE / UPS, Gigabit Ethernet, LTE / 4G / 5G / LoRaWAN, RS485 / 232, CAN, SATA - Seeedstudio 103060001.
Zawartość zestawu.Specyfikacja reTerminal E10-1
- Zasilanie:
- DC: 12 V / 4 A (posiada zabezpieczenie przed zbyt wysokim napięciem, powyżej 15,6 V)
- PoE: RJ45, maksymalnie 25 W
- UPS: 2x akumulator Li-Ion 18650 (posiada zabezpieczenie przed przegrzaniem)
- Maksymalna prędkość transmisji danych:
- interfejs RS485: 256000 bodów
- interfejs RS232: 256000 bodów
- interfejs CAN: 500 kB/s (w trybie wspólnym), 8 Mb/s (w trybie FD)
- Liczba anten: 4
- Układ Ethernet: LAN7800 z obsługą PoE
- Interfejs komunikacji z reTerminal: 100-pin
- Interfejs dysków: M.2 key B, USB 3.0 Gen1 oraz SATA 2.0
- Interfejs Mini PCIe: UART, USB 2.0, I2C, SPI
- Gniazdo karty SIM: LTE / 4G / 5G
- Mikrofon: 2x mikrofon analogowy
- Głośnik: 8 Ω / 1 W
- Wentylator: złącze 3-pin
- Komunikacja bezprzewodowa:
- interfejs M.2: obsługa 4G / 5G
- Mini PCIe: obsługa LTE / 4G / LoRaWAN
- LED1: wskaźnika stanu zasilania DC
- LED2: wskaźnik stanu akumulatora, miga podczas uruchomienia i przestaje migać po zakończeniu ładowania sterownika akumulatora. Jeśli akumulator jest w stanie ładowania, dioda LED świeci stale, w przeciwnym razie będzie wyłączona
- LED3: dioda użytkownika
- Wymiary: 140 x 95 x 30 mm
