Opis produktu: D36V6ALV - przetwornica step-down 2,5 V - 7,5 V 0,6 A - Pololu 3798
Przetwornica step-down pracująca z napięciem wejściowym w zakresie od 4 V do 50 V (należy zwrócić uwagę na wartość drop-out oraz krótkie impulsy napięciowe, które mogą uszkodzić układ). Napięcie wyjściowe jest regulowane za pomocą wbudowanego potencjometru w zakresie od 2,5 V do 7,5 V przy maksymalnym prądzie wyjściowym 600 mA. Płytka ma wymiary: 15 x 10 x 4 mm i masę 0,6 g. W ofercie posiadamy przetwornice o szerokim zakresie pracy.
Wyprowadzenia D36V6ALV - przetwornicy step-down 2,5 V - 7,5 V 0,6 A - Pololu 3798
Regulator wyposażony jest w 4 wyprowadzenia.
| Pin | Opis |
|---|---|
| SHDN | Stan niskiego poboru energii (ok. 2 uA) uruchamiany za pomocą stanu niskiego. |
| VIN | Napięcie wejściowe od 4 V do 50 V (wartość minimalna zależna od napięcia drop-out). |
| GND | Masa układu. |
| VOUT | napięcie wyjściowe od 2,5 V do 7,5 V. |
Minimalna wartość napięcia wejściowego uzależniona jest od wartości napięcia drop-out, jest to minimalna różnica pomiędzy napięciem wejściowym a wyjściowym, niezbędna do poprawnego działania modułu. Poniżej przedstawiono minimalne parametry dla przetwornic z serii D36V6x.
Należy zwrócić również uwagę na szpilki napięciowe podczas podłączania zasilania do modułu, podczas podłączania napięcia do obwodów elektronicznych początkowy przypływ prądu może powodować gwałtowne wzrosty napięcia, wyższe niż napięcie wejściowe mogące trwale uszkodzić układ. Z testów przeprowadzonych przez firmę Pololu napięcie wejściowe powyżej 28 V powodowały skoki wyższe niż 50 V. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.

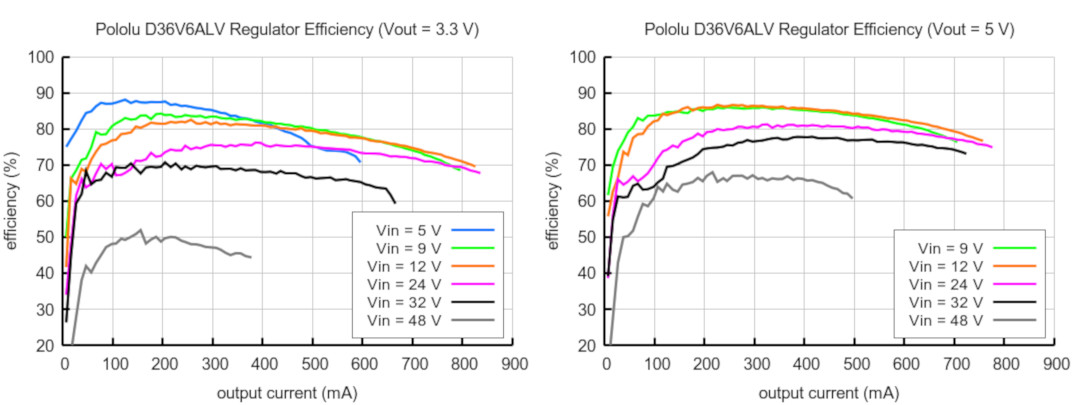

Wydajność przetwornicy step-down D36V6ALV - 2,5 V - 7,5 V 0,6 A - Pololu 3798
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(Power in). jest to ważny parametr w przypadku w przypadku pracy z akumulatorami i bateriami gdzie liczy się czas pracy na jednym cyklu ładowania.
Specyfikacja D36V6ALV - przetwornicy step-down 2,5 V - 7,5 V 0,6 A - Pololu 3798
- Napięcie wejściowe: od 4 V do 50 V
- Napięcie wyjściowe: od 2,5 V do 7,5 V
- Maksymalny prąd wyjściowy: 0,6 A
- Wymiary: 15 mm x 10 mm x 4 mm
- Masa: 0,6 g
