Tamiya 70168 - przekładnia podwójna

Indeks: PLL-00062 EAN: 4950344960804

Zestaw do samodzielnego montażu złożony z dwóch silników DC z przekładniami firmy Tamiya. Układ wyposażony jest w sześciokątny wał o średnicy 3mm. Użytkownik może wybrać przełożenia: 12.7:1, 38:1, 115:1 lub 344:1.

Tamiya 70168 - przekładnia podwójna
49,00 zł
39,84 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Tamiya

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Tamiya 70168 - przekładnia podwójna

Zestaw do samodzielnego montażu złożony z dwóch silników DC z przekładniami firmy Tamiya. Układ wyposażony jest w sześciokątny wał o średnicy 3mm. Użytkownik może wybrać przełożenia: 12.7:1, 38:1, 115:1 lub 344:1.

Przekładnia zębata Tamiya

Uniwersalna przekładnia zębata, wyposażona w dwie niezależne sekcje napędzane osobnymi silnikami DC. Wały wyjściowe przekładni mają przekrój o kształcie3-milimetrowego sześciokąta i są kompatybilne z innymi produktami marki Tamiya.

Tamiya 70168 - przekładnia podwójna oferuje użytkownikowi możliwość samodzielnej konfiguracji przełożeń w zakresie: 12.7:1, 38:1, 115:1 lub 344:1. Napięcie zasilania silników wynosi 3 V, a pobór prądu waha się od 150 mA (bez obciążenia) do 2100 mA. Prędkość biegu jałowego wynosi 12300 rpm.

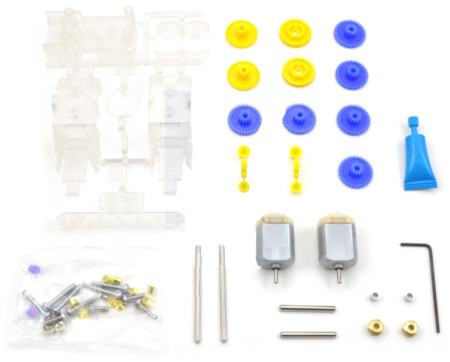

Tamiya 70168 - przekładnia podwójna

Tamiya 70168 - przekładnia podwójna.

Przełożenie na przekładni podwójnej Tamiya



Instrukcja pokazująca jak wybrać przełożenie. Egzemplarz papierowy dołączony jest do zestawu.

Wybór przełożenia przekładni 70168

Przekładnia umożliwia wybór przełożenia w zależności od potrzeb projektu. Użytkownik może wybierać spośród czterech konfiguracji:



 Przełożenie

Prędkość obrotowa

Moment obrotowy

 12.7:1

1000 obr/min

 0,4 kg*cm
(0,04 Nm)

38:1

320 obr/min 1,3 kg*cm
(0,12 Nm)
115:1 100 obr/min 4,0 kg*cm
(0,39 Nm)
344:1 30 obr/min 12 kg*cm
(1,17 Nm)



Podane parametry są wyliczane dla biegu jałowego bez uwzględniania strat przekładni.

Akcesoria do przekładni 70168

W naszej ofercie posiadamy również akcesoria pozwalające zbudować kompletnego robota poruszającego się na gąsienicach lub kołach tradycyjnych.

Montaż przekładni podwójnej

Przekładnia współpracuje z innymi produktami firmy Tamiya np. zestawem kół gąsienicowych oraz kołami sportowymi.

Sterowanie przekładnią Tamiya

Do sterowania silnikami można wykorzystać dostępne w naszej ofercie moduły z serii DRV8833 lub DRV8835. Układy te pozwalają zasilać silniki napięciem od 2,7V, dzięki czemu przekładnia zachowa pełną żywotność. Użytkownik może także wykorzystać kontroler TB6612, ograniczając napięcie silnika przy pomocy sygnału PWM. Sterowniki można kontrolować przy użyciu zestawów uruchomieniowych (np. Arduino, STM32Discovery lub minikomputera Rasbperry Pi).

W przypadku korzystania z własnej płytki PCB, zapraszamy do zapoznania się z ofertą sterowników w postaci układów scalonych w obudowach do lutowania powierzchniowego oraz przewlekanego.

Czołg zbudowany z elementów Tamiya

Czołg zbudowany z elementów firmy Tamiya.

Tamiya 70168 - przekładnia podwójna

Tamiya 70168 - przekładnia podwójna.

Specyfikacja produktu: Przekładnia podwójna Tamiya 70168 - zestaw

  • Nominalne napięcie zasilania: 3 V
  • Możliwe przełożenia: 12.7:1, 38:1, 115:1 i 344:1
  • Obroty bez obciążenia dla napięcia 3 V: 12300 obr/min
  • Pobór prądu bez obciążenia dla 3 V: 150 mA
  • Prąd maksymalny dla napięcia 3 V: 2100 mA
  • Moment obrotowy (bez przekładni: 0,036 kg*cm)
  • Średnica sześciokątnego wału: 3 mm
  • Zestaw elementów do samodzielnego montażu
  • Masa zestawu: ok. 120 g

Inne produkty marki Tamiya

Spośród produktów z bogatej oferty firmy Tamiya sklep Botland oferuje – oprócz prezentowanej przekładni – także inne akcesoria, dedykowane dla modelarzy RC i amatorów robotyki. Jednym z ciekawszych rozszerzeń kompatybilnych z przekładnią 70168 jest zestaw kół gąsienicowych (Tamiya 70100), który – w połączeniu z uniwersalną płytką montażową Tamiya 70098 – pozwala na budowę podwozia o konstrukcji czołgu.

W naszej ofercie znajdziesz też inny model przekładni podobnej konstrukcji, ale oferujący inny zakres przełożeń. Napęd podwójny Tamiya 70097 pozwala na ustawienie przełożeń z zakresu 58:1 i 203:1 i także współpracuje ze wspomnianym podwoziem gąsienicowym.

Napięcie zasil. od 3.0 V
Napięcie zasil. do 3.0 V
Silnik - pobór prądu 150 mA
Prędkość obrotowa 12300 obr/min
Moment obrotowy 0.036 kg*cm
Masa 120 g
Silnik - śr. wał 3.0 mm
Szerokość opakowania 10.5 cm
Wysokość opakowania 3 cm
Głębokość opakowania 16 cm
Masa opakowania 0.2 kg
