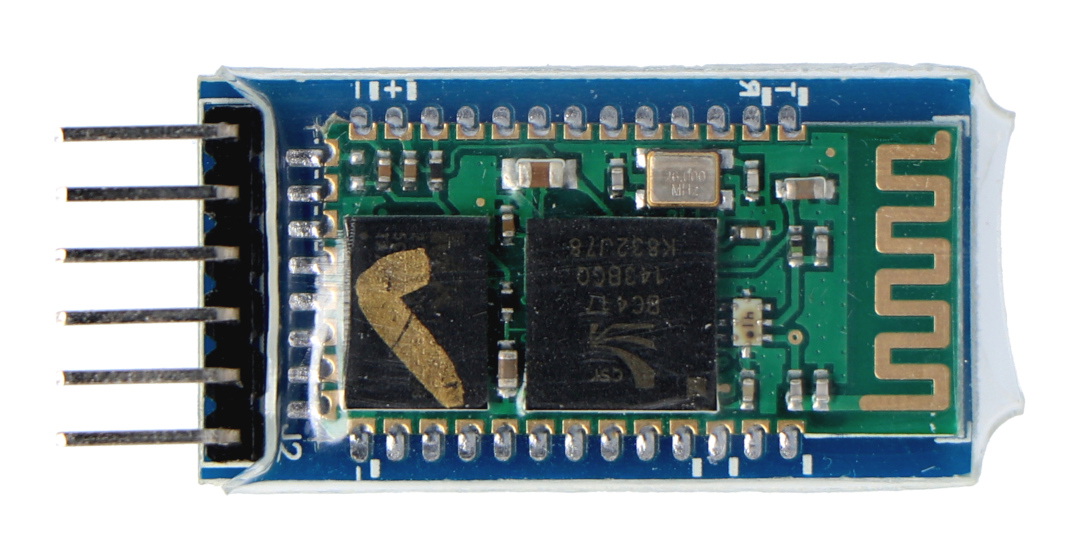

Opis produktu: Moduł Bluetooth HC-05 v2
Prosty układ komunikacyjny oparty na module Blootooth HC-05 v2.0 + EDR. Komunikuje się poprzez interfejs szeregowy UART z wykorzystaniem komend AT. Pracuje z napięciem 3,3 V, co oznacza, że do obsługi przy pomocy platform 5 V (np. Arduino Uno czy Leonardo) wymagany jest konwerter napięć.

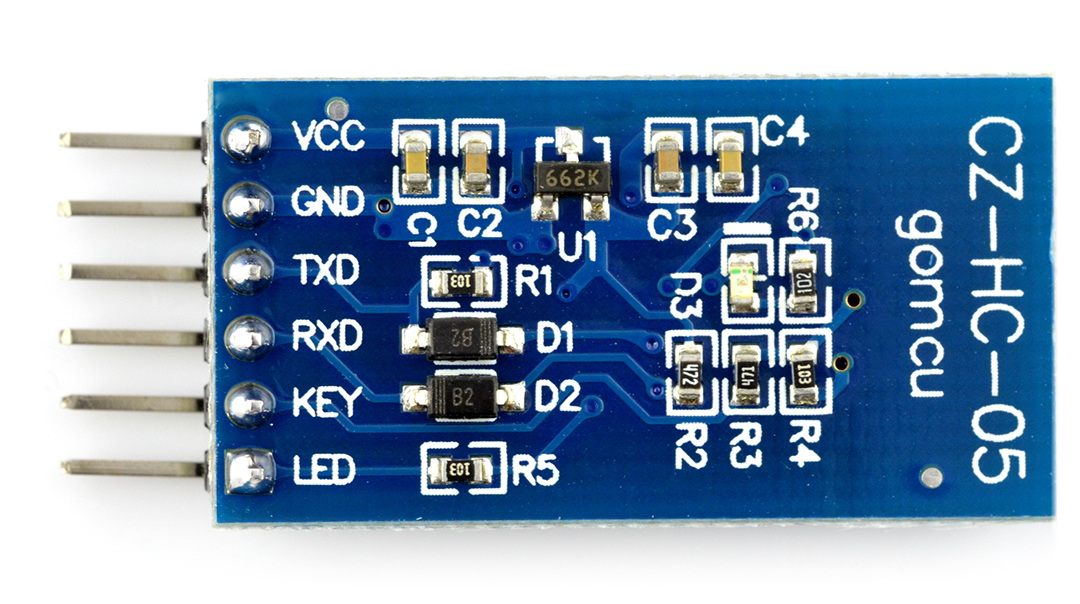

Oprócz modułu HC-05 na płytce znajdują się:
- dioda LED, podłączona do pinu statusowego PIO1 (zapalona sygnalizuje poprawne połączenie),
- wyprowadzony pin KEY podłączony do pinu PIO3,
- rezystory zabezpieczające linie interfejsu UART - 1 kΩ,
- kondensatory filtrujące napięcie zasilania,
- przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.
Specyfikacja modułu Bluetooth HC-05 v2
- Napięcie zasilania: 3,3 V
- Wyprowadzenia pracują z napięciem 3,3 V
- Pobór prądu:
- Parowanie 80 mA
- Transmisja: 8 mA
- Klasa 2 - moc nadajnika maks. + 4 dBm
- Zasięg: do 10 m
- Standard: Bluetooth 2.0 + EDR
- Profil SPP z możliwością ustawień poprzez komendy AT
- Komunikacja: UART (RX, TX)
- Domyślny kod parowania: 1234
- Małe wymiary: 37 x 17 mm

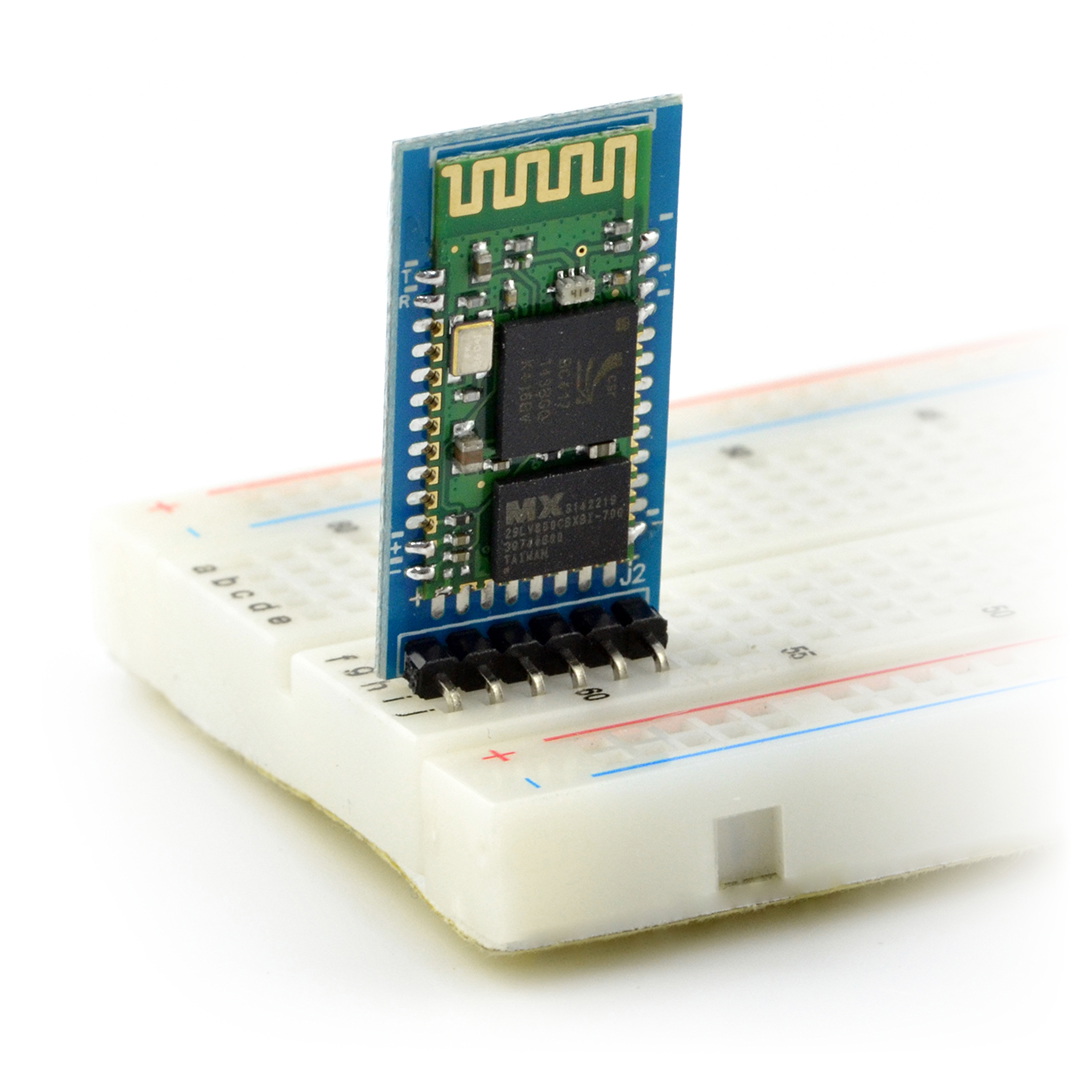

Złącza umożliwiają wpięcie modułu w płytkę stykową.
Podłączenie modułu
W celu uruchomienia modułu należy podłączyć napięcie zasilania do pinu VCC. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub HC-05, aby sparować oba urządzenia należy podać hasło: 1234. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z komputerem poprzez przejściówkę FTDI.
|
Pomimo, że w sieci dostępne są projekty, w których układ HC-05 podłączony jest bezpośrednio do pinów 5 V, np. Arduino Uno, to dla bezpieczeństwa zalecamy zastosowanie konwertera napięć 3,3 V - 5 V. |
Komunikację można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter FTDI. W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.
Konfiguracja modułu odbywa się poprzez popularne komendy AT, aby wejść w ten tryb należy podłączyć wyprowadzenie KEY do 3,3 V (prędkość 38400 bps). Przykładowe komendy to:
- AT - testowanie połączenia, w odpowiedzi dostajemy OK.
- AT+NAME - zwraca nazwę urządzenia.
- AT+NAME=XXX - zmienia nazwę modułu na XXX.
- AT+UART - zwraca konfigurację interfejsu UART, trzy wartości oddzielone przecinkami: prędkość, bit stopu, parzystość.
- AT+UART=9600,0,0 - zmienia konfiguracje interfejsu UART: prędkość transmisji 9600, 1 bitu stopu, brak parzystości.
Należy pamiętać, po komendzie muszą wystąpić znaki crlf. Pełny zestaw komend można znaleźć w dokumentacji modułu.
