Opis produktu: SparkFun Thing Plus - NINA-B306 - WiFi, Bluetooth - IMU ISM330DHCX, BME280 - SparkFun WRL-20854
Moduł z serii Thing Plus wyprodukowany przez firmę SparkFun, wyposażony w układ NINA-B306 firmy u-blox, układ 6DoF IMU ISM330DHCX firmy STMicroelectronics oraz czujnik atmosferyczny BME280 firmy Bosch Sensortec. Moduł umożliwia komunikację WiFi w standardzie 802.11 b/g/n oraz Bluetooth 5, dzięki czemu idealnie sprawdzi się w projektach IoT. Płytka Thing Plus jest kompatybilna z serią Feather oraz wyposażona została w złącze Qwiic, co sprawia, że połączenie z resztą tego ekosystemu nie wymaga lutowania. Na module można znaleźć również złącze akumulatora Li-Pol oraz wiele pinów GPIO.
Producent przygotował także szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

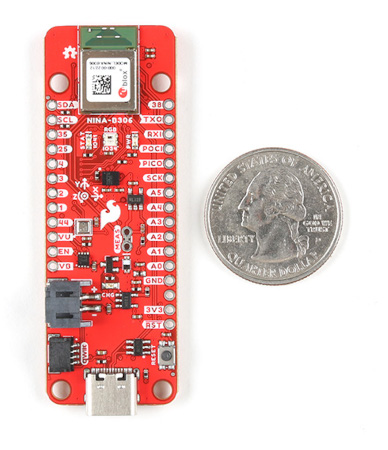

SparkFun Thing Plus - NINA-B306 - WiFi, Bluetooth - IMU ISM330DHCX, BME280 - SparkFun WRL-20854.

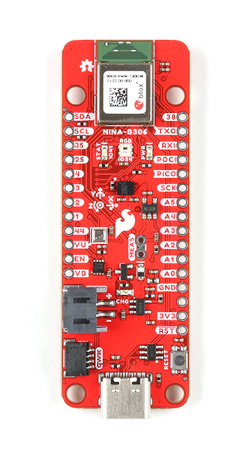

Moduł jest kompatybilny z rodziną Feather.
Cechy szczególne modułu
- Procesor ARM Cortex-M4 i układ umożliwiający bezprzewodową komunikację WiFi i Bluetooth
- 1 MB Flash i 250 kB RAM oraz zintegrowana antena PCB
- Wysokowydajny cyfrowy akcelerometr 3D i cyfrowy żyroskop 3D, posiada pełnoskalowe, wybierane przez użytkownika zakresy przyspieszenia ±2 / ±4 /±8 / ±16 g i zakresy prędkości kątowej ±125 / ±250 / ±500 / ±1000 / ±2000 / ±4000 dps.
- Machine Learning Core, programowalny FSM, FIFO, koncentrator czujników, dekodowanie zdarzeń i przerwania
- Czujnik BME280 mierzący ciśnienie barometryczne, wilgotność i temperaturę otoczenia
- Wskaźnik poziomu naładowania MAX17048 do ładowania i monitorowania podłączonego akumulatora
- Gniazdo kart pamięci microSD
- Wbudowana kompensacja zapewniająca wysoką stabilność pomiaru
- Wbudowany inteligentny FIFO do 9 kB
- Wbudowane funkcje i przerwania: wykrywanie pochylenia, swobodny upadek, wybudzanie, orientacja 6D/4D, kliknięcie i dwukrotne kliknięcie
- Wbudowany krokomierz i licznik
Specyfikacja techniczna modułu SparkFun Thing Plus - NINA-B306
- Układ NINA-B306
- Procesor ARM Cortex-M4 z 1 MB pamięci Flash i 250 kB pamięci RAM
- Obsługiwane tryby radiowe 2,4 GHz
- Bluetooth o niskim zużyciu energii
- IEEE 802.15.4
- Własne tryby u-blox 2,4 GHz
- Wewnętrzna antena PCB
- Maksymalny zasięg: 1400 m
- Czujnik środowiskowy BME280
- Zakres temperatury:
- Pełna dokładność: od 0°C do 65°C
- Całkowity zakres pomiaru: -40°C do 85°C
- Zakres wilgotności: od 0% do 100% wilgotności względnej RH
- Zakres ciśnienia: od 300 hPa do 1100 hPa
- Adres I2C: 0x76
- Zakres temperatury:
- ISM330DHCX 6DoF IMU
- Akcelerometr 3D
- Zakresy: ±2 / ±4 / ±8 / ±16 g
- Żyroskop 3D
- Zakresy: ±125 / ±250 / ±500 / ±1000 / ±2000 / ±4000 dps
- Zakres temperatury pracy: od -40°C do 105°C
- Adres I2C: 0x6B
- Akcelerometr 3D
- Kompatybilny z Feather
- 21 wyprowadzeń GPIO PTH
- Interfejsy SPI, UART i I2C
- 6x wyprowadzeń analogowych
- 8x cyfrowych wejść/wyjść
- Złącze USB typu C
- 2-pinowe złącze JST do podłączenia akumulatora Li-Pol (brak w zestawie)
- Złącze Qwiic JST
- 21 wyprowadzeń GPIO PTH

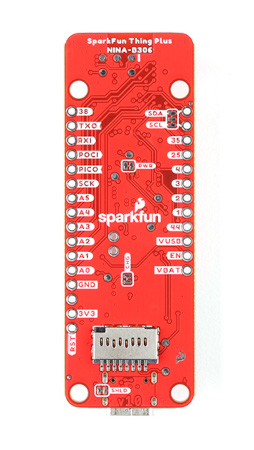

Na odwrocie płytki znajduje się także gniazdo na kartę pamięci.
