Opis produktu: Feather Huzzah ESP32 - moduł WiFi, Bluetooth GPIO - Adafruit 3405
Moduł WiFi oraz Bluetooth oparty na układzie ESP32. Na pokładzie znajduje się 8 portów GPIO z obsługą I2C i SPI, wejście analogowe oraz złącze baterii lipol 3,7 V. Posiada oprogramowanie w środowisku Arduino IDE. Wymiary modułu to: 51 x 22,7 x 7,3 mm, raster wyprowadzeń wynosi 2,54 mm. W zestawie znajdują się: moduł oraz listwy goldpin do samodzielnego wlutowania.
|
Produkt kompatybilny z Arduino W serwisie Adafruit można znaleźć przewodnik użytkownika wraz ze wsparciem dla Arduino IDE. |

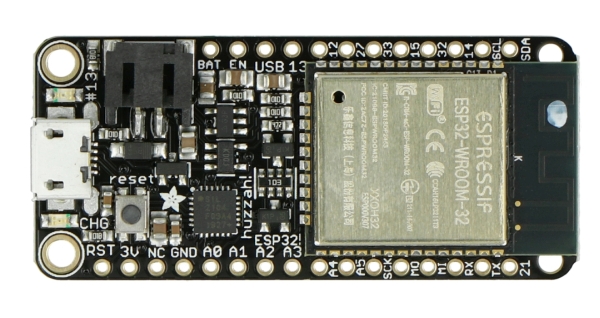

Przenośne projekty
Kontroler Feather (ang. pióro) jest dedykowany do projektów mobilnych. Dzięki wbudowanemu złączu możliwe jest zasilanie go z akumulatora LiPol 3,7 V. Napięcie baterii zostało wyprowadzone przez analogowy pin, dzięki czemu można na bieżąco kontrolować stan naładowania lipola. Dostępne jest również zasilanie z portu microUSB.
Wyprowadzenia Feather Huzzah ESP32
| Pin | Opis |
|---|---|
| BAT | Napięcie z baterii lipol 3,7 V. |
| EN | Pin wyłączający regulator napięcia 3,3 V po podpięciu do stanu niskiego. Domyślnie w stanie wysokim. |
| USB | Napięcie z portu microUSB 5 V. |
| RST |
Pin resetujący układ po podaniu stanu niskiego. Domyślnie w stanie wysokim. Posiada konwerter napięć 3,3 V - 5 V. |
| 3V | Wyjście regulatora 3,3 V. |
| NC | Nie podłączone. |
| GND | Masa układu. |
|
A0, A1, A2, A3, A4, A5 |
Wejścia analogowe lub GPIO |
| SCL |
Pin zegarowy komunikacji I2C. |
| SDA |
Pin danych komunikacji I2C. |
| SCK | Pin zegarowy komunikacji SPI. |
| MISO |
Pin danych wejściowych komunikacji SPI. |
| MOSI |
Pin danych wyjściowych komunikacji SPI. |
| RX |
Pin odbiornika komunikacji UART z konwerterem napięć 3,3 V - 5 V. |
| TX |
Pin nadajnika komunikacji UART z konwerterem napięć 3,3 V - 5 V. |
| CHPD |
Pin Enable dla ESP8266. Domyślnie w stanie wysokim. Podanie stanu niskiego resetuje układ. Pracuje z napięciem 3,3 V. |
|
GPIO 13, 12, 27, 33, 15, 32, 14, 21 |
Piny GPIO lub wejścia analogowe do obsługi przez użytkownika. Pracują z napięciem 3,3 V, wydajność prądowa każdego pinu to 12 mA. |
Specyfikacja techniczna modułu Feather Huzzah ESP32
- Napięcie zasilania: lipol 3,7 V lub gniazdo USB 5 V
- Moduł oparty na układzie ESP32
- Mikrokontroler: Tensilica LX6
- Taktowanie: 240 MHz
- Zintegrowany moduł WiFi: 802.11 b/g/n
- Zintegrowany moduł Bluetooth: klasyczny / BLE
- Logika wyprowadzeń: 3,3 V
- Pamięć Flash: 4 MB
- Pamięć SRAM: 520 KB
- Regulator napięcia 3,3 V / 500 mA
- Wbudowany moduł ładujący lipol 100 mA z diodą LED informującą o statusie
- Ilość pinów GPIO: 8 / 14
- Ilość wejść analogowych: 6 / 14
- Obsługa interfejsów I2C i SPI
- Wbudowany interfejs UART
- Interfejs dotyku pojemnościowego
- Interfejs OpenOCD z buferem Trax 32 kB
- Wspierany interfejs kart SD
- SDIO master / slave 50 MHz
- Przycisk Reset
- Sensor Halla
- Wbudowana antena PCB
- Raster wyprowadzeń: 2,54 mm
- Moduł posiada goldpiny do samodzielnego wlutowania
- Wymiary modułu: 51 x 22,7 x 7,3 mm
- Masa: 6,8 g
Feather Huzzah ESP32 - moduł WiFi, Bluetooth GPIO - Adafruit 3405
Oferujemy Feather Huzzah ESP32 - to moduł kompatybilny z Arduino. Urządzenie jest wyposażone w kanały komunikacji bezprzewodowej za pośrednictwem interfejsów WiFi oraz Bluetooth.
Feather Huzzah ESP32 posiada 14 portów GPIO, z czego 8 to cyfrowe łącza (z obsługą I2C oraz SPI), natomiast pozostałych 6 to kanały analogowe (na przykład do przesyłu informacji z analogowych czujników temperatury lub ciśnienia).
Feather Huzzah ESP32 - moduł kompatybilny z Arduino
Urządzenie jest przystosowane do współpracy z popularnym środowiskiem Arduino IDE. Zasilanie można realizować za pośrednictwem ogniwa litowo-polimerowego 3,7 V lub podłączając przewód USB z napięciem 5 V. Moduł korzysta z mikrokontrolera Tensilica LX6, ma wbudowany slot na kartę pamięci oraz interfejs dotyku pojemnościowego.
