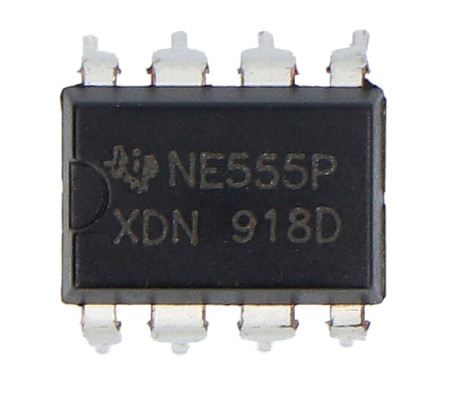

Uniwersalny układ czasowy NE555 - THT

Uniwersalny układ czasowy w obudowie przewlekanej DIP8.

Więcej szczegółów

UCC-00187

Dodano produkt do koszyka

Dostępny, wysyłka 24h!

Cena: 0,66 zł

Specyfikacja produktu: Uniwersalny układ czasowy NE555 - THT

    • Napięcie zasilania: 4,5 do 16 V
    • Maksymalna moc rozpraszania 600 mW
    • Maksymalny prąd wyjściowy 100 mA
    • Prąd przy napięciu zasilania 5 V: 3mA
    • Prąd przy napięciu zasilania 15V: 10 mA



    Szczegóły w dokumentacji.



    Wyprowadzenia układu NE555:



    1. GND - masa układu

    2. TRIGGER - Wejście wyzwalające. Gdy na te wejście podane zostanie napięcie niższe niż 1/3 napięcia zasilania następuję wyzwolenie układu, a na wyjściu pojawia się stan wysoki.

    3. OUT - Wyjście układu

    4. RESET - Podanie stanu niskiego powoduje reset układu. Wyjście ustawiane jest w stan niski, zewnętrzny kondensator zostaje rozładowany.

    5. CONTROL - wejście służące zmianie proporcji wewnętrznego dzielnika napięcia.

    6. TRESHOLD - wejście komparatora odłączającego wewnętrzny przerzutnik. Gdy na tym wejściu pojawi się napięcie wyższe niż 2/3 napięcia zasilania, wyjście układu zostanie ustawione w stan niski.

    7. DISCHARGE - wyjście służące do rozładowywania zewnętrznego kondensatora. Jest to wyprowadzanie kolektora wewnętrznego tranzystora.

    8. VCC - zasilanie układu.

    Schemat NE555

















    1. Komparator wyłączający przerzutnik

    2. Komparator włączający przerzutnik

    3. Dzielni rezystorowy (R=5kOm)

    4. Przerzutnik

    5. Tranzystor rozładowujący.



    Dzielnik rezystorowy wyznacza napięcia progowe dla komparatorów odpowiednio 1/3 (1) oraz 2/3 (2) napięcia zasilania.
