Opis produktu: Nvidia Jetson Nano Dev Kit - ARM Cortex A57 4x 1,43GHz, Nvidia Maxwell + 4GB RAM + 16GB eMMC - Waveshare 21802
Nvidia Jetson Nano Dev Kit jest alternatywnym rozwiązaniem od Waveshare dla oryginalnego Jetson Nano B01. Płytka wyposażona została w moduł Nvidia Jetson Nano, który oparty został na czterordzeniowym ARM Cortex A57 o taktowaniu 1,43 GHz oraz procesorze graficznym Nvidia Maxwell z 128 rdzeniami CUDA. Jetson Nano posiada 4 GB pamięci RAM DDR4, natomiast płytka Dev Kit rozszerza pamięć wewnętrzną o 16 GB poprzez moduł eMMC. Na płytce znaleźć można port Ethernet Gigabit, 4x USB 3.0, HDMI, DisplayPort, GPIO, I2C, I2S, SPI, UART, 2x złącza kamery oraz slot kart microSD. Do zestawu dołączono również pendrive USB 3.2 o pojemności 32 GB.

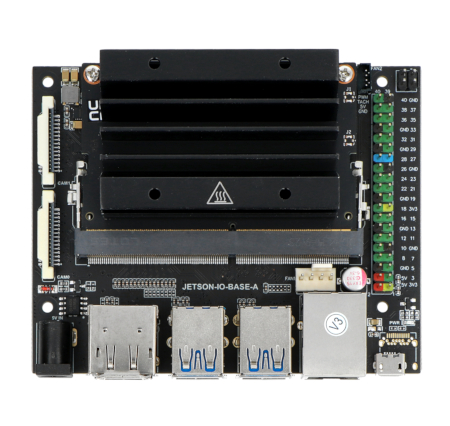

Nvidia Jetson Nano Dev Kit - alternatywa dla Nvidia Jetson Nano B01.

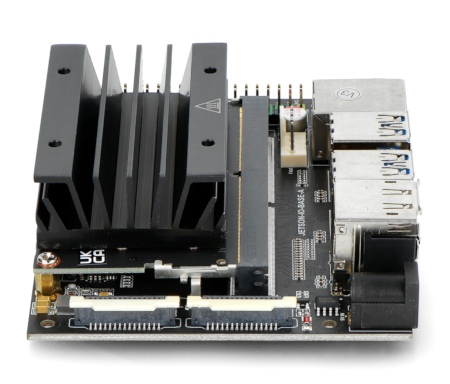

Moduł wyposażony w dwa złącza kamer CSI.Przeznaczenie minikomputera Nvidia Jetson Nano
Nvidia Jetson Nano jest bardzo wydajnym minikomputerem stworzonym z myślą o wdrażaniu sztucznej inteligencji do wszelkiego rodzaju aplikacji. Urządzenie pozwala na uruchamianie wielu sieci neuronowych w aplikacjach wykonujących operacje z zakresu klasyfikacji obrazu, wykrywania i segmentacji obiektów oraz przetwarzania poleceń głosowych. Jetson Nano znajdzie rozwiązanie w aplikacjach związanych z automatyką, robotyką oraz sztuczną inteligencją.
Czego potrzeba do uruchomienia Nvidia Jetson Nano?
- Zasilanie - 5 V / 2 A przez przewód microUSB lub złącze DC 5,5 / 2,1 mm
- Przewód HDMI - do połączenia urządzenia z wyświetlaczem
- Mysz i klawiatura - do wprowadzenia niezbędnych danych i obsługi systemu
- Podłączenie do Internetu - do pobrania oprogramowania
Komunikacja w Nvidia Jetson Nano
Minikomputer został wyposażony w interfejsy komunikacyjne, które można również spotkać w standardowych komputerach PC lub Raspberry Pi:
- Cztery złącza USB 3.0 - umożliwiają podłączenie urządzeń peryferyjnych, takich jak mysz, klawiatura lub karta sieciowa WiFi. Istnieje również możliwość zwiększenia ilości dostępnych portów USB, dzięki wykorzystaniu Hubów USB.
- Port Gigabit Ethernet, - gniazdo umożliwiające podłączenie minikomputera do sieci Internet za pomocą patchcordu RJ45, moduł wspiera również zasilanie PoE.
- GPIO - złącza wejścia/wyjścia do których, możemy podłączyć m.in. diody LED, przyciski, sterowniki silników. Wśród nich znajdują się również piny obsługujące interfejsy: I2C, I2S, SPI i UART.
- Slot microSD - slot przeznaczony na nośnik pamięci.
- Dwa złącza kamery - umożliwiają podłączenie kamer zgodnych ze złączem kamer Raspberry Pi.

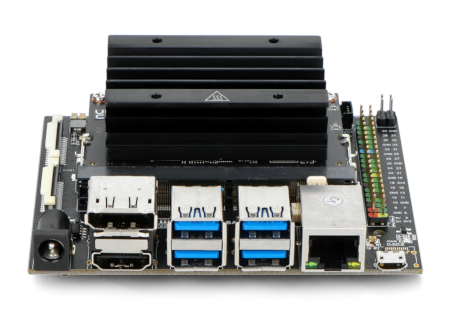

Nvidia Jetson Nano Dev Kit - ARM Cortex A57 4x 1,43GHz, Nvidia Maxwell + 4GB RAM + 16GB eMMC - Waveshare 21802.

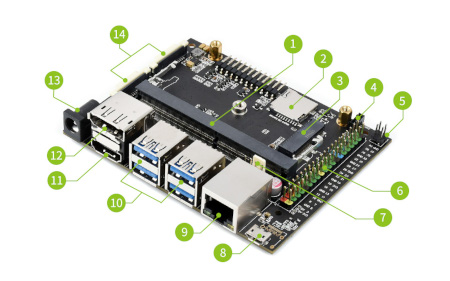

Rozkład elementów na płytce.Rozkład elementów na płytce Nvidia Jetson Nano Dev Kit
- Gniazdo SODIMM do podłączenia modułu Nvidia Jetson Nano
- Slot kart pamięci microSD
- Złącze M.2 key E
- Złącze wentylatora 1,25 mm
- Piny PoE (moduł PoE nie wchodzi w skład zestawu)
- Wyprowadzenia GPIO 40-pin
- Złącze wentylatora 2,54 mm
- Port microUSB do zasilania płytki napięciem 5 V lub do przesyłania danych
- Port Gigabit Ethernet 10 / 100 / 1000 Base-T
- 4x port USB 3.0
- Port HDMI
- Złącze DisplayPort
- Gniazdo zasilania DC 5,5 / 2,1 mm
- 2x złącze kamery MIPI CSI
| Specyfikacja i porównanie Nvidia Jetson Nano | ||
|---|---|---|
| Model | Nvidia Jetson Nano Developer Kit B01 | Nvidia Jetson Nano Dev Kit |
| GPU | 128 rdzeni Maxwell | 128 rdzeni Maxwell |
| CPU | ARM Cortex A57 Quad-Core @ 1,43 GHz | ARM Cortex A57 Quad-Core @ 1,43 GHz |
| Pamięć RAM | 4 GB 64-bit LPDDR4 25,6 GB/s | 4 GB 64-bit LPDDR4 25,6 GB/s |
| Pamięć wewnętrzna | Karta pamięci microSD (brak w zestawie) | 16 GB eMMC + 32 GB pendrive USB Karta pamięci microSD (brak w zestawie) |
| Enkoder wideo |
250 MP/s 4x 1080p @ 30 fps [HEVC] |
250 MP/s 4x 1080p @ 30 fps [HEVC] |
| Dekoder wideo |
500 MP/s |
500 MP/s 1x 4K @ 60 fps [HEVC] 2x 4K @ 30 fps [HEVC] 4x 1080p @ 60 fps [HEVC] 8x 1080p @ 30 fps [HEVC] |
| Kamera | 2x MIPI CSI-2 linie DPHY | 2x MIPI CSI-2 linie DPHY |
| Łączność | Gigabit Ethernet M.2 key E |
Gigabit Ethernet M.2 key E |
| Wyświetlacz | HDMI DisplayPort |
HDMI DisplayPort |
| USB | 4x USB 3.0 microUSB 2.0 |
4x USB 3.0 microUSB 2.0 |
| Interfejsy rozszerzeń | GPIO, I2C, I2S, SPI, UART | GPIO, I2C, I2S, SPI, UART |
| Inne | Złącze 260-pinowe | Złącze 260-pinowe |
| Wymiary | 100 x 80 x 29 mm | 100 x 80 x 29 mm |

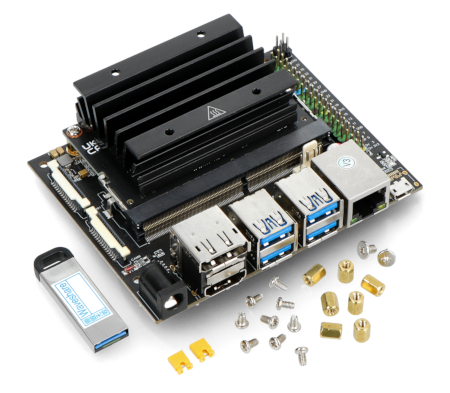

Zawartość zestawu
- Płytka rozszerzeń Jetson Dev Kit
- Moduł Nvidia Jetson Nano
- Oficjalny radiator Nvidia
- Pendrive USB 3.2 o pojemności 32 GB
- Komplet śrubek, dystansów i zworek
Zawartość zestawu.
