Raspberry Pi Pico WH - RP2040 ARM Cortex M0+ CYW43439 - WiFi - ze złączami

Indeks: RPI-21575 EAN: 5056561800196
Raspberry Pi Pico WH oparte zostało na autorskim mikrokontrolerze Raspberry RP2040 oraz układzie komunikacji bezprzewodowej Infineon CYW43439. RP2040 to dwurdzeniowy układ ARM Cortex M0+ o taktowaniu 133 MHz z 264 kB pamięci SRAM oraz 2 MB pamięci Flash. Wbudowany układ CYW43439 pozwala na komunikację bezprzewodową WiFi IEEE 802.11 b/g/n. Pico WH posiada 26 pinów GPIO, które pracują z napięciem 3,3 V. W płytkę wbudowano także czujnik temperatury. Raspberry Pi Pico WH programowane jest poprzez port microUSB w języku C/C++ oraz MicroPython.
Raspberry Pi Pico WH - RP2040 ARM Cortex M0+ CYW43439 - WiFi - ze złączami
37,90 zł
30,81 zł netto
Zapłać później
Producent: Raspberry Pi

Opis produktu: Raspberry Pi Pico WH - RP2040 ARM Cortex M0+ CYW43439 - WiFi - ze złączami

Raspberry Pi Pico WH oparte zostało na autorskim mikrokontrolerze Raspberry RP2040 oraz układzie komunikacji bezprzewodowej Infineon CYW43439. RP2040 to dwurdzeniowy układ ARM Cortex M0+ o taktowaniu 133 MHz z 264 kB pamięci SRAM oraz 2 MB pamięci Flash. Wbudowany układ CYW43439 pozwala na komunikację bezprzewodową WiFi IEEE 802.11 b/g/n. Pico WH posiada 26 pinów GPIO, które pracują z napięciem 3,3 V. W płytkę wbudowano także czujnik temperatury. Raspberry Pi Pico WH programowane jest poprzez port microUSB w języku C/C++ oraz MicroPython.

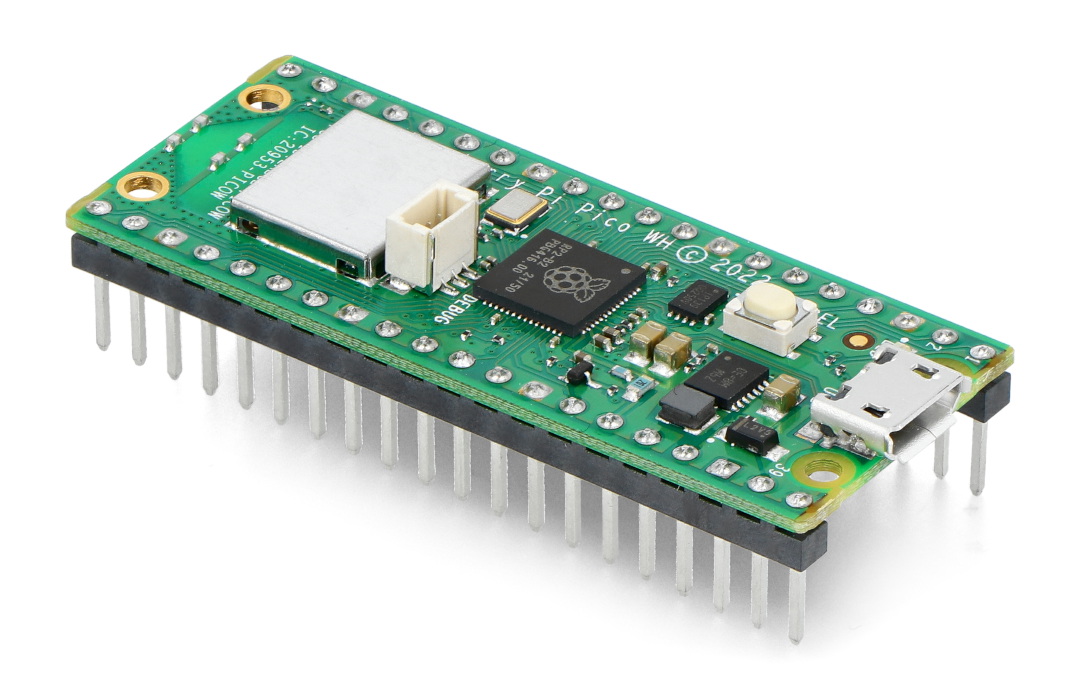

Raspberry Pi Pico WRaspberry Pi Pico WH - ze złączami (zdjęcie poglądowe).

Wyprowadzenia modułu Raspberry Pi Pico WH

Płytka Raspberry Pi Pico WH posiada 26 pinów GPIO,  wśród nich znajdują się takie interfejsy jak: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Moduł dodatkowo wyposażony został w 8 programowalnych wyprowadzeń IO (PIO), które przeznaczone są do obsługi niestandardowych urządzeń peryferyjnych.

Zasilanie Raspberry Pi Pico WH

Moduł Pico WH zasilany jest poprzez wbudowany port microUSB, który służy również do komunikacji płytki Raspbery Pi z komputerem. Moduł do prawidłowej pracy wymaga zasilania napięciem 5 V. Płytkę można również zasilać z pinu VSYS napięciem od 1,8 V do 5,5 V, przy wykorzystaniu np. akumulatora Li-Pol 3,7 V lub baterii 3x AA.

Część logiczna Raspberry Pi Pico pracuje z napięciem 3,3 V.

Rozkład pinów w Raspberry Pi Pico WRozkład pinów w Raspberry Pi Pico W.

Programowanie Raspberry Pi Pico WH

Raspberry Pi Pico WH można programować z zarówno w języku C/C++ jak i MicroPython. Proces wgrywania programu na płytkę jest niezwykle prosty, w tym celu należy wcisnąć i przytrzymać przycisk BOOTSEL, a następnie podłączyć Raspberry Pi Pico WH do komputera przewodem microUSB. Komputer wykryje moduł jako pamięć masową USB o nazwie RPI-RP2. Przygotowany plik z programem należy przeciągnąć i upuścić w nowo znalezionym woluminie. Producent udostępnia repozytorium SDK dla języków programowania C/C++ i MicroPython, które można znaleźć w przydatnych linkach poniżej.

Pierwsze kroki z MicroPython

Pierwsze kroki z MicroPython

Raspberry Pi Pico WH programowane jest poprzez "wrzucenie" przygotowanego programu MicroPython do utworzonego przez płytkę woluminu pamięci masowej USB w komputerze. Przygotowano również przykładowy plik UF2 do pobrania w celu ułatwienia rozpoczęcia pracy z MicroPython.

  • Pobierz plik MicroPython UF2.
  • Naciśnij i przytrzymaj przycisk BOOTSEL i podłącz płytkę do portu USB swojego Raspberry Pi lub komputera.
  • Zwolnij przycisk BOOTSEL po podłączeniu Pico do komputera.
  • Raspberry Pi Pico zostanie wykryte jako urządzenie pamięci masowej o woluminie RPI-RP2.
  • Przeciągnij i upuść plik MicroPython UF2 na wolumin RPI-RP2.
  • Pico uruchomi się ponownie, teraz będzie używany MicroPython.
  • Możesz uzyskać dostęp do REPL i MicroPython poprzez szeregowy port USB.

Pobierz plik UF2.

Hello World w C/C++

Pierwszym programem napisanym przez każdego programistę jest "Hello World", w tym przypadku Raspberry Pi Pico WH zostanie zaprogramowane poprzez port szeregowy USB Raspberry Pi 4B.

  • Pobierz plik UF2 "Hello World".
  • Wciśnij i przytrzymaj przycisk BOOTSEL i podłącz Raspberry Pi Pico do portu USB Raspberry Pi.
  • Płytka zostanie wykryta jako urządzenie pamięci masowej o woluminie RPI-RP2.
  • Przeciągnij i upuść plik UF2 do woluminu RPI-RP2.
  • Pico uruchomi się ponownie.
  • Otwórz terminal w Raspberry Pi 4B i uruchom komendy:
    sudo apt install minicom
    minicom -b 115200 -o -D /dev/ttyACM0

  • Powinieneś zobaczyć wypisany "Hello World" w oknie terminala.

Pobierz plik UF2.

Sprawdź kod.

Hello World w C
Akcesoria dla Raspberry Pi PicoAkcesoria dla Raspberry Pi Pico.

Akcesoria dodatkowe dla Raspberry Pi Pico W

Sprawdź przygotowane przez nas akcesoria dodatkowe dla modułu Raspberry Pi Pico W. Akcesoria można znaleźć w sekcji Zobacz dopasowane akcesoria, pod galerią zdjęć. Wybierając te akcesoria można wykonać przygotowane przez producenta przykłady znajdujące się w dokumentacji SDK dla C oraz Python.

Specyfikacja Raspberry Pi Pico WH

Parametr Wartość
Układ Raspberry Pi RP2040
Rdzeń ARM Cortex-M0+ Dual-Core 133 MHz
Układ komunikacji bezprzewodowej CYW43439
Komunikacja bezprzewodowa WiFi 2,4 GHz IEEE 802.11 b/g/n
Pamięć SRAM 264 kB
Pamięć Flash 2 MB
Wyprowadzenia 40-pin / 23 GPIO cyfrowe + 3 piny ADC
Interfejsy 2x UART, 2x I2C, 2x SPI, do 16 kanałów PWM
Napięcie zasilania 5 V (USB)
Napięcie pracy części logicznej 3,3 V
Złącze zasilające / przesyłu danych microUSB
Wymiary 51,3 x 21 x 12,9 mm
Napięcie nominal. 5.0 V
UC - Mikrokontroler RP2040
UC - Pamięć Flash 2048 kB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 26
UC - wejścia analog. 3
UC - Przetwornik AC 12-bitów
UC - Kanały PWM 16
UC - Moduł WiFi Tak
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. microUSB
UC - Interfejs SPI tak
Szerokość opakowania 6 cm
Wysokość opakowania 2 cm
Głębokość opakowania 9.5 cm
Masa opakowania 0.007 kg
