Opis produktu: Linijka PCB - 16 cm - DFRobot DWG0014-M
Linijka wykorzystywana przy projektowaniu PCB. Oprócz standardowej podziałki umożliwiającej pomiar odległości, znajdują się na niej mi.in wzorniki przekrojów przewodów AWG oraz najpopularniejszych rozmiarów gwintów śrub. Umieszczono na niej również nadruk popularnych obudów układów scalonych i elementów elektronicznych wraz z podpisami. Produkt wykonano z wytrzymałego tworzywa sztucznego. Linijka inżynierska wyskalowana została w centymetrach i calach. Jej długość wynosi odpowiednio: 16 cm / 6,3''.

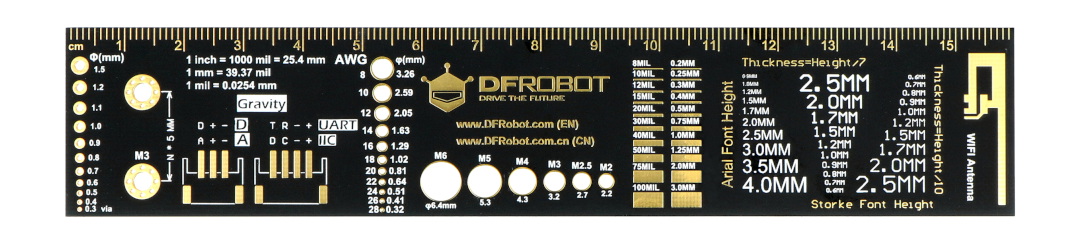

Linijka PCB z wzornikami i symbolami.

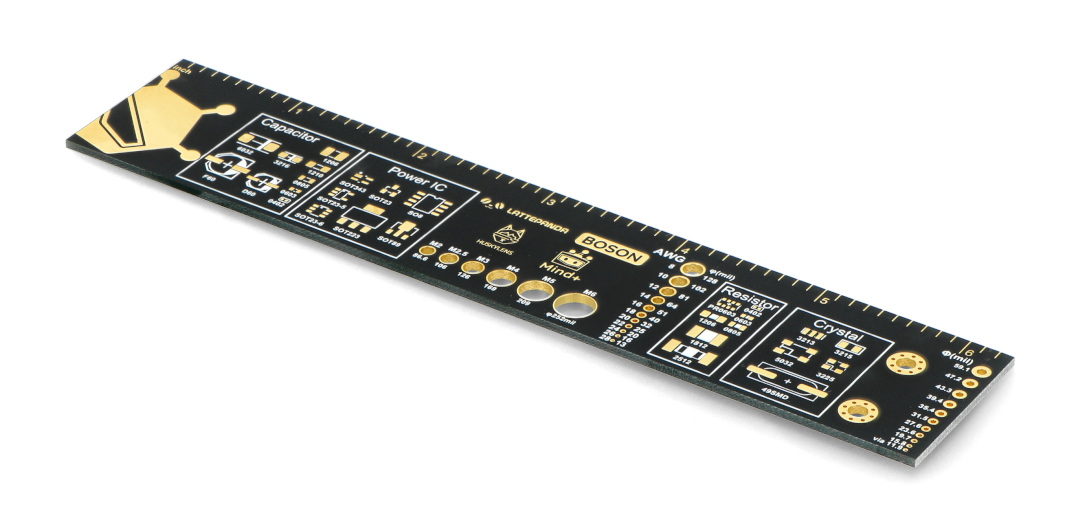

Linijka PCB - 16 cm - DFRobot DWG0014-M.
Opis elementów umieszczonych na linijce
- Wzornik średnicy przewodu AWG: 8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24 /26 / 28
- Wzornik MM: 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,1 / 1,2 / 1,5
- Wzornik gwintów: M2 / M2.5 / M3 / M4 / M5 / M6
- Symbole obudów rezystorów SMD: 0402 / 0603 / 0805 / 1206/ PR0603 / 1812 / 2512
- Symbole obudów kondensatorów: 0402 / 0603 / 0805 / 1206 / 1210 / 3216 / 6032 / D60 / F60
- Symbole układów Power IC: SOT343 / SOT23 / SOT23-5 / SOT23-6 / SO8 / SOT89 / SOT223
- Symbole kryształów: 3213 / 3215 / 5032 / 3225 / 49SMD
- Wzornik rzeczywistego rozmiaru sitodruku
Specyfikacja techniczna linijki
- Typ: linijka PCB
- Zastosowanie: identyfikacja elementów elektronicznych
- Długość linijki w cm: 16
- Długość linijki w calach: 6,3
