Pierścień LED RGB WS2812 5050 x 12 diod - 38mm

Indeks: LED-09400 EAN: 5904422303112

Pierścień złożony z 12 indywidualnie adresowanych diod LED RGB 5050 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Średnica zewnętrzna okręgu wynosi 38 mm.

Pierścień LED RGB WS2812 5050 x 12 diod - 38mm
24,70 zł
20,08 zł netto
Zapłać później
Pierścień LED RGB WS2812 - rozmiar:
Producent: OEM

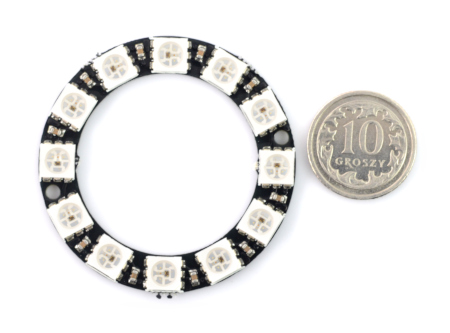

Opis produktu: Pierścień LED RGB WS2812 5050 x 12 diod - 38 mm

Pierścień złożony z 12 indywidualnie adresowanych diod LED RGB ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera, np. Arduino. Diody umieszczone są w równych odległościach na okręgu o średnicy zewnętrznej 38 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 220 mA. Pierścień można zasilać napięciem 5 V.



Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio VCC, GND oraz OUT z IN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.



Podłączenie i opis wyprowadzeń

Urządzenie posiada cztery wyprowadzenia:
  • GND - masa modułu
  • VCC - napięcie zasilania, 18 mA prądu na jedną diodę
  • IN - cyfrowy sygnał sterujący z mikrokontrolera
  • OUT - wyjście do podłączenia następnego pierścienia



Produkt kompatybilny z Arduino i Raspberry Pi

Produkt działa z bibliotekami NeoPixel od Adafruit:



W naszej ofercie dostępne również pierścienie o innych wymiarach.



Specyfikacja techniczna pierścienia

  • Napięcie zasilania: 5 V
  • Pobór prądu: 18 mA dla jednej diody
  • Zastosowane diody: LED RGB WS2812 (dokumentacja)
  • Ilość diod: 12
  • Średnica zewnętrzna okręgu: 38 mm
  • Średnica wewnętrzna okręgu: 28 mm



Moc nominalna 2.5 W
LED barwa RGB
LED rodzaj WS2812B
LED cyfrowe Tak
LED - ilość diod 12
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 6 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 7.5 cm
Masa opakowania 0.005 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
