Listwa LED RGB WS2812 5050 x 8 diod - 53mm - wlutowane złącza

Indeks: LED-16152 EAN: 5904422325398

Listwa składająca się z 8 indywidualnie adresowanych diod LED RGB 8080 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Listwa posiada długość 53 mm. Moduł posiada wlutowane piny męskie.

Listwa LED RGB WS2812 5050 x 8 diod - 53mm - wlutowane złącza
14,90 zł
12,11 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: OEM

Opis produktu: Listwa LED RGB WS2812 5050 x 8 diod - 53mm - wlutowane złącza

Listwa składająca się z 8 indywidualnie adresowanych diod LED RGB 8080 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera, np Arduino. Listwa posiada długość 53 mm. Każda dioda pobiera do 20 mA prądu, co w tym przypadku daje łączną wartość ok. 160 mA. Listwę można zasilać napięciem od 4 V do 7 VModuł posiada wlutowane piny męskie. Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 4-7VDC, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.

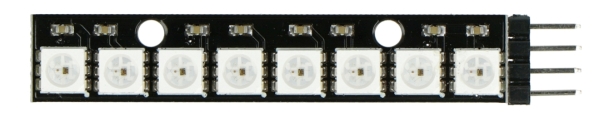

Listwa LED WS2812 z wlutowanymi złączami

Listwa LED RGB WS2812 z wlutowanymi złączami.

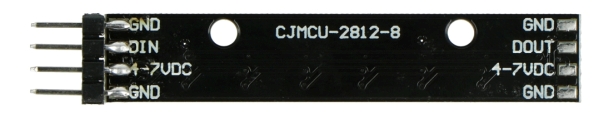

Wyprowadzenia na płytce

Wyprowadzenia modułu.

Podłączenie modułu

Urządzenie posiada cztery wyprowadzenia:
  • GND - masa modułu
  • 4-7VDC - napięcie zasilania, 20 mA prądu na jedną diodę
  • DIN - cyfrowy sygnał sterujący z mikrokontrolera
  • DOUT - wyjście do podłączenia następnego pierścienia

Specyfikacja listwy LED RGB

  • Napięcie zasilania: od 4 V do 7 V
  • Pobór prądu: ok. 20 mA dla jednej diody
  • Zastosowane diody: LED RGB WS2812 (dokumentacja)
  • Ilość diod: 8
  • Wlutowane złącza męskie
  • Wymiary listwy: 53 x 10 mm

Produkt kompatybilny z Arduino i Raspberry Pi

Produkt działa z bibliotekami NeoPixel od Adafruit:



W naszej ofercie dostępne również inne moduły z diodami WS2812.

Moc nominalna 1.0 W
LED barwa RGB
LED rodzaj WS2812B
LED cyfrowe Tak
LED - ilość diod 8
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 7 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 2 cm
Masa opakowania 0.005 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W


Zasilacze dostępne są w naszym sklepie:
