Opis produktu: DFRobot Gravity - adapter do czujnika pyłu GP2Y1010AU0F
Adapter umożliwiający bezpośrednie podłączenie czujnika GP2Y1010AU0F do Arduino za pomocą interfejsu Gravity. Moduł kompatybilny z ekspanderem wyprowadzeń Gravity V7.1.
Wyjście cyfrowe oznaczone jest literą D, a wyjście analogowe literą A.
|
Produkt kompatybilny z Arduino Szczegółowe informacje można znaleźć na stronie producenta. |
Zestaw zawiera
- moduł adaptera
- przewód do adaptera
- przewód analogowy
- przewód cyfrowy
Specyfikacja
- Napięcie: 5V
- Wbudowana dioda LED
- Wymiary: 27 x 27 mm
Adapter upraszczający podłączenie czujnika GP2Y1010AU0F

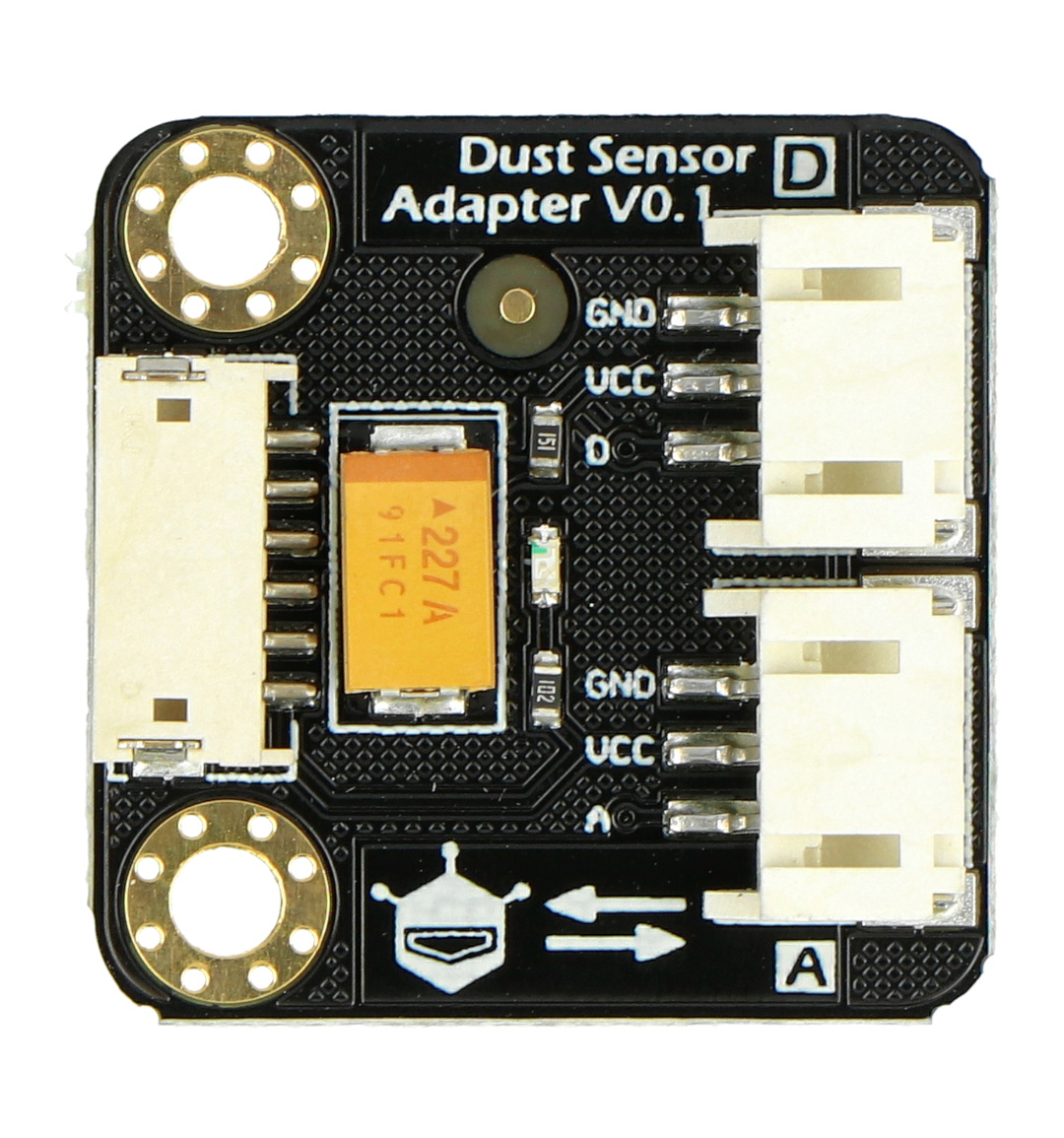

Adapter do czujnika pyłu to niewielka płytka zawierająca trzy złącza (jedno 6-pinowe do podłączenia czujnika pyłu Sharp GP2Y1010AU0F oraz dwa 3-pinowe kompatybilne z systemem DFRobot Gravity), a także kilka elementów dodatkowych: kondensator tantalowy filtrujący zasilanie, rezystor ograniczający prąd diody IR czujnika oraz diodę LED (z osobnym rezystorem) pełniącą rolę wskaźnika obecności napięcia zasilającego.
Adapter umożliwia łatwe podłączenie czujnika GP2Y1010AU0F do nakładki Gravity za pomocą dwóch przewodów 3-żyłowych. Wyjście analogowe umożliwia pomiar napięcia odpowiadającego stężeniu cząstek zawieszonych w otaczającym powietrzu, zaś wejście cyfrowe pozwala na sterowanie emiterem podczerwieni czujnika pyłu – jest to niezbędne w celu zapewnienia odpowiedniej synchronizacji pomiarów (więcej szczegółów na temat metod obsługi modułu GP2Y1010AU0F można znaleźć w dokumentacji producenta).
Gravity - konwertery i przewodniki do budowy prototypów
System elektroniki modułowej DFRobot Gravity pozwala z łatwością tworzyć nawet zaawansowane systemy w oparciu o proste w obsłudze płytki, łączone za pomocą 3- i 4-żyłowych przewodów. Standard Gravity obsługuje zarówno połączenia analogowe, jak i proste, jednobitowe linie cyfrowe, a dodatkowo umożliwia współpracę z bardziej rozbudowanymi układami (np. przetwornikami ADC) za pośrednictwem szyny I2C.
W rodzinie produktów Gravity można znaleźć m.in. moduły zawierające pamięć EEPROM, rozgałęźniki dla czujników I2C, zegary czasu rzeczywistego (RTC), konwertery I2C-UART, przetworniki I/U, multipleksery cyfrowe, konwertery DAC i wiele innych.
