Gravity - czujnik jakości powietrza PM1 / PM2.5 / PM10 - DFRobot SEN0460

Indeks: DFR-20678 EAN: 6959420921072
Moduł czujnika pozwala monitorować czystość powietrza, mierzy współczynnik PM1 / PM2.5 / PM10. Wyposażony w sensor pozwalający wykryć cząstki o średnicy powyżej 0,3 μm, np. dym papierosowy. Układ zasilany jest napięciem 5 V, komunikuje się poprzez interfejs I2C.
Gravity - czujnik jakości powietrza PM1 / PM2.5 / PM10 - DFRobot SEN0460
198,00 zł
160,98 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Gravity - czujnik jakości powietrza PM1 / PM2.5 / PM10 - DFRobot SEN0460

Moduł czujnika pozwala monitorować czystość powietrza, mierzy współczynnik PM1 / PM2.5 / PM10. Wyposażony w sensor pozwalający wykryć cząstki o średnicy powyżej 0,3 μm, np. dym papierosowy. Układ zasilany jest napięciem 5 V, komunikuje się poprzez interfejs I2C. Czujnik jest wyposażony w złącze Gravity.

Produkt kompatybilny z Arduino

Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika.

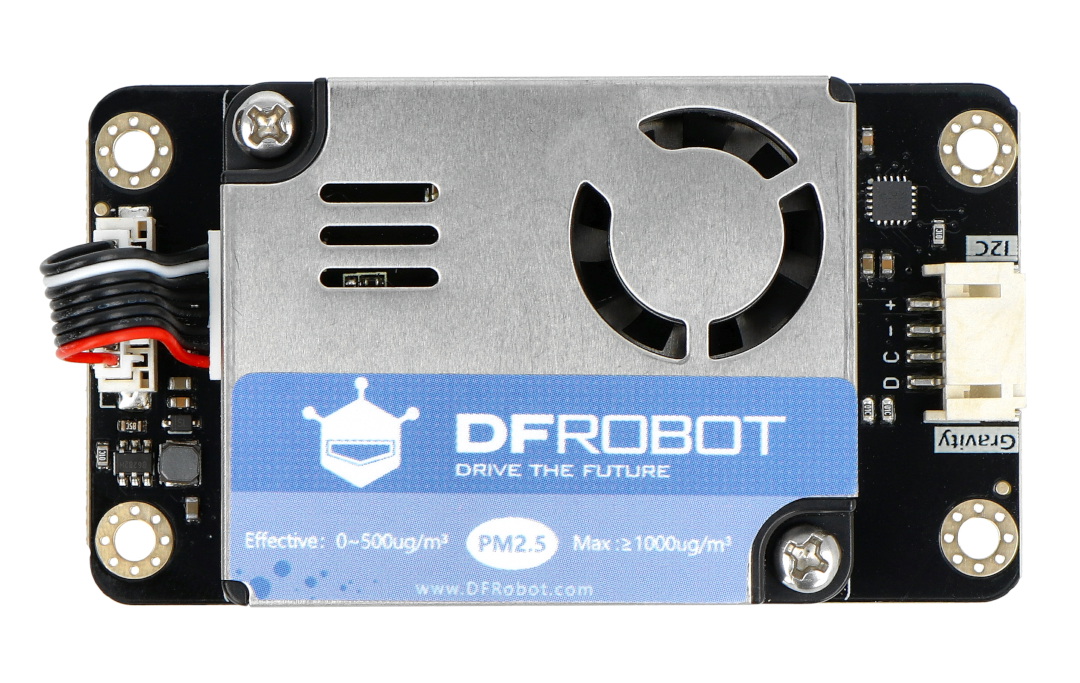

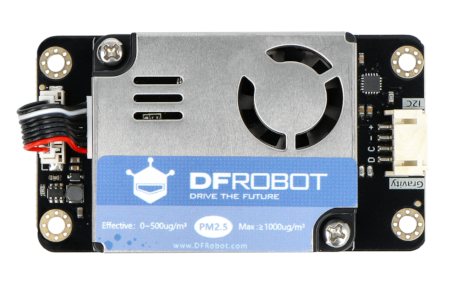

Gravity - czujnik jakości powietrza PM1 / PM2.5 / PM10 - DFRobot SEN0460

Gravity - czujnik jakości powietrza PM1 / PM2.5 / PM10 - DFRobot SEN0460.

Schemat działania czujnika jakości powietrza.

Schemat działania czujnika jakości powietrza.

Zasada działania czujnika jakości powietrza - DFRobot SEN0460

Czujnik działa na zasadzie rozpraszania cząstek laserowo. Laser napromieniowuje zawieszone w powietrzu cząsteczki w celu rozproszenia, a jednocześnie zbiera rozproszone światło pod pewnym kątem i uzyskuje krzywą intensywności rozproszonego światła z czasem. Ponadto mikroprocesor, w oparciu o algorytm teorii MIE, uzyskuje równoważną wielkość cząstek oraz ich liczbę o różnych rozmiarach na jednostkę objętości.

Rozwiązania MIE - dokładne rozwiązanie problemu rozpraszania światła na sferycznych cząstkach w postaci nieskończonego, ale zbieżnego szeregu. Rozwiązania MIE dają informacje o ilości promieniowania zaabsorbowanego lub rozproszonego przez cząstkę. Właściwości rozproszeniowe cząstki obliczone zgodnie z tym rozwiązaniem noszą nazwę rozpraszanie MIE.

Cechy czujnika jakości powietrza

  • Dokładny pomiar
  • Brak fałszywych alarmów
  • Reakcja w czasie rzeczywistym
  • Minimalna rozpoznawalna wielkość cząstek: 0,3 µm
  • Zabezpieczenia przed zakłóceniami
  • Małe wymiary modułu

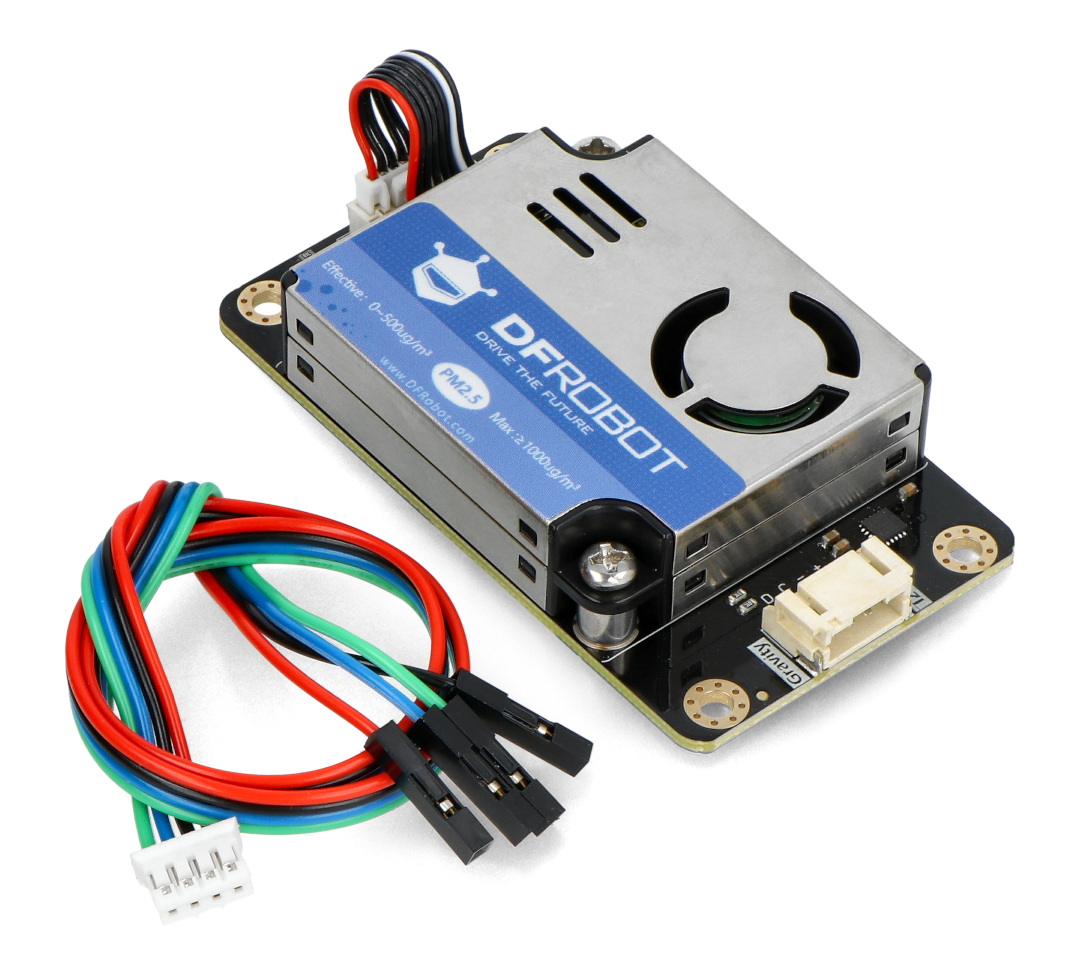

Zawartość zestawu

  • Gravity - czujnik jakości powietrza PM1 / PM2.5 / PM10 - DFRobot SEN0460
  • Przewód Gravity 4-pin
Gravity - czujnik jakości powietrza PM2.5 - DFRobot SEN0460

Czujnik jakości powietrza posiada wbudowane złącze Gravity.

Podłączenie czujnika do Arduino.

Podłączenie czujnika do Arduino.

Sposób podłączenia czujnika

Moduł do komunikacji wykorzystuje interfejs I2C. Należy połączyć go za pomocą dołączonego przewodu Gravity do płytki zgodnie ze schematem. Wyprowadzenia modułu:

  • VCC/+: zasilanie
  • GND/-: masa
  • SCL/C: linia zegara I2C
  • SDA/D: linia danych I2C

Specyfikacja modułu czujnika jakości powietrza - DFRobot SEN0460

  • Czujnik PM1 / PM2.5 / PM10
  • Napięcie zasilania: 5 V
  • Pobór prądu: 100 mA
  • Prąd spoczynkowy: ≤ 2 mA
  • Poziom interfejsu danych (przy maksymalnym napięciu zasilania 3,3 V):
    • Low< 0,8 V
    • High > 2,7 V
  • Zakres pomiaru cząstek:
    • od 0,3 μm do 1,0 μm
    • od 1,0 μm do 2,5 μm
    • od 2,5 μm do 10 μm
  • Dokładność zliczania cząstek:
    • 50% przy 0,3 μm
    • 98% przy ≥ 0,5 μm
  • Zakres stężenia masy cząstek (wartość standardowa PM2.5): od 0 do 500 ug/m³
  • Maksymalny zakres stężenia masowego cząstek (wartość standardowa PM2.5): ≥ 1000ug/m³
  • Rozdzielczość stężenia masowego cząstek: 1 ug/m³
  • Konsystencja stężenia masowego cząstek (wartość standardowa PM2.5):
    • 1. ± 10% / 100 ~ 500 ug/m³
    • 2. ± 10 ug/m³ przy 0 ~ 100 ug/m³
  • Standardowa objętość: 0,1 l
  • Czas pojedynczej odpowiedzi: 1 s
  • Całkowity czas reakcji: ≤ 10 s
  • Temperatura pracy: od -10°C do +60°C
  • Zakres wilgotności roboczej: od 0% do 95%
  • Wymiary modułu: 67 x 40 x 14 mm

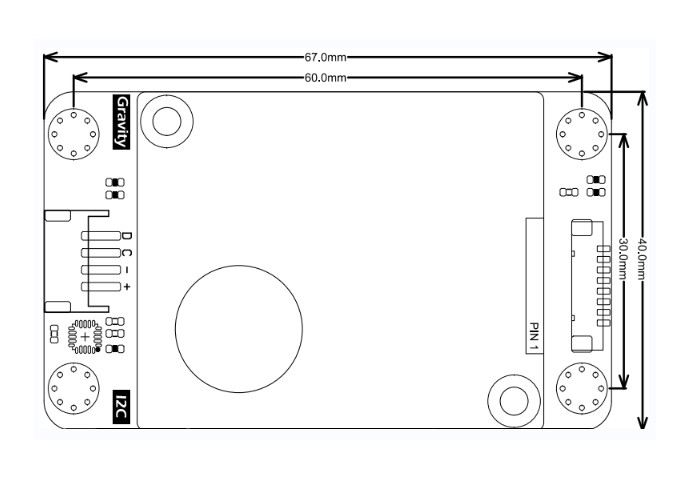

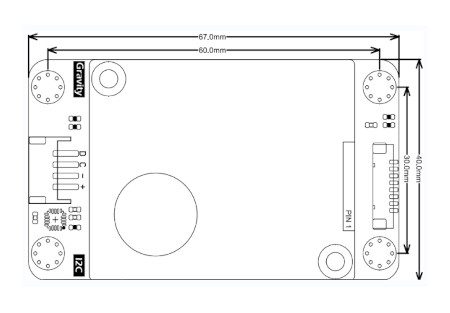

Wymiary modułu jakości powietrza od DFRobot.

Wymiary modułu jakości powietrza od DFRobot.

Szerokość opakowania 8 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 6.5 cm
Masa opakowania 0.054 kg
