Opis produktu: Gravity - H3LIS200DL - akcelerometr 3-osiowy - I2C - DFRobot SEN0412
Moduł Gravity w postaci akcelerometru, który umożliwia pomiar przyśpieszenia liniowego w trzech osiach. Posiada wbudowany układ H3LIS200DL i jest zasilany napięciem w zakresie od 3,3 V do 5 V. Ponadto czujnik posiada możliwość wyboru skali pomiaru ± 100 g lub ± 200 g. Zdolny do pomiaru przyspieszenia z wyjściowymi szybkościami danych od 0,5 Hz do 1 kHz.
Sugerowane zastosowanie
- Wykrywanie i nagrywanie wstrząsów
- Wykrywanie swobodnego spadania
- Test zderzeniowy pojazdu

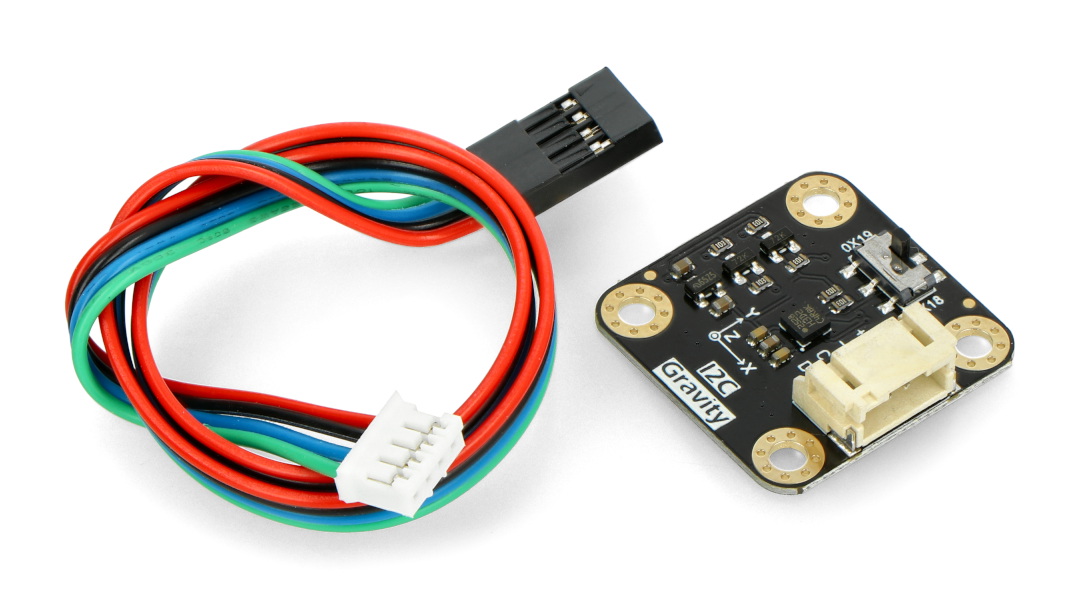

Gravity - H3LIS200DL - akcelerometr 3-osiowy w zestawie z dedykowanym przewodem połączeniowym.

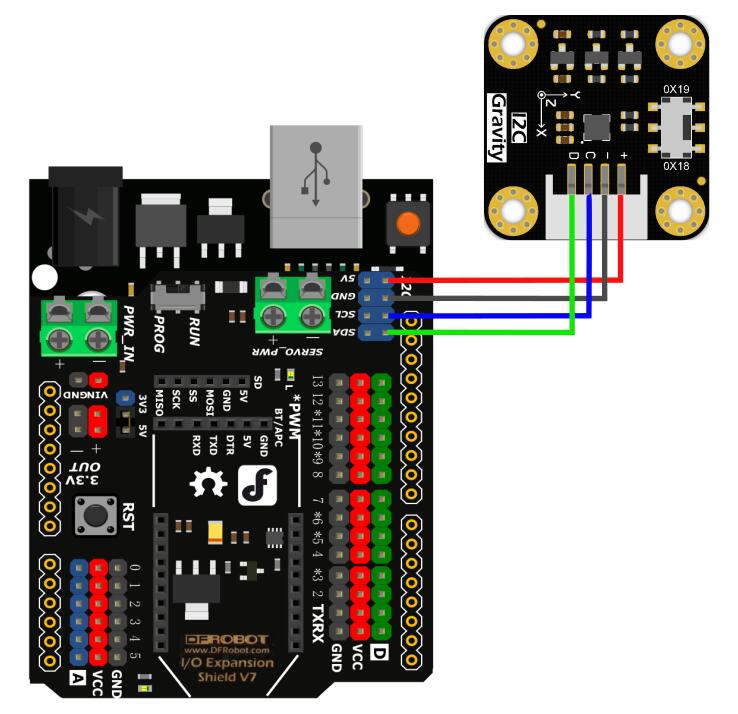

Połączenie akcelerometru za pomocą złącza Gravity z płytką I/O Expansion Shield V7 - będącej pochodną Arduino.

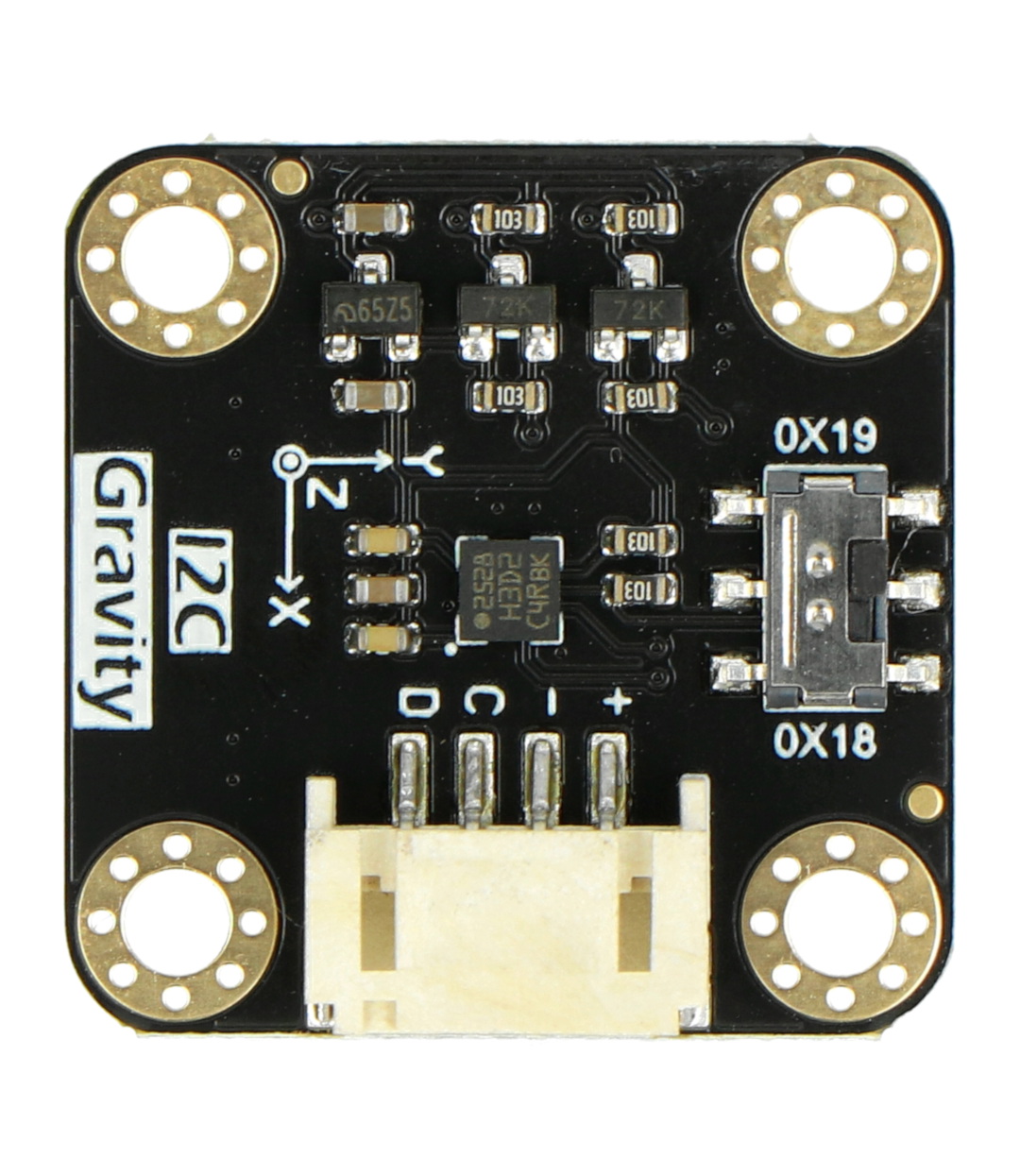

Opis wyprowadzeń oraz schemat połączeń
Moduł posiada złącze zgodne ze standardem Gravity. Dzięki niemu nie ma konieczności lutowania dodatkowych złącz, a cały proces podłaczenia jest znacznie szybszy i wygodniejszy.
- VCC/+ - pin zasilania w 5 V / 3,3 V
- GND/- - maska układu
- SCL/C - linia zegara interfejsu komunikacyjnego I2C
- SDA/D - linia danych interfejsu komunikacyjnego I2C
Zawartość zestawu
- Gravity - H3LIS200DL - akcelerometr 3-osiowy - I2C - od DFRobot
- Przewód połączeniowy Gravity 4-pinowy I2C/UART - 1 szt.
Produkt kompatybilny z Adruino, Raspberry i micro:bit od BBC
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pacy z modułem. Znajdują się tam także biblioteki dla poszczególnbych środowisk programistycznych do poprania w serwisie GitHub.
Co to jest akcelerometr? Do czego służy?
Akcelerometr to czujnik pozwalający określić wybrane parametry ciała. Mowa tutaj o pomiarze przyśpieszenia liniowego (w trzech osiach), dzięki czemu zamiennie używa się określenia przyśpieszeniomierz. Więcej na temat akcelerometru dowiesz się z artykułu dostępnym na naszym blogu - zapraszamy!
Czym jest akcelerometr? Odpowiedzi na te pytanie znajdziesz na blogu Botland!
Wyposażony w złącze Gravity.
Specyfikacja techniczna czujnika Gravity od DFRobot
- Typ modułu: akcelerometr
- Przeznaczenie: do mierzenia przyspieszenia liniowego
- Wbudowany układ: H3LIS200DL
- Skala pomiaru akcelerometru: ± 100 g / ± 200 g
- Częstotliwość: od 0,5 Hz do 1 kHz
- Zakres napięcia zasilania: od 3,3 V do 5 V
- Prąd roboczy:
- 10 µA w trybie niskiego poboru mocy
- od 0,3 mA do 0,4 mA w trybie pracy normalnej
- Standard złącza: Gravity
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu I2C:
- 0x19 (domyślny)
- 0x18 (opcjonalny)
- 8-bitowe wyjście danych
- Zakres temperatury pracy: od -40°C do 85°C
- Odporność na wstrząsy 10000 g
- Zgodność z ECOPACK, RoHS i Green
- Wymiary modułu: 27 x 27 mm
- Rozmiar otworu montażowego:
- średnica wewnętrzna: 3 mm
- średnica zewnętrzna: 6 mm
