Coral Wireless Add-on - nakładka z komunikacją bezprzewodową WiFi i Bluetooth - do modułu Coral Dev Board Micro

Indeks: PIG-22754 EAN: 193575031965
Płytka w postaci nakładki Coral Wireless Add-on przeznaczona do modułu Coral Dev Board Micro. Rozszerza funkcjonalność modułu o bezprzewodową komunikację WiFi oraz Bluetooth 5.0. Obsługuje protokół 802.11 a / b / g / n / ac, pasmo 2,4 GHz oraz 5 GHz. Szybkość transmisji danych PHY wynosi do 3 Mb/s. Nakładka przeznaczona jest do modułu Coral Dev Board Micro, posiada także specjalnie wycięte boki, dzięki którym nie blokuje dostępu do wyprowadzeń GPIO.
Coral Wireless Add-on - nakładka z komunikacją bezprzewodową WiFi i Bluetooth - do modułu Coral...
139,00 zł
113,01 zł netto
Zapłać później
Producent: Google

Opis produktu: Coral Wireless Add-on - nakładka z komunikacją bezprzewodową WiFi i Bluetooth - do modułu Coral Dev Board Micro

Płytka w postaci nakładki Coral Wireless Add-on przeznaczona do modułu Coral Dev Board Micro. Rozszerza funkcjonalność modułu o bezprzewodową komunikację WiFi oraz Bluetooth 5.0. Obsługuje protokół 802.11 a / b / g / n / ac, pasmo 2,4 GHz oraz 5 GHz. Szybkość transmisji danych PHY wynosi do 3 Mb/s. Nakładka przeznaczona jest do modułu Coral Dev Board Micro, posiada także specjalnie wycięte boki, dzięki którym nie blokuje dostępu do wyprowadzeń GPIO.

Przed rozpoczęciem pracy z nakładką sprawdź także przewodnik użytkownika przygotowany przez producenta.

Do modułu Coral Dev Board Micro.

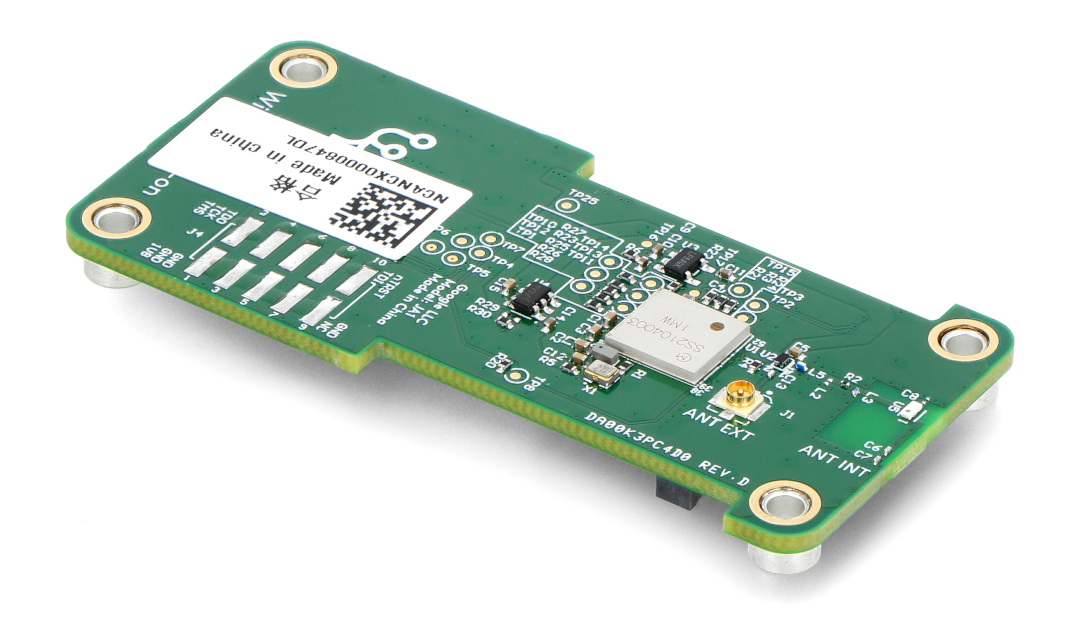

Coral Wireless Add-on - nakładka z komunikacją bezprzewodową WiFi i Bluetooth - do modułu Coral Dev Board Micro.

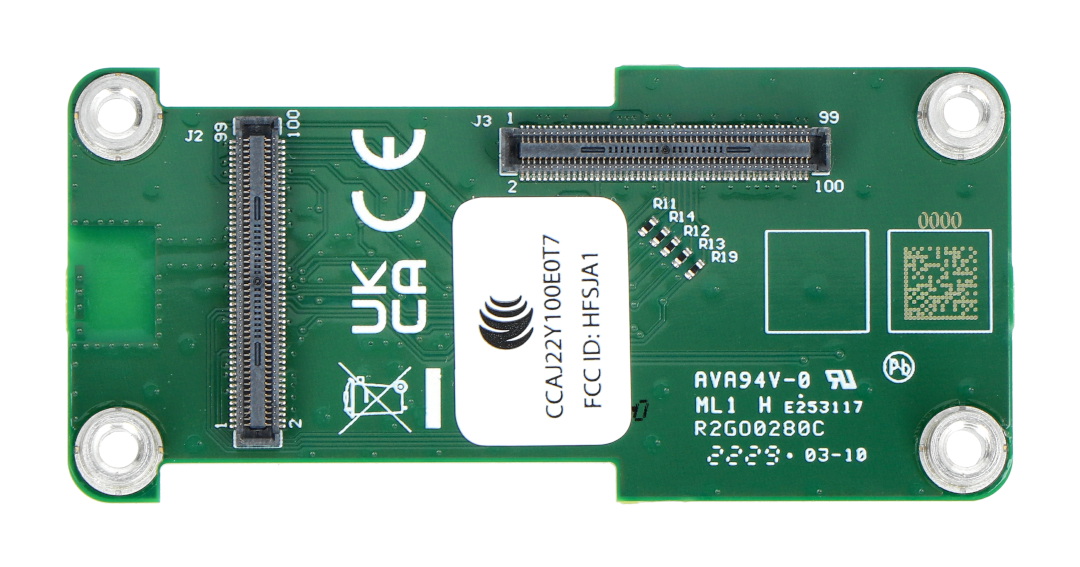

Płytka posiada specjalne wycięcia, które nie blokują dostępu do wyprowadzeń GPIO.

Cechy szczególne Coral Wireless Add-on

  • Przeznaczona do modułu Coral Dev Board Micro, który należy nabyć osobno
  • Rozszerza możliwości płytki o bezprzewodową łączność WiFi oraz Bluetooth
  • Prędkość połączenia Bluetooth wynosi 3 Mb/s
  • Posiada złącze anteny alternatywnej (koncentryczne U.FL)
  • Posiada odsłonięte piny JTAG do debugowania płyty głównej
  • Obsługuje protokół 802.11 a / b / g / n / ac oraz pasma 2,4 GHz i 5 GHz
  • W naszej ofercie także dedykowana obudowa - sprawdź!

Instrukcja montażu

Ostrożnie dociśnij do siebie płytki w następujący sposób:

  1. Ustaw moduły tak, aby wyrównać pokrywały się otwory montażowe i złącza.

  2. Uwaga - nie naciskaj na obiektyw kamery, ponieważ możesz uszkodzić czujnik.

  3. Ściśnij płytki razem, używając płaskiej części płytki w pobliżu złączy (można docisnąć zamontowane układy scalone).

  4. Poprawne połączenie sygnalizuje mocne kliknięcie. Aby uniknąć przypadkowego odłączenia i uszkodzenia płytek, można je skręcić śrubkami M2,5 lub umieścić w dedykowanej obudowie.

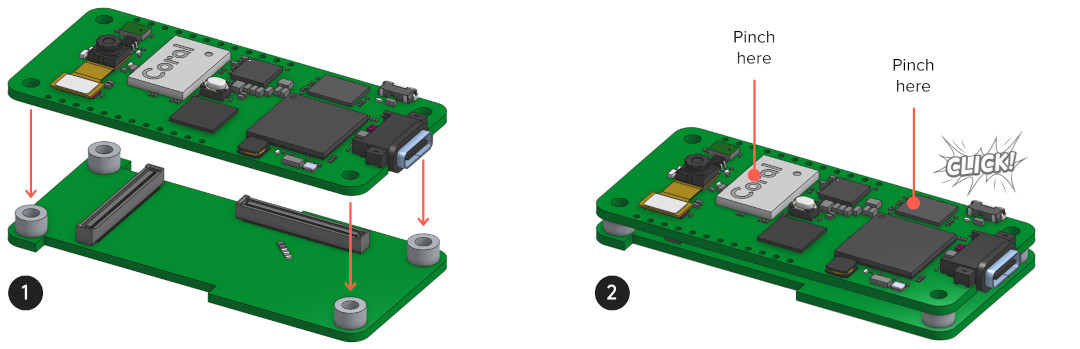

Instrukcja montażu nakładki z płytką główną.

Instrukcja montażu nakładki z płytką główną.

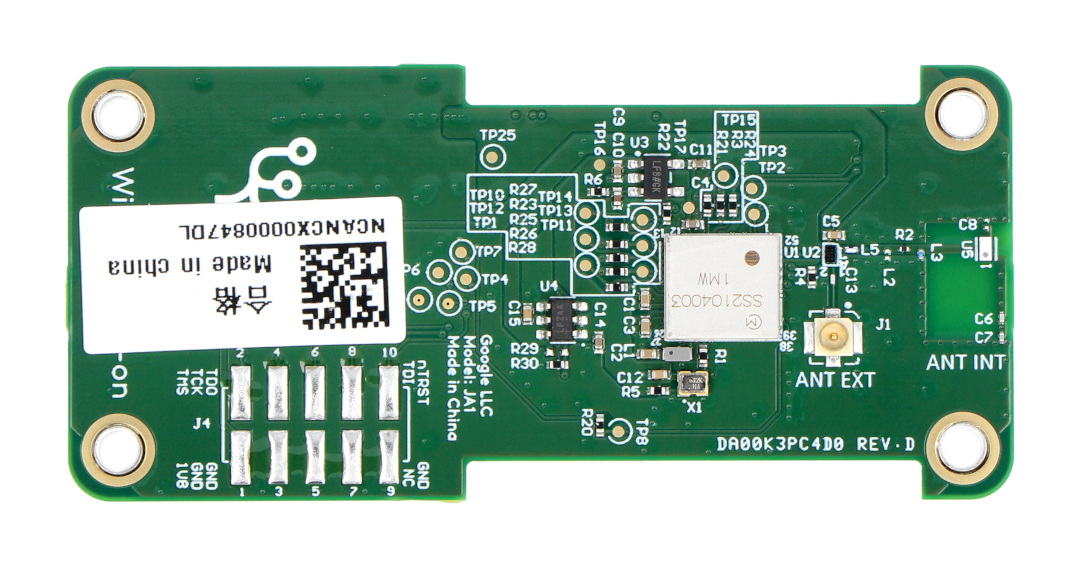

Nakładka posiada układ Murata LBEE5HY1MW.

Nakładka posiada układ Murata LBEE5HY1MW.

Specyfikacja techniczna

  • Typ: nakładka Wireless
  • Funkcjonalność: komunikacja bezprzewodowa WiFi i Bluetooth
  • Wbudowany układ: Murata LBEE5HY1MW
  • Bluetooth:
    • Standard: Bletooth 5.0
    • Prędkość: 3 Mb/s
  • WiFi:
    • Protokół: 802.11 a / b / g / n / ac
    • Pasmo: 2,4 GHz i 5 GHz
  • Typ złącza: złącza typu płytka-płytka
  • Wymiary nakładki: 65 x 30 x 16,8 mm
  • Masa: 19,8 g

Zawartość zestawu

  • Coral Wireless Add-on - nakładka z komunikacją bezprzewodową WiFi i Bluetooth - do modułu Coral Dev Board Micro - 1 sztuka
Szerokość opakowania 10 cm
Wysokość opakowania 14 cm
Głębokość opakowania 1 cm
Masa opakowania 0.03 kg
