Coral Dev Board Micro - płytka rozwojowa z NXP i.MX RT117, Edge TPU ML i kamerą Himax HM01B0

Indeks: PIG-22753 EAN: 193575031941
Coral Dev Board Micro - płytka wyposażona w mikrokontroler NXP i.MX RT117 (ARM Cortex-M7 @ 800 MHz oraz ARM Cortex-M4 @ 400 MHz), który oferuje wsparcie dla TensorFlow Lite for Microcontrollers. Na płytce umieszczono także układ Edge TPU ML (zaprojektowany przez Google) zapewniający gigantyczne możliwości wnioskowania ML w systemach Linux, Windows i macOS.
Coral Dev Board Micro - płytka rozwojowa z NXP i.MX RT117, Edge TPU ML i kamerą Himax HM01B0
539,00 zł
438,21 zł netto
Zapłać później
Producent: Google

Opis produktu: Coral Dev Board Micro - płytka rozwojowa z NXP i.MX RT117, Edge TPU ML i kamerą Himax HM01B0

Coral Dev Board Micro - płytka wyposażona w mikrokontroler NXP i.MX RT117 (ARM Cortex-M7 @ 800 MHz oraz ARM Cortex-M4 @ 400 MHz), który oferuje wsparcie dla TensorFlow Lite for Microcontrollers. Na płytce umieszczono także układ Edge TPU ML (zaprojektowany przez Google) zapewniający gigantyczne możliwości wnioskowania ML w systemach Linux, Windows i macOS. Przyspiesza on modele TensorFlow Lite w bardzo energooszczędny sposób, dzięki czemu umożliwia realizację aplikacji opartych na systemach o niskim poborze mocy, które wymagają szybkiego wnioskowania w urządzeniu dla aplikacji vision i audio ML. Ma możliwość wykonania aż 4 bilionów operacji w ciągu zaledwie jednej sekundy. Takie przetwarzanie ML w urządzeniu zmniejsza opóźnienia, zwiększa prywatność danych i usuwa potrzebę posiadania stałego połączenia z Internetem. Dodatkowo Coral Dev Board Micro wyposażona została w kamerę Himax HM01B0 oraz mikrofon. Jej budowa oraz dostępne złącza pozwalają na dołączenie do projektu kolejnych urządzeń peryferyjnych.

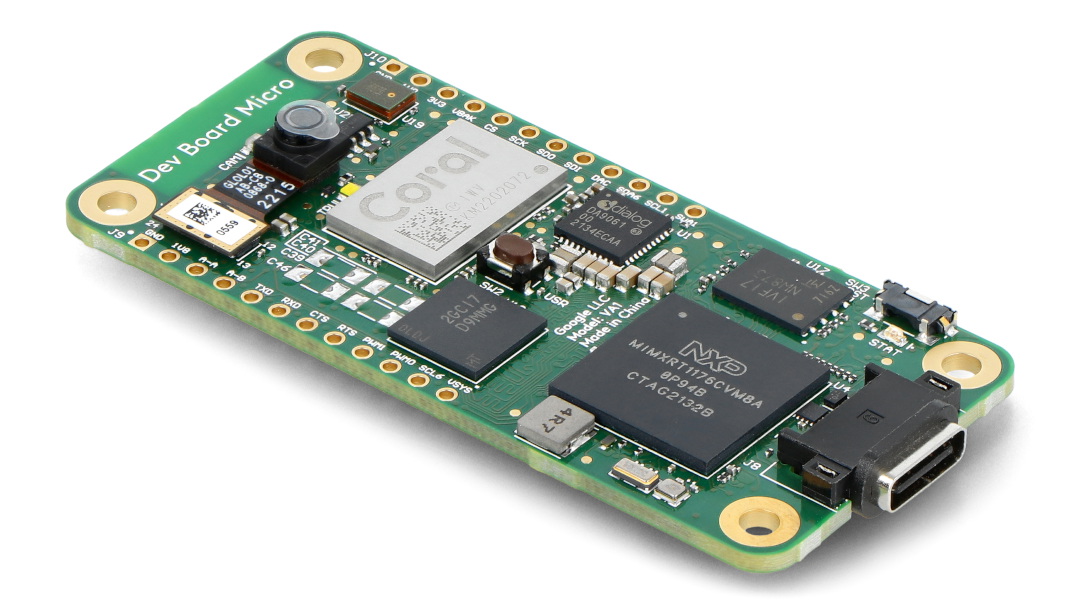

Coral Dev Board Micro - płytka rozwojowa z NXP i.MX RT117, Edge TPU ML i kamerą Himax HM01B0.

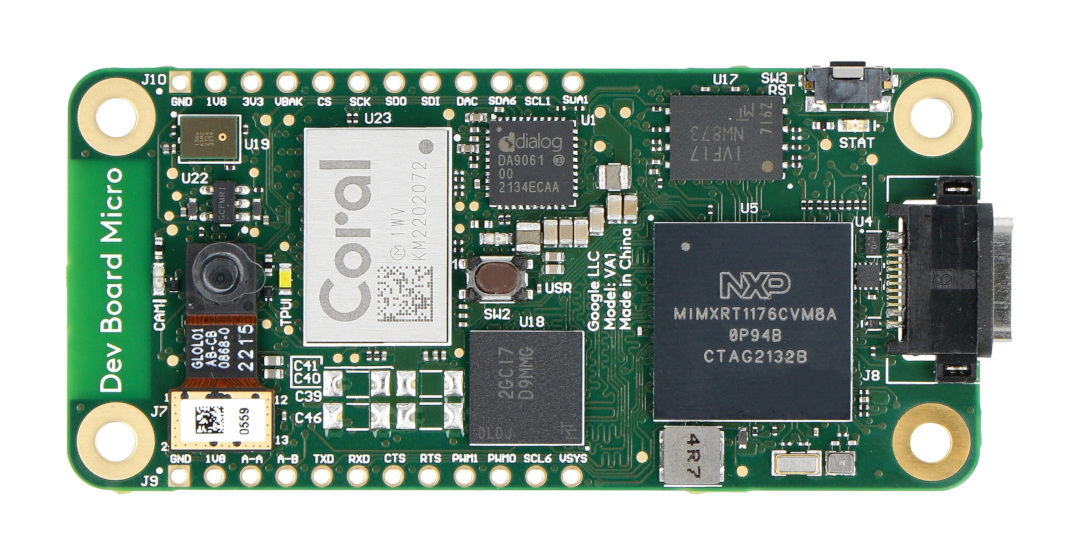

Coral Dev Board Micro - płytka rozwojowa z NXP i.MX RT117, Edge TPU ML i kamerą Himax HM01B0.

Przed rozpoczęciem pracy z Coral Dev Board Micro zapoznaj się ze szczegółowym przewodnikiem użytkownika przygotowanym przez producenta oraz dokumentacją techniczną.

Możliwość programowania Arduino, FreeRTOS.

Cechy szczególne płytki

  • Mikrokontroler NXP i.MX RT1176 ze wsparciem dla TensorFlow Lite for Microcontrollers
    • ARM Cortex-M7 @ 800 MHz
    • ARM Cortex-M4 @ 400 MHz
  • Układ Edge TPU ML
    • wydajność szczytowa 4 TOPS (int8)
    • zapewnia wysokiej jakości wnioskowanie ML
  • 128 MiB NAND pamięci Flash
  • 64 MB pamięci SDRAM
  • Możliwość programowania Arduino, FreeRTOS
  • Wbudowana kamera Himax HM01B0
    • Rozdzielczość natywna równa 324 x 324 px lub QVGA 320 x 240 px
  • Wbudowany mikrofon
  • 24 piny GPIO
  • Dodatkowe złącza do podłączenia urządzeń peryferyjnych serii Coral Wireless

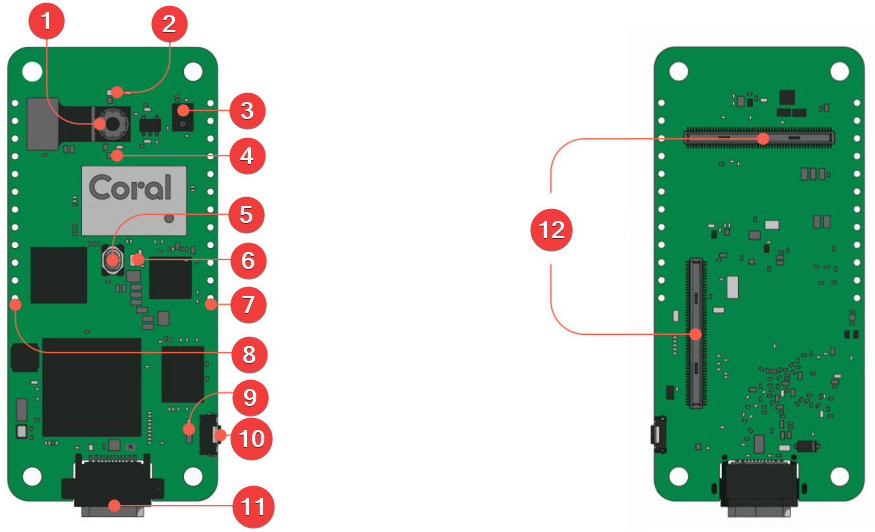

Rozmieszczenie elementów na płytce

  1. Kamera Himax HM01B0
  2. Dioda LED kamery (wskazuje działanie kamery)
  3. Mikrofon PDM
  4. Dioda Edge TPU (wskazuje działanie Edge TPU)
  5. Przycisk programowalny przez użytkownika (również przełącza zasilanie z 7-sekundowym przytrzymaniem)
  6. Dioda LED - do wykorzystania przez użytkownika
  7. Wyprowadzenia GPIO - piny cyfrowe, analogowe i zasilające (prawa strona)
  8. Wyprowadzenia GPIO - piny cyfrowe, analogowe i zasilające (lewa strona)
  9. Dioda LED stanu (wskazuje stan pracy płytki)
  10. Przycisk Reset
  11. Złącze USB typu C
  12. Dodatkowe złącza
Rozmieszczenie elementów na płytce.

Rozmieszczenie elementów na płytce.

Specyfikacja techniczna Coral Dev Board Micro

 Parametr Wartość
Procesor

NXP i.MX RT117:

  • ARM Cortex-M7 @ 800 MHz
    • Taktowanie 800 Mhz
    • 32 kB pamięci cache instrukcji L1
    • 32 kB pamięci cache danych L1
    • FPU o pojedynczej i podwójnej precyzji, wsparcie dla architektury Armv7-M FPv5
    • Wsparcie TensorFlow Lite for Microcontrollers
  • ARM Cortex-M4 @ 400 MHz
    • Taktowanie 400 Mhz
    • 16 kB pamięci cache instrukcji
    • 16 kB pamięci cache danych
    • FPU o pojedynczej precyzji, wsparcie dla architektury Armv7-M FPv4-SP
    • Wsparcie TensorFlow Lite for Microcontrollers
  • Pamięć
    • 2 MB pamięci SRAM:
      • 512 kB pamięci TCM - Cortex-M7
      • 256 kB pamięci TCM - Cortex-M4
      • 1,25 MB pamięci OCRAM
    • 4 kB pamięci bezpiecznej always-on RAM
    • 256 kB pamięci boot ROM
Zabezpieczenia NXP A71CH
  • Uwierzytelnianie urządzeń kryptograficznych
  • Bezpieczne udostępnianie i przechowywanie danych uwierzytelniających
Koprocesor Edge TPU:
  • Układ zaprojektowany przez Google zapewniający wysoką wydajność wnioskowania w uczeniu maszynowym dla modeli TensorFlow Lite
  • Może wykonywać do 4 bilionów operacji na sekundę
  • Interfejs USB 2.0 z MCU RT1176
Kamera
  • Sensor Himax HM01B0 CMOS
  • Rozdzielczość natywna 324 x 324 px lub rozdzielczość QVGA 320 x 240 px
  • Kąt widzenia FOV 110º
  • Przesłona ƒ/2.0
  • Stała ostrość (Fixed Focus)
Mikrofon
  • Wbudowany mikrofon PDM
Pamięć
  • Pamięć o dostępie swobodnym (SDRAM): 64 MB
  • Pamięć Flash (NAND): 128 MiB
Wyprowadzenia GPIO
  • Układ pin 2x12
  • Interfejsy GPIO, PWM, UART, I2C, SPI, DAC, ADC, GND, 3V3, 1V8, VSYS
Złącza Board-to-board connectors
  • 2x 100-pinowe złącza (Hirose DF40C-100DP-0,4V(51))
    • Zapewnia różne wejścia/wyjścia z MCU
  • Obsługują dodatkową płytę Coral Wireless (sprzedawaną oddzielnie)
    Obsługują dodatkową płytę Coral PoE (sprzedawaną oddzielnie)
Port USB
  • Złącze USB typu C - zasilanie i przesyłanie danych
Diody LED
  • Wbudowane 4 diody LED
    • Zielona dioda LED sygnalizująca aktywność kamery
    • Zielona dioda LED programowana przez użytkownika
    • Pomarańczowa dioda LED sygnalizująca stan pracy karty
    • Biała dioda LED sygnalizująca stan pracy Edge TPU
Przyciski
  • Wbudowane 2 przyciski
    • Przycisk resetowania MCU
    • Przycisk programowalny przez użytkownika (do krótkich naciśnięć); odpowiada również za zasilanie -
      włącza zasilanie karty po dłuższym naciśnięciu
Szerokość opakowania 10 cm
Wysokość opakowania 14.5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.03 kg
