Opis produktu: Generator sygnałów 0 - 24 V / 0 - 24 mA - FNIRSI SG-004A
FNIRSI SG-004A to kompaktowy, wielofunkcyjny generator sygnałów zaprojektowany z myślą o inżynierach automatyki i technikach utrzymania ruchu. Urządzenie umożliwia generowanie oraz pomiar sygnałów w standardach stosowanych w przemyśle - od 0 mA do 24 mA, od 0 V do 24 V, od 0 Hz do 9999 Hz, a także sygnałów mV, rezystancyjnych i termoparowych. Model SG-004A wyróżnia się funkcją real-time curve, która pozwala na podgląd zmian sygnału wejściowego i wyjściowego w czasie rzeczywistym oraz zapis historii pomiarów. Obsługa protokołu Modbus, tryb programowalny oraz możliwość aktualizacji firmware przez USB znacząco zwiększają funkcjonalność urządzenia. Dzięki niewielkim wymiarom i solidnej obudowie z ABS z silikonowym zabezpieczeniem, generator sprawdzi się zarówno w warsztacie, jak i podczas pracy w terenie.

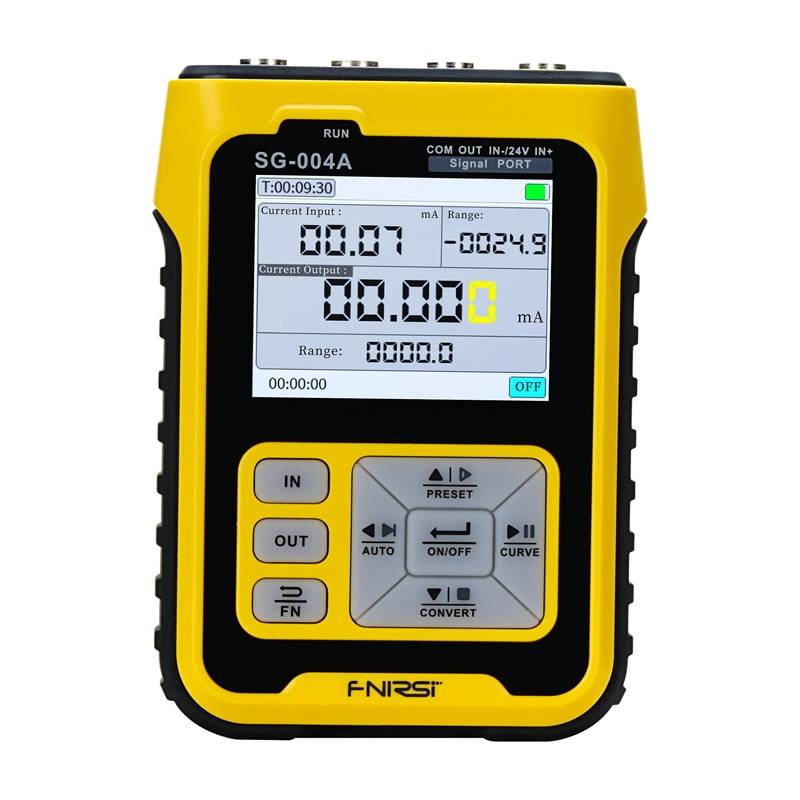

Generator sygnałów 0 - 24 V / 0 - 24 mA - FNIRSI SG-004A.
SG-004A bez problemu mieści się w kieszeni lub torbie.
Główne cechy generatora SG-004A
- Dokładność pomiaru: wysoka precyzja do ±(0,02% + 0,003) oraz deklarowany błąd ≤0,2%
- Szeroki zakres sygnałów: obsługa od 0 mA do 24 mA, od 0 V do 24 V, od 0 Hz do 9999 Hz, od -10 mV do 100 mV oraz od 0 Ω do 390 Ω
- Wejście i wyjście sygnału: możliwość symulacji i odczytu sygnałów przemysłowych w jednym urządzeniu
- Real-time curve i historia: podgląd przebiegu w czasie rzeczywistym oraz zapis do 100 000 rekordów lub 15 zestawów danych
- Tryb programowalny: generowanie sygnałów narastających, malejących oraz cyklicznych
- Komunikacja Modbus: współpraca z systemami PLC i DCS
- Ekran: kolorowy TFT LCD 2,4'' z regulowanym podświetleniem
- Zasilanie: akumulator 3000 mAh i do 24 h trybu czuwania
- Ładowanie: USB typu C, obsługa od 5 V do 12 V / 10 W (max)
- Konstrukcja: obudowa ABS z silikonowym zabezpieczeniem antypoślizgowym
| Parametry techniczne FNIRSI SG-004A | ||||
|---|---|---|---|---|
| Sygnał | Zakres | Precyzja | Rozdzielczość | Impedancja |
| Prąd (mA) | od 0 mA do 24 mA | ±(0,02%+0,003) | 0,001 mA | 100 Ω |
| Napięcie (V) | od 0 V do 24 V | ±(0,02%+0,003) | 0,001 mA | 500 kΩ |
| Pasywny (XMT) | od 0 mA do 24 mA | ±(0,02%+0,003) | 0,001 V | 100 Ω |
| Pętla 24 V | od 0 mA do 24 mA | ±(0,1%+0,005) | 0,01 mA | 100 Ω |
| FRQ (Hz) | od 0 Hz do 9999 Hz | ±2% | 5 cyfr | 1 MΩ |
| mV | od -10 mV do 100 mV | ±(0,03%+0,03) | 0,01 mV | 2 kΩ |
| TC (TC-S) | od 0°C do 1760°C | ±(0,2%+1) | 1°C | 2 kΩ |
| TC (TC-B) | od 0°C do 1810°C | ±(0,5%+1) | 1°C | 2 kΩ |
| TC (TC-E) | od 0°C do 990°C | ±(0,2%+1) | 1°C | 2 kΩ |
| TC (TC-K) | od 0°C do 1320°C | ±(0,2%+1) | 1°C | 2 kΩ |
| TC (TC-R) | od 0°C do 1760°C | ±(0,3%+1) | 1°C | 2 kΩ |
| TC (TC-J) | od 0°C do 1190°C | ±(0,3%+1) | 1°C | 2 kΩ |
| TC (TC-T) | od 0°C do 390°C | ±(0,2%+1) | 1°C | 2 kΩ |
| TC (TC-N) | od 0°C do 1290°C | ±(0,2%+1) | 1°C | 2 kΩ |
| TC (WRe3/25) | od 0°C do 2320°C | ±(0,2%+1) | 1°C | 2 kΩ |
| TC (WRe5/26) | od 0°C do 2320°C | ±(0,2%+1) | 1°C | 2 kΩ |
| Rezystancja (Ω) | od 0 Ω do 390 Ω | ±(0,2%+1) | 0,1°C | / |
| Pt100 | od -200°C do 650°C | ±(0,5%+1) | 0,1°C | / |
| Cu50 | od -20°C do 150°C | ±(0,5%+1) | 0,1°C | / |
Specyfikacja techniczna mini generatora FNIRSI SG-004A
- Model: SG-004A
- Sygnały wyjściowe: prąd aktywny od 0 mA do 24 mA, prąd pasywny od 0 mA do 24 mA, napięcie od 0 V do 24 V, częstotliwość / PWM od 0 Hz do 9999 Hz, termopary / mV od -10 mV do 100 mV, rezystancja od 0 Ω do 390 Ω
- Sygnały wejściowe: prąd od 0 mA do 24 mA, napięcie od 0 V do 24 V, częstotliwość od 0 Hz do 9999 Hz, mV / termopara od -10 mV do 100 mV, rezystancja od 0 Ω do 400 Ω
- Dokładność prądu i napięcia: ±(0,02% + 0,003)
- Dokładność częstotliwości: ±2%
- Wyświetlacz: TFT LCD 2,4''
- Akumulator: 3000 mAh
- Ładowanie: USB typu C od 5 V do 12 V / 10 W (max)
- Czas czuwania: do 24 h
- Kolor: czarno-żółty
- Wymiary: 112 x 82 x 27 mm
- Masa: 165 g
Zawartość zestawu
- 1x Generator sygnałów FNIRSI SG-004A
- 4 x Klips krokodylowy
- 1x Zasilacz USB
- 1x Przewód USB typu C
- 1x Instrukcja obsługi

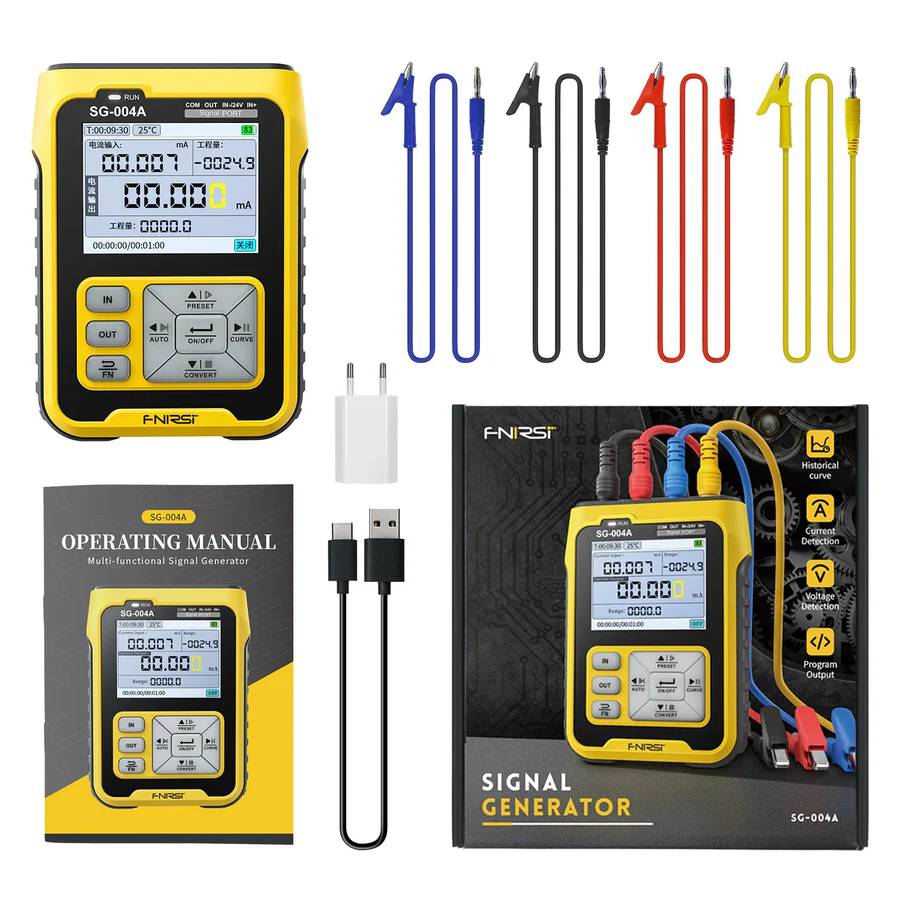

Elementy wchodzące w skład zestawu.
