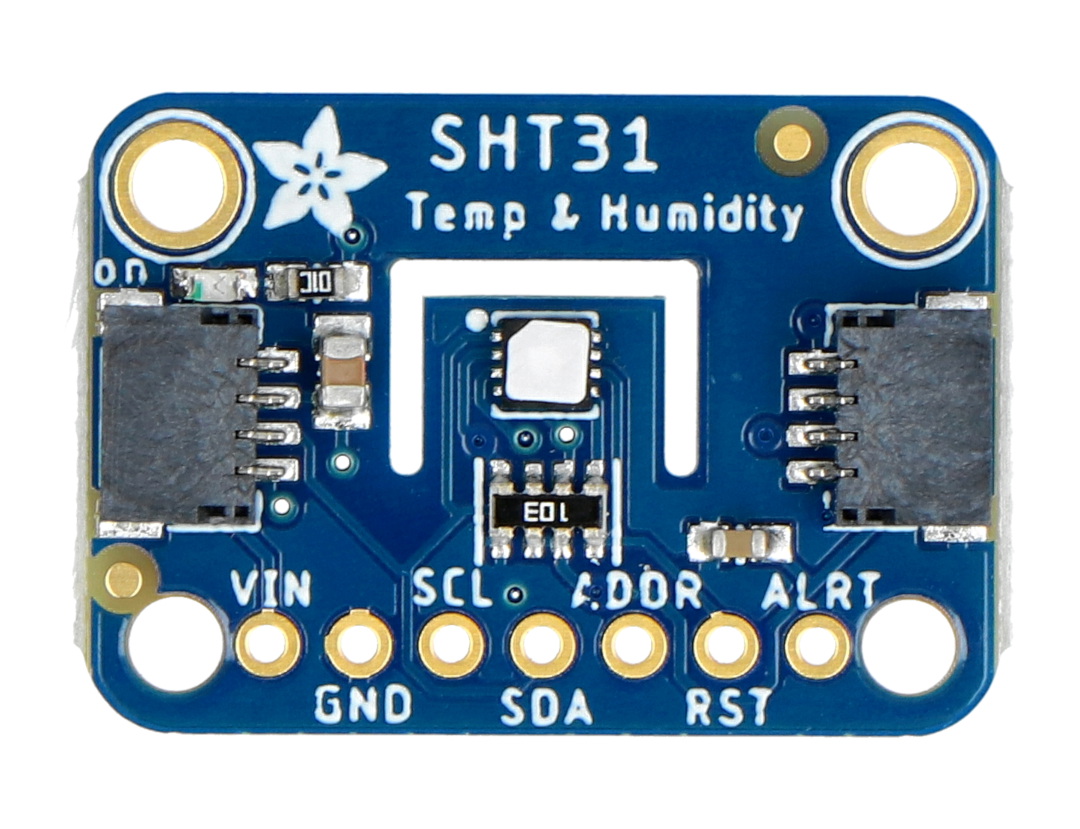

Opis produktu: SHT31 - cyfrowy czujnik wilgotności i temperatury I2C
Prosty w użyciu czujnik temperatury i wilgotności zasilany napięciem od 3 V do 5,0 V. Komunikuje się poprzez interfejs I2C. Dokładność wynosi dla 0,3°C. Sensor stosowany jest m.in. do stacji pogodowych i systemów kontroli warunków panujących w pomieszczeniach zamkniętych.
Podłączenie
Do prawidłowego działania wystarczy podłączyć zasilanie oraz linie danych SDA i zegarową SCL. Na płytce zostały zamontowane rezystory podciągające 10 kΩ.
| Pin | Opis |
|---|---|
| VIN | Pin zasilania od 3 V do 5 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa interfejsu I2C. |
| SDA | Linia danych interfejsu I2C. |
| ADDR |
Wybór adresu I2C. Stan niski (domyślny) - 0x44 Stan wysoki - 0x45. |
| RST | Reset modułu aktywowany stanem niskim. |
| ALRT |
Pin alarmu i przerwania. Szczegóły w dokumentacji. |
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę wraz z przykładowym programem dla użytkowników Arduino. |
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin - raster 2,54 mm. Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym za pomocą przewodów. Zestaw zawiera złącza goldpin do samodzielnego wlutowania.
Specyfikacja SHT31
- Napięcie zasilania: od 3 do 5,0 V
- Szybki czas reakcji
- Dwa otwory montażowe o średnicy 3 mm
- Temperatura
- Zakres pomiarowy: od -40 do 125°C
- Dokładność: ± 0,3°C
- Wilgotność:
- Interfejs: I2C
- Adres I2C: 0x44 lub 0x45
- Wymiary: 18 x 25 x 5 mm
*RH - Wilgotność względna wyrażana w procentach. Jest to stosunek rzeczywistej wilgoci w powietrzu do maksymalnej jej ilości, którą może utrzymać powietrze w danej temperaturze.
